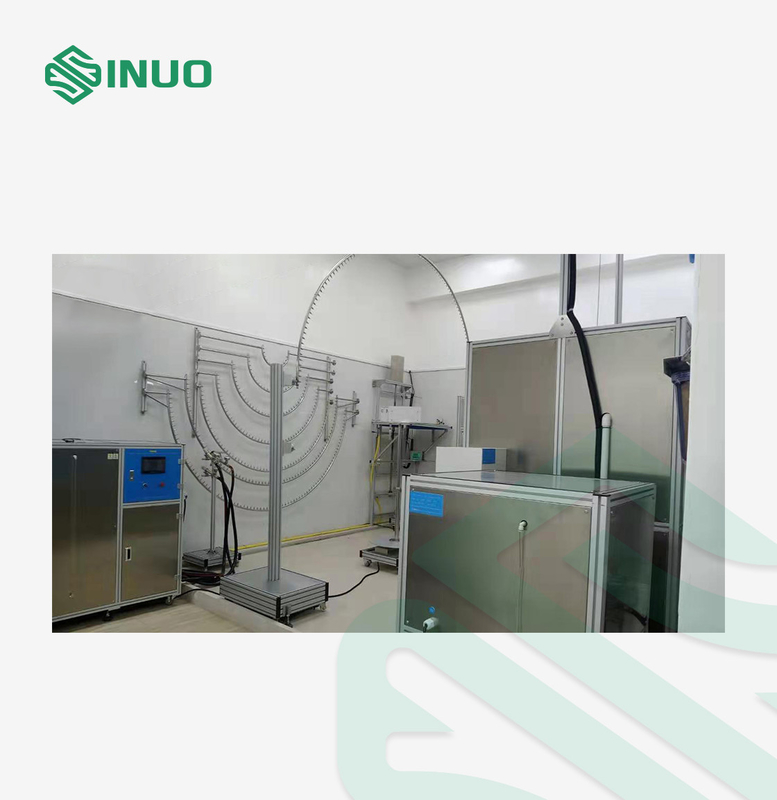

Το ηλεκτρικό όχημα ενσωμάτωσε το αδιάβροχο σύστημα ipx1-8 δοκιμής εξοπλισμός δοκιμής συνδετήρων της EV

Κάθετες συσκευές δοκιμής σταλαγματιάς βροχής

Επισκόπηση:

Αυτή η συσκευή δοκιμής πρόκειται να ελέγξει την προστασία ενάντια στις κάθετα μειωμένες πτώσεις νερού. Σχεδιάζεται και κατασκευάζεται σύμφωνα με την τυποποιημένη απαίτηση IEC60529 IPX1 και IPX2.

1. Η άνοδος και η πτώση του κιβωτίου σταλαγματιάς ελέγχονται από τη μηχανή.

2. Λεπτό φίλτρο ανοξείδωτου για τη διήθηση ρύπου.

3. Υιοθετεί το συμπιεσμένο αέρα για να φυσήξει το νερό βελόνων, για να αποτρέψει τις αντιδραστικές ουσίες νερού και την ατμοσφαιρική εμποδίζοντας βελόνα.

4. Γενικό ιατρικό ακροφύσιο βελόνων ανοξείδωτου, εύκολο να αγοράσει, μη εύκολο να οξυδώσει.

5. Το κάθισμα ακροφυσίων βελόνων και ακροφυσίων βελόνων που χρησιμοποιεί τη μυτερή σύνδεση, μπορεί να αντικατασταθεί εύκολα χωρίς το εργαλείο, η μεμονωμένη ζημία στο ακροφύσιο βελόνων μπορεί να αντικατασταθεί εύκολα γρήγορα.

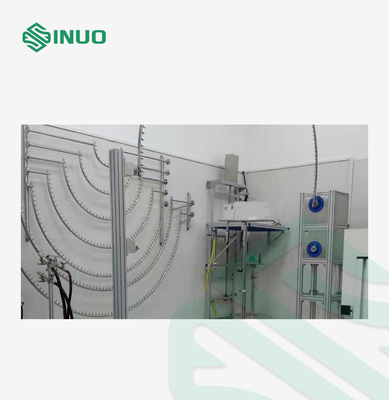

Ο ταλαντεμένος ελεγκτής σωλήνων σχεδιάζεται και κατασκευάζεται σύμφωνα με την τυποποιημένη απαίτηση IEC60529 IPX3 και IPX4.

Το ταλαντεμένος μέρος σωλήνων αυτής της συσκευής ελέγχεται από τη μηχανή διευθετήσιμος-ταχύτητας και το μηχανισμό ασταθής-συνδέσεων. Αυτή η συσκευή εναλλάσσει την ταλάντευση από τη θέση ±60°to ένα άλλο ένα από ±175°with η ταχύτητα που απαιτείται από τα πρότυπα μέσω της γωνίας ρύθμισης μηχανών.

Η ρύθμιση γωνίας είναι ακριβής. Η δομή είναι σταθερή και ανθεκτική. Συνεργάζεται με την περιστροφική πλάκα μέσω της οποίας η περιστροφή 90°can επιτυγχάνεται.

Τεχνική παράμετρος:

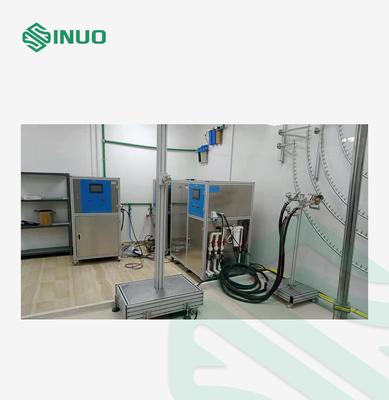

1. Η έξυπνα παροχή νερού και το σύστημα ελέγχου ισχύουν σε:

(α) παροχή νερού για την αδιάβροχη δοκιμή IPX1~IPX6

(β) δοκιμή βύθισης νερού IPX7

(γ) αποθήκευση νερού για τη δοκιμή συμπίεσης νερού IPX8

(δ) αυτόματος έλεγχος για ολόκληρο τον αδιάβροχο εξοπλισμό

2. Μέθοδος παροχής νερού: σταθερή παροχή νερού θερμοκρασίας, σταθερή παροχή νερού ροής, σταθερή παροχή νερού πίεσης

3. Διαδικασία ελέγχου παροχής νερού: Αφότου προετοίμασε ο χρήστης την αξία θερμοκρασίας ύδατος, την αξία ροής του νερού και την αξία πίεσης νερού στην οθόνη αφής, το σύστημα ελέγχου θερμοκρασίας, τους ηλεκτρονικούς μετρητές ή το ψηφιακό όργανο ελέγχου μετρητών πίεσης σε πραγματικό χρόνο οι τρέχουσες τιμές, διαβάστε τις τιμές στο PLC μέσω της μετατροπής στοιχείων, κατόπιν ρυθμίζει αυτόματα την περιστροφική ταχύτητα της αντλίας μέσω του μετατροπέα συχνότητας.

4. Έλεγχος tempreture νερού: Το σύστημα PID ελέγχει αυτόματα και ανιχνεύει το tempreture νερού, σειρά: θερμοκρασία δωματίου ~ 65℃ (±3℃).

5. Υπάρχει μεγάλη ροή και μικρή ροή δύο παροχή νερού τρόπων.

6. Μεγάλη παροχή νερού ροής:

(α) ισχύει στην ισχυρές δοκιμή ψεκασμού νερού IPX5~IPX6 και την έγχυση νερού IPX8

(β) σειρά ροής: 10~100L/min

(γ) ακρίβεια ροής: ±0.5L/min

(δ) Flowmeter: flowmeter στροβίλων

(ε) υδραντλία: φυγοκεντρική αντλία ανοξείδωτου

7. Μικρή παροχή νερού ροής:

(α) ισχύει στην αδιάβροχη δοκιμή IPX1~IPX4

(β) σειρά ροής: 1~10L/min

(γ) ακρίβεια ροής: ±0.5L/min

Flowmeter: flowmeter στροβίλων

(δ) υδραντλία: φυγοκεντρική αντλία ανοξείδωτου

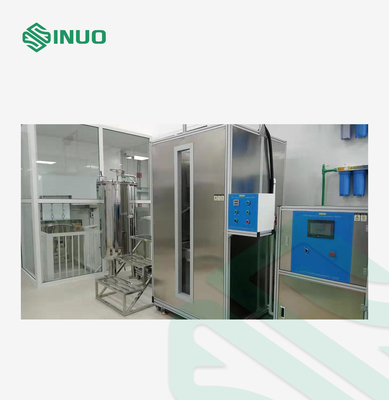

8. Δεξαμενή αποθήκευσης νερού:

(α) ισχύει στην αποθήκευση νερού της ισχυρής δοκιμής ψεκασμού νερού IPX5~IPX6, έγχυση νερού IPX8, βύθιση IPX7

(β) παράθυρο παρατήρησης: παράθυρο γυαλιού

(γ) μετρητής βάθους: ανοξείδωτο

(δ) υγρός έλεγχος επιπέδων: διακόπτης επιπλεόντων σωμάτων + σωλήνας υπερχείλισης

9. IPX7 αυτόματο υποστήριγμα ανελκυστήρων βύθισης

10. Έλεγχος IPX8

(α) σειρά πίεσης: 0~0.6Mpa

(β) χρονική σειρά: 0~999999s

11. Γραφείο ελέγχου:

(α) ανίχνευση ροής: το σήμα ροής ανατροφοδοτεί μέσω ηλεκτρονικό flowmeter

(β) ροή που θέτει: σύνολο στην οθόνη αφής

(γ) ανίχνευση θερμοκρασίας: PID

(δ) ελεγκτής: PLC της Mitsubishi

(ε) φιλική διεπαφή: 7 ίντσα, οθόνη αφής χρώματος

(f) λειτουργία ελέγχου: σταθερή παροχή νερού θερμοκρασίας, σταθερή παροχή νερού ροής, σταθερή παροχή νερού πίεσης, και χρονικός έλεγχος δοκιμής.

(ζ) λειτουργία προστασίας: προστασία διαρροής, προστασία υπερφόρτωσης, προστασία βραχυκυκλώματος

12. Φίλτρο: κοχύλι ανοξείδωτου, λεπτός πυρήνας φίλτρων

13. Υλικό σώματος: βιομηχανικό κράμα αργιλίου

14. Εξωτερική διάσταση: 1400mmX750mmX1600mm

Επισκόπηση:

Το ακροφύσιο ψεκασμού σχεδιάζεται και κατασκευάζεται σύμφωνα με IEC60529 IPX8.

Τεχνικές παράμετροι:

1 δοχείο πίεσης: δεξαμενή ανοξείδωτου.

σειρά ρύθμισης 2 πίεσης: 0 ~ 5bar (μπορεί να προσαρμοστεί).

σύστημα 3 πίεσης: αντλία ανοξείδωτου + μετατροπέας συχνότητας.

ακρίβεια μετρητών πίεσης 4: 0,25 βαθμοί, σειρά: 6bar.

χρόνος 5 δοκιμής: 0-99min.

μέγιστη πίεση ορίου 6: 5bar.

προστασία 7 πίεσης: προστασία διακοπτών πίεσης.

8 συνδέω με τον εξοπλισμό παροχής νερού από τη 3/4 σύνδεση μανικών υψηλών χαλύβδινων συρμάτων

Περιστροφική πλάκα

Επισκόπηση:

Το tiltable περιστρεφόμενο στάδιο είναι το απαραίτητο εξάρτημα για τη δοκιμή IPX1~IPX6.

Τεχνική παράμετρος

Λεπτομέρειες:
