Ηλεκτρική δύναμη απόσυρσης οχημάτων που κλείνει τις συσκευές IEC62196 με το μάνταλο δοκιμής επαλήθευσης

Ηλεκτρική δύναμη απόσυρσης οχημάτων που κλείνει τις συσκευές IEC62196 με το μάνταλο δοκιμής επαλήθευσης

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SN1013
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	30 σύνολα/μήνας

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Εφαρμοσμένα πρότυπα:

IEC 621961:2020

Εφαρμοσμένες προτάσεις:

Πρόταση 14.1.5, 14.1.6

Εφαρμοσμένοι αριθμοί:

Fig13, fig14

Εφαρμοσμένος πίνακας:

Πίνακας 5

Μέθοδος λειτουργίας:

Χειρωνακτική λειτουργία

Βουλώματα δοκιμής:

Προσαρμοσμένος

Συσκευασία λεπτομέρειες:

Περίπτωση κοντραπλακέ

Δυνατότητα προσφοράς:

30 σύνολα/μήνας

Επισημαίνω:

Δύναμη απόσυρσης της EV που κλείνει τη συσκευή με το μάνταλο

IEC62196 δύναμη απόσυρσης που κλείνει τη συσκευή με το μάνταλο

EVSE που κλείνει τις συσκευές δοκιμής επαλήθευσης με το μάνταλο

Περιγραφή του προϊόντος

IEC62196 ηλεκτρική δύναμη απόσυρσης οχημάτων και να κλείσει τις συσκευές δοκιμής επαλήθευσης με το μάνταλο

Συμμορφωμένα πρότυπα & προτάσεις

Πρόταση 14.1.5, 14.1.6, fig13, fig14 IEC 621961:2020.

Πρόταση 17,2 IEC 621961:2014.

Επισκόπηση εξοπλισμού

Αυτός ο εξοπλισμός δοκιμής προσαρμόζεται στην πρόταση της 14.1.5, 14.1.6, fig13, fig14 IEC 621961:2020. Πρόταση 17,2 IEC 621961:2014. Χρησιμοποιείται για να ελέγξει τη μέγιστη δύναμη που απαιτείται όταν αποσύρεται το βούλωμα δοκιμής από το συνδετήρα υποδοχή-εξόδου ή οχημάτων και η ελάχιστη δύναμη απαίτησε πότε η ενός σταδίου καρφίτσα εξάγεται της υποδοχής. Χρησιμοποιείται επίσης για να ελέγξει ότι το σχέδιο των σωλήνων επαφών μπορεί να εξασφαλίσει επαρκή συνοχή επαφών πριν και μετά από διάφορες διαδικασίες που αντιστοιχούν στη λειτουργική ζωή τους.

Τεχνικές παράμετροι

Μια μέγιστη δύναμη απόσυρσης

Η μέγιστη δύναμη απόσυρσης της υποδοχή-εξόδου θα καλύψει τις απαιτήσεις του πίνακα 1.

Εφαρμόστε τη μέγιστη δύναμη απόσυρσης που διευκρινίζεται στα πρότυπα (η συνολική δύναμη του κύριου βάρους, το συμπληρωματικό βάρος, ο γάντζος (συσκευή στερέωσης) στο βούλωμα δοκιμής, όταν πέφτουν το συμπληρωματικό βάρος από ένα ύψος 50mm, το βούλωμα πρέπει να βγούν από την υποδοχή.

Ο χρήστης πρέπει να επιλέξει ένα κατάλληλο βάρος για τη δοκιμή σύμφωνα με τον ακόλουθο πίνακα:

Τύπος δειγμάτων (ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ Α)	Απόσυρση Ν	Κύριο βάρος Ν	Συμπληρωματικό βάρος Ν
6-40	165	148.5	16.5
41-80	300	270	30
81-150	440	396	44
151-250	660	396+148.5+49.5	66
Τύπος δειγμάτων (ΣΥΝΕΧΈΣ ΡΕΎΜΑ Α)
Οποιοιδήποτε	750	396+148.5+49.5+15	75
Πρόταση 17,2 Α
<59>	150	135	15
60-99	275	247.5	27.5
100-125	400	270+90	40
Σημείωση: Το κύριο βάρος περιέχει ήδη το βάρος βουλωμάτων και γάντζων δοκιμής

Ελάχιστη δύναμη απόσυρσης Β

Παρεμβάλτε το μετρητή με την ελάχιστη δύναμη απόσυρσης που διευκρινίζεται στα πρότυπα (δηλαδή η καρφίτσα δοκιμής (ενιαία καρφίτσα) που καλύπτει τις απαιτήσεις αυτών των προτύπων, η συνολική μάζα της καρφίτσας πρέπει να είναι ίσος με την αξία που διευκρινίζεται στον πίνακα) σε κάθε μεμονωμένη υποδοχή στην υποδοχή-έξοδο. Ο μετρητής δεν πρέπει να αφαιρεθεί από την υποδοχή μέσα σε 30 δευτερόλεπτα.

Ονομαστική διάμετρος καρφιτσών χιλ.	Διάμετρος του μετρητή χιλ. +0 -0,01	Ελάχιστη συνολική δύναμη Ν
5	4.80	2.5
6	5.80	5
7	6.80	5
8	7.80	10
10	9.80	15
12	11.80	20
Σημείωση: Η ελάχιστη δύναμη απόσυρσης περιλαμβάνει ήδη το βάρος του μετρητή

Χαρακτηριστικά γνωρίσματα δομών Γ

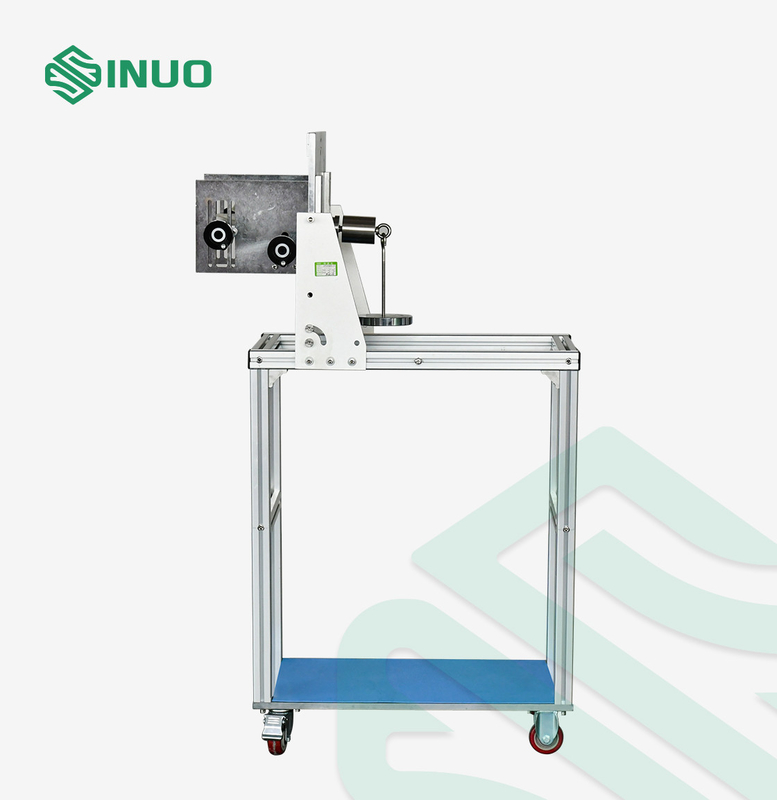

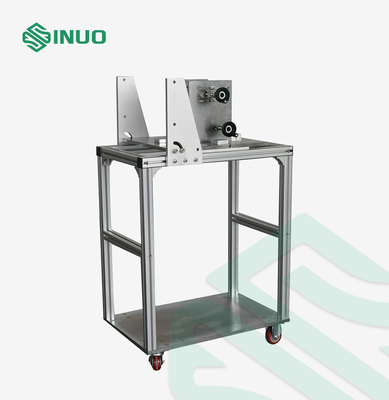

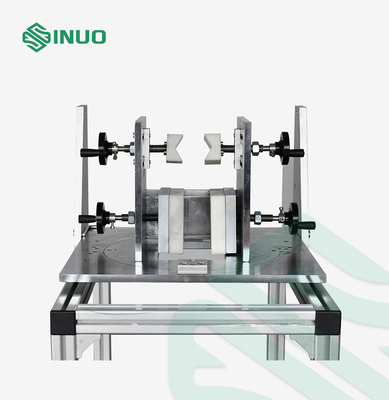

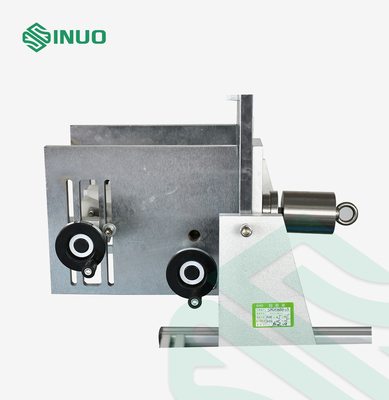

Αυτή η συσκευή αποτελείται κυρίως από το προσάρτημα εγκαταστάσεων, τη συσκευή στερέωσης, το κύριο βάρος, το συμπληρωματικό βάρος και το βούλωμα δοκιμής. Με βάση την εμπειρία, το σφιγκτήρα τραβήγματος αλλάζουν σε ένα αντίβαρο, ο γάντζος βάρους συνδέεται άμεσα με το βούλωμα δοκιμής, και το προσάρτημα για το κράτημα του δείγματος διαμορφώνεται. Η συγκεκριμένη μορφή παρουσιάζεται στο σχήμα 1.

Ηλεκτρική δύναμη απόσυρσης οχημάτων που κλείνει τις συσκευές IEC62196 με το μάνταλο δοκιμής επαλήθευσης 0

Βούλωμα δοκιμής Δ

Το βούλωμα δοκιμής, σύμφωνα με τα σχετικά τυποποιημένα φύλλα, θα έχει αλέσει λεπτά τις επαφές του χάλυβα, που έχει μια τραχύτητα επιφάνειας που δεν υπερβαίνει 0,8 µm πέρα από το ενεργό μήκος τους και θα έχει χωρίσει κατά διαστήματα στις ονομαστικές αποστάσεις, με μια ανοχή ±0,05 χιλ.

Η διάσταση των επαφών βουλωμάτων ή η απόσταση μεταξύ των επιφανειών επαφών για άλλους τύπους επαφών βουλωμάτων θα είναι σύμφωνα με την ελάχιστη διάσταση που δίνεται στα σχετικά τυποποιημένα φύλλα, με μια ανοχή ^+0,010mm

Τα βουλώματα δοκιμής δεν συμπεριλαμβάνονται σε αυτήν την συσκευή δοκιμής, παρακαλώ χρησιμοποιήστε εκείνα τα βουλώματα δοκιμής που ο πελάτης διέταξε ήδη χωριστά όπως επόμενος:

Αριθ.:	Πρότυπα	Λογαριάστε το αριθ.:	Όνομα	QTY
1	IEC IEC62196-2/Ed.3/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΟ ΦΥΛΛΟ 2-ι φύλλο 1	Δοκιμή-Plug1: 32A, ΚΟΛΠΊΣΚΟΣ ΟΧΗΜΆΤΩΝ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ 250 Β	1
2	IEC IEC62196-2/Ed.3/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΟ φύλλο 1 2-Ilb ΦΥΛΛΩΝ	Δοκιμή-Plug1: 63 Α, ΤΡΙΦΑΣΙΚΌ Ή 70 Α 480 Β, ΕΝΙΑΊΑ ΦΆΣΗ 250 Β	1
3	IEC IEC62196-2/Ed.3/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΟ φύλλο 1 2-Ild ΦΥΛΛΩΝ	Δοκιμή-όχημα INLET2: 63 Α, ΤΡΙΦΑΣΙΚΌ Ή 70 Α 480 Β, ΕΝΙΑΊΑ ΦΆΣΗ 250 Β	1
4	IEC IEC62196-2/Ed.3/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΟ φύλλο 1 2-Ilf ΦΥΛΛΩΝ	Δοκιμή-όχημα INLET3: 63 Α, ΤΡΙΦΑΣΙΚΌ Ή 70 Α 480 Β, ΕΝΙΑΊΑ ΦΆΣΗ 250 Β	1
5	IEC IEC62196-2/Ed.3/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΟ φύλλο 1 2-Illa ΦΥΛΛΩΝ	Δοκιμή-βούλωμα 4: 16 Α, ΜΟΝΟΦΑΣΙΚΌ ΒΟΎΛΩΜΑ 250 Β ΜΕ 1 ΠΕΙΡΑΜΑΤΙΚΉ ΕΠΑΦΉ	1
6	IEC IEC62196-2/Ed.3/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΟ φύλλο 1 2-Illb ΦΥΛΛΩΝ	Δοκιμή-βούλωμα 6: 32 Α, ΜΟΝΟΦΑΣΙΚΌ ΒΟΎΛΩΜΑ 250 Β ΜΕ 2 ΠΕΙΡΑΜΑΤΙΚΈΣ ΕΠΑΦΈΣ	1
7	IEC IEC62196-2/Ed.3/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΟ φύλλο 1 2-Illc ΦΥΛΛΩΝ	Δοκιμή-βούλωμα 8: 63 Α, ΤΡΙΦΑΣΙΚΌ ΒΟΎΛΩΜΑ 480 Β ΜΕ 2 ΠΕΙΡΑΜΑΤΙΚΈΣ ΕΠΑΦΈΣ	1
8	IEC IEC62196-3/Ed.2/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΟ ΦΥΛΛΟ 3-Ib Φύλλο 1	ΣΥΝΔΕΤΗΡΑΣ 10 ΟΧΗΜΑΤΩΝ δοκιμής	1
9	IEC IEC62196-3/Ed.2/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΑ ΦΥΛΛΑ ΔΙΑΜΟΡΦΩΣΗ BB ΣΥΖΕΥΚΤΗΡΑΣ 250 ΟΧΗΜΑΤΩΝ ΣΥΝΕΧΈΣ ΡΕΎΜΑ Α 900 Β ΤΥΠΟΠΟΙΗΜΕΝΟ φύλλο 1 3-Iia ΦΥΛΛΩΝ	ΣΥΝΔΕΤΗΡΑΣ 11 ΟΧΗΜΑΤΩΝ δοκιμής	1
10	IEC IEC62196-3/Ed.2/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΟ φύλλο 2 3-IIIa ΦΥΛΛΩΝ	ΚΟΛΠΙΣΚΟΣ 12 ΟΧΗΜΑΤΩΝ δοκιμής	1
11	IEC IEC62196-3/Ed.2/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΟ ΟΧΗΜΑ ΦΎΛΛΟ 2, 3 ΚΑΙ 4 2 INLETMODES 3-IVA ΦΥΛΛΩΝ	ΚΟΛΠΙΣΚΟΣ 13 ΟΧΗΜΑΤΩΝ δοκιμής	1
12	IEC IEC62196-3/Ed.2/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΟΣ ΚΟΛΠΙΣΚΟΣ ΟΧΗΜΑΤΩΝ 3-IVB ΦΥΛΛΩΝ ΟΛΟ ΤΟ ΦΎΛΛΟ 1 ΤΡΟΠΩΝ	ΚΟΛΠΙΣΚΟΣ 14 ΟΧΗΜΑΤΩΝ δοκιμής	1

Καρφίτσες δοκιμής Ε

Οι καρφίτσες δοκιμής δεν συμπεριλαμβάνονται σε αυτήν την συσκευή δοκιμής, παρακαλώ χρησιμοποιήστε εκείνες τις καρφίτσες δοκιμής που ο πελάτης διέταξε ήδη χωριστά όπως επόμενος:

Ονομαστική διάμετρος καρφιτσών χιλ.	Διάμετρος του μετρητή χιλ. +0 -0,01	Ελάχιστη συνολική δύναμη Ν
5	4.80	2.5
6	5.80	5
7	6.80	5
8	7.80	10
10	9.80	15
12	11.80	20
Σημείωση: Η ελάχιστη δύναμη απόσυρσης περιλαμβάνει ήδη το βάρος του μετρητή
