Μηχανή Δοκιμής Δόνησης για Μπαταρία Με Δύναμη Ημιτόνου 1100kg Επιτάχυνση 100g

Μηχανή Δοκιμής Δόνησης για Μπαταρία Με Δύναμη Ημιτόνου 1100kg Επιτάχυνση 100g

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SN553- EV211HG80VT80VCS-2
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5 σετ/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Εύρος Συχνοτήτων:

1 ∆2800 Hz

Μέγιστο Φορτίο:

300 κιλά

Δύναμη ενθουσιασμού σινουσοειδούς:

1100Kg.f κορυφή

Τυχαία Ενθουσιώδης Δύναμη:

1100Kg.f r.ms

Δύναμη διέγερσης από την πρόσκρουση:

2200Kg.f κορυφή

Μέγιστη μετατόπιση:

51 mm p-p

Συσκευασία λεπτομέρειες:

Περίπτωση κοντραπλακέ

Δυνατότητα προσφοράς:

5 σετ/μήνα

Επισημαίνω:

RS232 προγραμματίσημη παροχή συνεχούς ηλεκτρικού ρεύματος

RS485 προγραμματίσημη παροχή συνεχούς ηλεκτρικού ρεύματος

Προγραμματίσημη παροχή ηλεκτρικού ρεύματος υψηλής τάσης του τοπικού LAN

Περιγραφή του προϊόντος

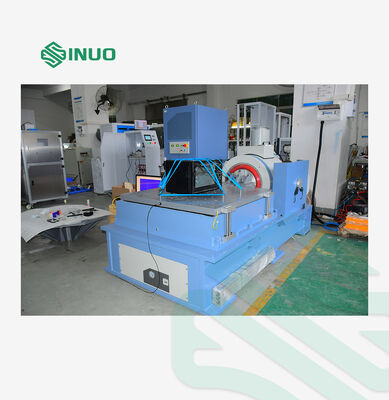

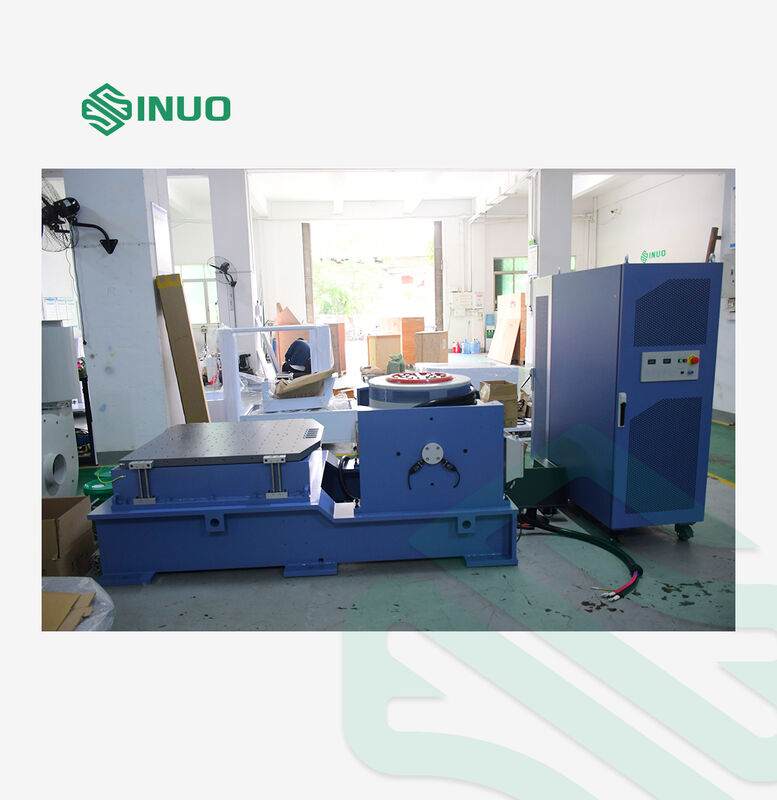

Μηχανή δοκιμής δονήσεων για μπαταρία με 1100kg δύναμη sinus 100g επιτάχυνση

Αυτή η μηχανή δοκιμής δονήσεων υψηλών επιδόσεων έχει σχεδιαστεί ειδικά για εφαρμογές δοκιμής μπαταριών,Παρέχοντας 1100kg δυναμική και 100g δυνατότητες επιτάχυνσης για την προσομοίωση των πραγματικών συνθηκών του περιβάλλοντος.

Εφαρμογές προϊόντων

Οι δοκιμές δονήσεων περιλαμβάνουν συναρπαστικά ή συγκλονιστικά εξαρτήματα και συσκευές για την αξιολόγηση της απόδοσής τους σε περιβάλλοντα πραγματικού κόσμου.Οι λύσεις δοκιμών μας εφαρμόζονται σε ένα ευρύ φάσμα βιομηχανικών προϊόντων, συμπεριλαμβανομένων των πλακών κυκλωμάτων, αεροσκάφη, πλοία, πύραυλοι, πύραυλοι, αυτοκίνητα και οικιακές συσκευές.

Η Sinuo παρέχει ολοκληρωμένες λύσεις διέγερσης και δοκιμών που επικυρώνουν την ποιότητα του προϊόντος σύμφωνα με εθνικά και διεθνή πρότυπα, συμπεριλαμβανομένων των UN38.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC και ASTM.

Διαμόρφωση εξοπλισμού

Συστατικό	Λεπτομέρειες διαμόρφωσης	Ποσότητα
Σώμα τραπεζιού δονήσεων	Α11S24 Ηλεκτρομαγνητική γεννήτρια διέγερσης	1 SET
Σύστημα ψύξης	Β402S Φανατικός ψύκτης	1 SET
Ψηλή δοκιμή	VT50 Περαιτέρω πίνακας κατακόρυφης επέκτασης (500 × 500 mm)	1 SET
Οριζόντια δοκιμή	HG50 Οριζόντια ταινία πετρελαίου (500×500mm)	1 SET
Σύστημα ελέγχου	Συσκευή ελέγχου αυτοματοποιημένου κέντρωσης για μετακινούμενη τροχιά	1 SET
Ενισχυτής ισχύος	LA12K ψηφιακός ενισχυτής ισχύος μετάδοσης	1 SET
Συστήματα ασφαλείας	Σύστημα προστασίας από σέρβο	1 SET
Ηλεκτρική τροφοδοσία	Ενθουσιαστική τροφοδοσία	1 SET
Έλεγχος δονήσεων	Ελεγκτής ψηφιακών δονήσεων VCS-2	1 SET
Αισθητήρες	Αισθητήρας επιτάχυνσης συστήματος	1 PCS
Λογισμικό	CD εγκατάστασης λογισμικού ελέγχου	1 SET
Υπολογιστικό σύστημα	Υπολογιστής ελέγχου	1 SET
Συσκευές	Σύρμα επέκτασης, σωλήνας αέρα	1 SET
Έγγραφα	Οδηγίες λειτουργίας, εκθέσεις επιθεώρησης, πιστοποιητικά, εγχειρίδια συντήρησης	1 SET
Εργαλεία	Κλειδί τύπου Τ, εξαγωνικό κλειδί, κατσαβίδι κλπ.	1 SET
Εγκατάσταση υλικού	Κουμπή πίεσης με δονητικό ραβδί/σφραγίδα πίεσης	1 SET

Τεχνικές προδιαγραφές

Α11S24 Ηλεκτρομαγνητική γεννήτρια διέγερσης

Μέγιστη δυναμική σινουσοειδούς διέγερσης	1100Kg.f κορυφή
Μέγιστη τυχαία συναρπαστική δύναμη	1100Kg.f r.ms
Μέγιστη δύναμη διέγερσης από την πρόσκρουση	2200Kg.f κορυφή
Πεδίο συχνότητας	1-2800 Hz
Μέγιστη μετατόπιση	51 mm p-p
Μέγιστη ταχύτητα	2m/s
Μέγιστη επιτάχυνση	100G
Πρώτης τάξης συχνότητα συντονισμού	2500 Hz ± 5%
Μέγιστο φορτίο	300 κιλά
Συχνότητα απομόνωσης από δονήσεις	2.5 Hz
Διάμετρος κυλιόμενου κυλίνδρου	Φ240 mm
Βάρος μετακινούμενης τροχιάς	11 κιλά

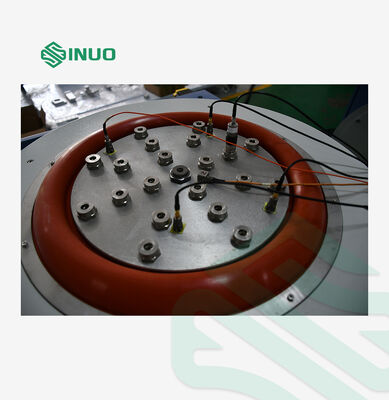

Στροφές τραπεζιού	17 × M10
Διαρροή ροής	<1mT (10 gauss)
Επιτρεπόμενη εκκεντρική στιγμή	500N.m.
Μέγεθος εξοπλισμού	L1300mm × D940mm × H800mm (εκτός από το κατά κατακόρυφο πίνακα επέκτασης)
Βάρος του εξοπλισμού	880 kg (χωρίς οριζόντιο τραπέζι διαδρόμου)

Ηλεκτρονικός ενισχυτής ισχύος μετάδοσης SA-6K

Δύναμη εξόδου	12KVA
Δυναμική τάση	120V
ρεύμα εξόδου	100A
ΣΕΠ	> 65dB
Μέγεθος ενισχυτή	D900mm × L600mm × H1130mm

Σύστημα προστασίας από σέρβο

Συνολικά χαρακτηριστικά προστασίας, συμπεριλαμβανομένων: θερμοκρασία, πίεση ανέμου, υπερδιέσπαση, υπερτάσεις, υπερστροφή, υποτάσεις εισόδου, εξωτερική βλάβη, τροφοδοσία ελέγχου, λογική βλάβη,και παρακολούθηση απώλειας φάσης εισόδου.

Ψηφιακός ελεγκτής δονήσεων VCS-2

Διαμόρφωση υλικού	2 ταυτόχρονα κανάλια εισόδου, 1 κανάλι εξόδου
Μονάδα λειτουργίας ελέγχου	Σινικό, τυχαίο, κλασικό σοκ.
Υπολογιστής ελέγχου	17 ιντσών αρχικός υπολογιστής μάρκας με οθόνη LCD, Windows 10

Ικανότητες λογισμικού

Κινέζικη/Αγγλική διεπαφή λειτουργίας
Ανάλυση χρονικού τομέα και τομέα συχνότητας
Διαχείριση πηγής σήματος
Αναλυτική ανάλυση σάινο
Αυτοματοποιημένη δημιουργία εκθέσεων δοκιμών WORD
Παρουσίαση σήματος σε πραγματικό χρόνο και αποθήκευση δεδομένων
Διαμόρφωση παραμέτρων δοκιμής και λειτουργίες ανάλυσης

Σύστημα επιταχυντή

Πεδίο συχνότητας	1-7000Hz
Αισθησία	30PC/g
Περιοχή θερμοκρασίας	-40 έως 180°C

VT80 Περαιτέρω πίνακας επέκτασης

Υλικό	Άλλες χημικές ενώσεις
Μέγεθος πίνακα	800 × 800 mm
Καθορισμένο μοτίβο τρύπας	M10 ορθογώνια διανομή 100MM×100MM, ανθεκτική στην φθορά και ανθεκτική στην αντίσταση στην φθορά
Επικαιρότητα χρήσης	Σίνος 1000 Hz, τυχαίος 2000 Hz
Βάρος	Περίπου 23 κιλά.

HG80 Οριζόντιο τραπέζι διαδρόμου με λάδι

Υλικό	Άλλες χημικές ενώσεις
Μέγεθος πίνακα	800 × 800 mm
Καθορισμένο μοτίβο τρύπας	M10 ορθογώνια διανομή 100MM×100MM, ανθεκτική στην φθορά και ανθεκτική στην αντίσταση στην φθορά
Επικαιρότητα χρήσης	Σίνος 2000 Hz, τυχαίος 2000 Hz
Βάρος	Περίπου 29Kg (χωρίς κεφαλή σύνδεσης)

Β402S Φανατικός ψύκτης

Δύναμη ανεμιστήρα	4KW
Δείκτης ροής ανεμιστήρα	400,8 m3/min

Ηλεκτρικές απαιτήσεις

Ηλεκτρική τροφοδοσία	3 φάσεις εναλλασσόμενου ρεύματος 380V/50Hz 18 KW
Συμπυκνωμένος αέρας	0.6Mpa
Αντίσταση εδάφους	≤4Ω
