Ονομασία μάρκας: | Sinuo |
Αριθμός μοντέλου: | SNDCI96 |
Τροποποιημένο: | 1 |
τιμή: | Customized |
Όροι πληρωμής: | T/T |
Ικανότητα εφοδιασμού: | 20 σύνολα/μήνας |

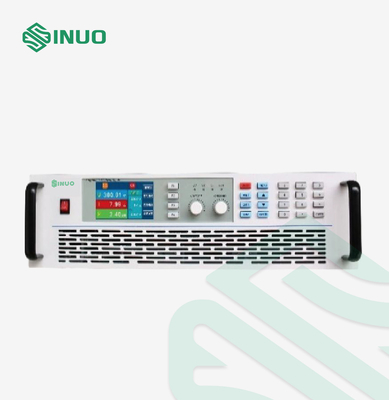

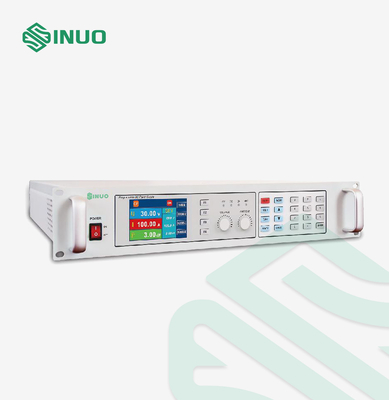

SNDCI96 οι προγραμματίσημες παροχές ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος σειράς έχουν τα σημαντικά πλεονεκτήματα όπως η υψηλή δύναμη, η υψηλής τάσης, γρήγορη απάντηση, η γρήγορη παροδική απάντηση φορτίων, η χαμηλού θορύβου, και κατάλληλη χρήση! Αυτή η σειρά παροχών ηλεκτρικού ρεύματος έχει την πυκνότητα εξαιρετικά-υψηλός-δύναμης και είναι μια παροχή ΣΥΝΕΧΟΥΣ προγραμματίσημη ηλεκτρικού ρεύματος με την έξοχη εμφάνιση, το μικρό μέγεθος, τη υψηλή επίδοση, τις ισχυρές λειτουργίες και την απλή λειτουργία. Χρησιμοποιείται ευρέως στις βιομηχανίες όπως η δοκιμή ΣΥΝΕΧΩΝ μηχανών, αεροδιαστημικός και η υπεράσπιση, τα καταναλωτικά ηλεκτρονικά, οι υπολογιστές και οι περιφερειακές μονάδες, οι επικοινωνίες, ο ιατρικός εξοπλισμός, η ηλιακή ενέργεια και η αυτοκίνητη ηλεκτρονική.
Η σειρά SNDCI96 απαιτεί μια ενότητα δύναμης 5kW στον πυρήνα της παροχής ηλεκτρικού ρεύματος. Σύμφωνα με τις απαιτήσεις τάσης παραγωγής, 1 έως 3 ενότητες μπορούν να διαμορφωθούν σε ένα πλαίσιο, το οποίο μπορεί να παραδώσει 5kW σε 15kW της δύναμης. Ο συνδυασμός αυτών των συνημμένων μπορεί έπειτα να συνδεθεί εύκολα παράλληλα για να προβλέψει μέχρι 150 KW της εξουσίας. Οι παράλληλες παροχές ηλεκτρικού ρεύματος λειτουργούν όπως μια ενιαία παροχή ηλεκτρικού ρεύματος, που παρέχει ένα συνολικό ρεύμα συστημάτων. Προηγμένος μπορεί μόνο να ελεγχθεί. Η παροχή ηλεκτρικού ρεύματος μπορεί να επιτρέψει τη σύνθετη παραγωγή ακολουθίας και τον τρόπο σταθερής δύναμης μέσω της συσκευής ελέγχου, και μπορεί να αποθηκεύσει/υπενθυμίζει τις τοποθετήσεις του οργάνου. Η τμηματική χρήση κύκλων αυτής της σειράς παροχών ηλεκτρικού ρεύματος γίνεται μια ιδανική επιλογή για την επαναλαμβανόμενη δοκιμή.
Κύρια χαρακτηριστικά γνωρίσματα
1. Πυκνότητα υψηλής δύναμης, τυποποιημένα πλαίσια 3U, δύναμη μέχρι 15kW.
2. Ευρεία σειρά τάσης, από 0~40 σε 0~1000V, ενιαία ισχύς 5~15kW μηχανών.
3. Γρήγορη παροδική απάντηση φορτίων για να αποτρέψει τις ανεπιθύμητες εξορμήσεις τάσης.
4. Υψηλή ακρίβεια, δεκαεξάμπιτη ΑΓΓΕΛΙΑ εσωτερικά, χαμηλός κυματισμός
5. Εύκαμπτη διεπαφή λειτουργίας, κατάλληλη για τους χρήστες να λειτουργήσουν
6. Μπορεί να πραγματοποιήσει την παράλληλη σύνδεση παραγωγής και το μορφωματικό σχέδιο, το οποίο είναι κατάλληλο για τους χρήστες να επεκτείνουν την ικανότητα.
7. Εύκαμπτου και διαφορετικού συστημάτων έλεγχος λειτουργίας ακολουθίας, για να ικανοποιήσουν τις εξεταστικές ανάγκες πελατών.
8. Μεταβλητός ανεμιστήρας ταχύτητας με τον έλεγχο αλλαγής χαμηλού θορύβου και χαμηλής θερμοκρασίας.
9. Με τη σταθερή τάση και τους σταθερούς τρέχοντες τρόπους παραγωγής.
10. Η πλήρης πέρα-κάτω από-τάση εισαγωγής, η έλλειψη φάσης, η εσωτερική υπερθέρμανση, over-voltage παραγωγής και άλλη προστασία, και η απόδοση ασφάλειας είναι εγγυημένες.
11. Με την αναλογική διεπαφή ελέγχου, η παραγωγή δύναμης μπορεί να ελεγχθεί χωριστά μέσω της εξωτερικής αναλογικής διεπαφής.
Πρότυπο |
SNDCI96 150-33 |
SNDCI96 150-66 |
SNDCI96 150-100 |
SNDCI96 200-25 |
SNDCI96 200-50 |
SNDCI96 200-75 |
|||||||||||
Εισαγωγή εναλλασσόμενου ρεύματος | Φάσεις: 3 φάσεις 3 καλώδια + στηρίζοντας Τάση: 380VAC±10% Συχνότητα: 47~63Hz Παράγοντας δύναμης: ≥0.78 | ||||||||||||||||
ΣΥΝΕΧΗΣ παραγωγή | Τάση | 0~40V | 0~60V | ||||||||||||||
Τρέχων | 0~125A | 0~250A | 0~375A | 0~83A | 0~167A | 0~250A | |||||||||||
Δύναμη | 0~5kW | 0~10kW | 0~15kW | 0~5kW | 0~10kW | 0~15kW | |||||||||||
Αποδοτικότητα | 87%, χαρακτηριστική αξία κάτω από την ονομαστική γραμμή και μέγιστο φορτίο | ||||||||||||||||
Πρόγραμμα Ακρίβεια |
Τάση | ≤± (0,05% +0,05% FS) | |||||||||||||||
Τρέχων | ≤± (0,2% +0,2% FS) | ||||||||||||||||
OVP | ≤±1%FS (σειρά προγραμματισμού: 5-110% από το μέτωπο - επιτροπή, μακρινή αναλογική διαμόρφωση εισαγωγής εισαγωγής τελική ή προαιρετική ψηφιακή) | ||||||||||||||||
Readback ακρίβεια | Τάση | ≤± (0,05% +0,05% FS) | |||||||||||||||
Τρέχων | ≤± (0,2% +0,2% FS) | ||||||||||||||||
Κυματισμός και θόρυβος |
RMS (20Hz-300KHz) |
20mVrms | 20mVrms | 20mVrms | 20mVrms | 20mVrms | 20mVrms | ||||||||||
PP (20Hz-20MHz) |
75mVpp | 75mVpp | 75mVpp | 75mVpp | 75mVpp | 75mVpp | |||||||||||
Τρέχων τρόπος | <±0.04% του συνόλου - ρεύμα κλίμακας RMS | ||||||||||||||||
Επίδραση πηγής | Τάση | ≤0.01% FS (±10%△ UAC που εισάγεται) | |||||||||||||||
Τρέχων | ≤0.05% FS (±10%△ UAC που εισάγεται) | ||||||||||||||||
Επίδραση φορτίων | Τάση | ≤0.02% FS (0-100% της σειράς κανονισμού φορτίων) | |||||||||||||||
Τρέχων | ≤0.1% FS (0-100%△ UAC της σειράς κανονισμού φορτίων) | ||||||||||||||||
Υποκινήστε τη διεπαφή | Προδιαγραφή | Ενσωματωμένο δ-υπο- θηλυκό βούλωμα 25 ένας-καρφιτσών | |||||||||||||||
Σειρά σημάτων | 0~5V ή 0~10V | ||||||||||||||||
U/I ακρίβεια | U που προγραμματίζει: ≤0.25%FS U που διαβάζεται πίσω: ≤ ± 1,0% FS Ι προγραμματίζοντας: ≤0.8%FS Διάβασα πίσω: ≤ ± 1,0% FS | ||||||||||||||||
Χρόνος δυναμικής απόκρισης | Ο παίρνοντας χρόνος του κανονισμού φορτίων | Κάτω από 50% σε 100% ή 100% στην αλλαγή φορτίων 50%, επιστροφή παραγωγή κατάστασης ±0.75% στην πραγματικού μεγέθους μέσα σε 1ms | |||||||||||||||
Χρόνος ανόδου τάσης παραγωγής | Μέγιστο 100ms (σύνολο 10~90% - κλίμακα) | ||||||||||||||||
Το ρεύμα γυρίζει το ποσοστό | 45A/MS (χαρακτηριστική αξία) | ||||||||||||||||
Σταθερότητα | Υπό τον όρο του ίδιου λειτουργικού περιβάλλοντος, μετά από 30 λεπτά της προθέρμανσης, μένει συνήθως μέσα σε ±0.05% της καθορισμένης αξίας μέσα σε 8 ώρες | ||||||||||||||||
Διεπαφή επικοινωνίας | RS232/RS485/CAN/LAN/UBS και διεπαφές κ.λπ. | ||||||||||||||||
Παράλληλη λειτουργία | Μέχρι 5 προϊόντα μπορούν να συνδεθούν, και 61 παροχές ηλεκτρικού ρεύματος παράλληλα θα μειώσουν την ακρίβεια κάθε παροχής ηλεκτρικού ρεύματος από 0,3% | ||||||||||||||||
Διαδοχική λειτουργία | Μέχρι 2 μονάδες σωρηδόν | ||||||||||||||||
Εργασιακό περιβάλλον | Εσωτερικός τύπος θερμοκρασία εργασίας: 0~50℃, υγρασία: <80> | ||||||||||||||||
Συντελεστής θερμοκρασίας
|
0.02%/℃ μέγιστη εκτιμημένη τάση παραγωγής, κάτω από το καθορισμένο σημείο τάσης, χαρακτηριστική αξία | ||||||||||||||||
0.03%/℃ μέγιστο εκτιμημένο ρεύμα παραγωγής, κάτω από το τρέχον καθορισμένο σημείο, χαρακτηριστική αξία | |||||||||||||||||
Να επιπλεύσει παραγωγής τάση | Το αρνητικό τερματικό είναι μέσα σε ±300V της δυνατότητας πλαισίων | ||||||||||||||||
Όγκος: W*H*D (χιλ.) | τυποποιημένο γραφείο 482mm*609mm*132mm (W*H*D), ύψος 3U | ||||||||||||||||
Βάρος | 22Kg | 28Kg | 34Kg | 22Kg | 28Kg | 34Kg |
Πρότυπο |
SNDCI96 80-63 |
SNDCI96 80-125 |
SNDCI96 80-188 |
SNDCI96 100-50 |
SNDCI96 100-100 |
SNDCI96 100-150 |
|||||||||||
Εισαγωγή εναλλασσόμενου ρεύματος | Φάσεις: 3 φάσεις 3 καλώδια + στηρίζοντας Τάση: 380VAC±10% Συχνότητα: 47~63Hz Παράγοντας δύναμης: ≥0.78 | ||||||||||||||||
ΣΥΝΕΧΗΣ παραγωγή | Τάση | 0~80V | 0~100V | ||||||||||||||
Τρέχων | 0~63A | 0~125A | 0~188A | 0~50A | 0~100A | 0~150A | |||||||||||
Δύναμη | 0~5kW | 0~10kW | 0~15kW | 0~5kW | 0~10kW | 0~15kW | |||||||||||
Αποδοτικότητα | 87%, χαρακτηριστική αξία κάτω από την ονομαστική γραμμή και μέγιστο φορτίο | ||||||||||||||||
Πρόγραμμα Ακρίβεια |
Τάση | ≤± (0,05% +0,05% FS) | |||||||||||||||
Τρέχων | ≤± (0,2% +0,2% FS) | ||||||||||||||||
OVP | ≤±1%FS (σειρά προγραμματισμού: 5-110% από το μέτωπο - επιτροπή, μακρινή αναλογική διαμόρφωση εισαγωγής εισαγωγής τελική ή προαιρετική ψηφιακή) | ||||||||||||||||
Readback ακρίβεια | Τάση | ≤± (0,05% +0,05% FS) | |||||||||||||||
Τρέχων | ≤± (0,2% +0,2% FS) | ||||||||||||||||
Κυματισμός και θόρυβος |
RMS (20Hz-300KHz) |
20mVrms | 20mVrms | 20mVrms | 20mVrms | 20mVrms | 20mVrms | ||||||||||
PP (20Hz-20MHz) |
100mVpp | 100mVpp | 100mVpp | 100mVpp | 100mVpp | 100mVpp | |||||||||||
Τρέχων τρόπος | <±0.04% του συνόλου - ρεύμα κλίμακας RMS | ||||||||||||||||
Επίδραση πηγής | Τάση | ≤0.01% FS (±10%△ UAC που εισάγεται) | |||||||||||||||
Τρέχων | ≤0.05% FS (±10%△ UAC που εισάγεται) | ||||||||||||||||
Επίδραση φορτίων | Τάση | ≤0.02% FS (0-100% της σειράς κανονισμού φορτίων) | |||||||||||||||
Τρέχων | ≤0.1% FS (0-100%△ UAC της σειράς κανονισμού φορτίων) | ||||||||||||||||
Υποκινήστε τη διεπαφή | Προδιαγραφή | Ενσωματωμένο δ-υπο- θηλυκό βούλωμα 25 ένας-καρφιτσών | |||||||||||||||
Σειρά σημάτων | 0~5V ή 0~10V | ||||||||||||||||
U/I ακρίβεια |
U που προγραμματίζει: ≤0.25%FS U που διαβάζεται πίσω: ≤ ± 1,0% FS Ι προγραμματίζοντας: ≤0.8%FS Διάβασα πίσω: ≤ ± 1,0% FS |
||||||||||||||||
Χρόνος δυναμικής απόκρισης | Ο παίρνοντας χρόνος του κανονισμού φορτίων | Κάτω από 50% σε 100% ή 100% στην αλλαγή φορτίων 50%, επιστροφή παραγωγή κατάστασης ±0.75% στην πραγματικού μεγέθους μέσα σε 1ms | |||||||||||||||
Χρόνος ανόδου τάσης παραγωγής | Μέγιστο 100ms (σύνολο 10~90% - κλίμακα) | ||||||||||||||||
Το ρεύμα γυρίζει το ποσοστό | 45A/MS (χαρακτηριστική αξία) | ||||||||||||||||
Σταθερότητα | Υπό τον όρο του ίδιου λειτουργικού περιβάλλοντος, μετά από 30 λεπτά της προθέρμανσης, μένει συνήθως μέσα σε ±0.05% της καθορισμένης αξίας μέσα σε 8 ώρες | ||||||||||||||||
Διεπαφή επικοινωνίας | RS232/RS485/CAN/LAN/UBS και διεπαφές κ.λπ. | ||||||||||||||||
Παράλληλη λειτουργία | Μέχρι 5 προϊόντα μπορούν να συνδεθούν, και 61 παροχές ηλεκτρικού ρεύματος παράλληλα θα μειώσουν την ακρίβεια κάθε παροχής ηλεκτρικού ρεύματος από 0,3% | ||||||||||||||||
Διαδοχική λειτουργία | Μέχρι 2 μονάδες σωρηδόν | ||||||||||||||||
Εργασιακό περιβάλλον | Εσωτερικός τύπος θερμοκρασία εργασίας: 0~50℃, υγρασία: <80> | ||||||||||||||||
Συντελεστής θερμοκρασίας
|
0.02%/℃ μέγιστη εκτιμημένη τάση παραγωγής, κάτω από το καθορισμένο σημείο τάσης, χαρακτηριστική αξία | ||||||||||||||||
0.03%/℃ μέγιστο εκτιμημένο ρεύμα παραγωγής, κάτω από το τρέχον καθορισμένο σημείο, χαρακτηριστική αξία | |||||||||||||||||
Να επιπλεύσει παραγωγής τάση | Το αρνητικό τερματικό είναι μέσα σε ±300V της δυνατότητας πλαισίων | ||||||||||||||||
Όγκος: W*H*D (χιλ.) | τυποποιημένο γραφείο 482mm*609mm*132mm (W*H*D), ύψος 3U | ||||||||||||||||
Βάρος | 22Kg | 28Kg | 34Kg | 22Kg | 28Kg | 34Kg |
Πρότυπο |
SNDCI96 600-8 |
SNDCI96 600-17 |
SNDCI96 1000-25 |
SNDCI96 1000-5 |
SNDCI96 1000-10 |
SNDCI96 1000-15 |
|||||||||||
Εισαγωγή εναλλασσόμενου ρεύματος | Φάσεις: 3 φάσεις 3 καλώδια + στηρίζοντας Τάση: 380VAC±10% Συχνότητα: 47~63Hz Παράγοντας δύναμης: ≥0.78 | ||||||||||||||||
ΣΥΝΕΧΗΣ παραγωγή | Τάση | 0~600V | 0~1000V | ||||||||||||||
Τρέχων | 0~8A | 0~17A | 0~25A | 0~5A | 0~10A | 0~15A | |||||||||||
Δύναμη | 0~5kW | 0~10kW | 0~15kW | 0~5kW | 0~10kW | 0~15kW | |||||||||||
Αποδοτικότητα | 87%, χαρακτηριστική αξία κάτω από την ονομαστική γραμμή και μέγιστο φορτίο | ||||||||||||||||
Πρόγραμμα Ακρίβεια |
Τάση | ≤± (0,05% +0,05% FS) | |||||||||||||||
Τρέχων | ≤± (0,2% +0,2% FS) | ||||||||||||||||
OVP | ≤±1%FS (σειρά προγραμματισμού: 5-110% από το μέτωπο - επιτροπή, μακρινή αναλογική διαμόρφωση εισαγωγής εισαγωγής τελική ή προαιρετική ψηφιακή) | ||||||||||||||||
Readback ακρίβεια | Τάση | ≤± (0,05% +0,05% FS) | |||||||||||||||
Τρέχων | ≤± (0,2% +0,2% FS) | ||||||||||||||||
Κυματισμός και θόρυβος |
RMS (20Hz-300KHz) |
60mVrms | 60mVrms | 60mVrms | 60mVrms | 60mVrms | 60mVrms | ||||||||||
PP (20Hz-20MHz) |
350mVpp | 350mVpp | 350mVpp | 350mVpp | 350mVpp | 350mVpp | |||||||||||
Τρέχων τρόπος | <±0.04% του συνόλου - ρεύμα κλίμακας RMS | ||||||||||||||||
Επίδραση πηγής | Τάση | ≤0.01% FS (±10%△ UAC που εισάγεται) | |||||||||||||||
Τρέχων | ≤0.05% FS (±10%△ UAC που εισάγεται) | ||||||||||||||||
Επίδραση φορτίων | Τάση | ≤0.02% FS (0-100% της σειράς κανονισμού φορτίων) | |||||||||||||||
Τρέχων | ≤0.1% FS (0-100%△ UAC της σειράς κανονισμού φορτίων) | ||||||||||||||||
Υποκινήστε τη διεπαφή | Προδιαγραφή | Ενσωματωμένο δ-υπο- θηλυκό βούλωμα 25 ένας-καρφιτσών | |||||||||||||||
Σειρά σημάτων | 0~5V ή 0~10V | ||||||||||||||||
U/I ακρίβεια |
U που προγραμματίζει: ≤0.25%FS U που διαβάζεται πίσω: ≤ ± 1,0% FS Ι προγραμματίζοντας: ≤0.8%FS Διάβασα πίσω: ≤ ± 1,0% FS |
||||||||||||||||
Χρόνος δυναμικής απόκρισης | Ο παίρνοντας χρόνος του κανονισμού φορτίων | Κάτω από 50% σε 100% ή 100% στην αλλαγή φορτίων 50%, επιστροφή παραγωγή κατάστασης ±0.75% στην πραγματικού μεγέθους μέσα σε 1ms | |||||||||||||||
Χρόνος ανόδου τάσης παραγωγής | Μέγιστο 100ms (σύνολο 10~90% - κλίμακα) | ||||||||||||||||
Το ρεύμα γυρίζει το ποσοστό | 45A/MS (χαρακτηριστική αξία) | ||||||||||||||||
Σταθερότητα | Υπό τον όρο του ίδιου λειτουργικού περιβάλλοντος, μετά από 30 λεπτά της προθέρμανσης, μένει συνήθως μέσα σε ±0.05% της καθορισμένης αξίας μέσα σε 8 ώρες | ||||||||||||||||
Διεπαφή επικοινωνίας | RS232/RS485/CAN/LAN/UBS και διεπαφές κ.λπ. | ||||||||||||||||
Παράλληλη λειτουργία | Μέχρι 5 προϊόντα μπορούν να συνδεθούν, και 61 παροχές ηλεκτρικού ρεύματος παράλληλα θα μειώσουν την ακρίβεια κάθε παροχής ηλεκτρικού ρεύματος από 0,3% | ||||||||||||||||
Διαδοχική λειτουργία | Μέχρι 2 μονάδες σωρηδόν | ||||||||||||||||
Εργασιακό περιβάλλον | Εσωτερικός τύπος θερμοκρασία εργασίας: 0~50℃, υγρασία: <80> | ||||||||||||||||
Συντελεστής θερμοκρασίας
|
0.02%/℃ μέγιστη εκτιμημένη τάση παραγωγής, κάτω από το καθορισμένο σημείο τάσης, χαρακτηριστική αξία | ||||||||||||||||
0.03%/℃ μέγιστο εκτιμημένο ρεύμα παραγωγής, κάτω από το τρέχον καθορισμένο σημείο, χαρακτηριστική αξία | |||||||||||||||||
Να επιπλεύσει παραγωγής τάση | Το αρνητικό τερματικό είναι μέσα σε ±300V της δυνατότητας πλαισίων | ||||||||||||||||
Όγκος: W*H*D (χιλ.) | τυποποιημένο γραφείο 482mm*609mm*132mm (W*H*D), ύψος 3U | ||||||||||||||||
Βάρος | 22Kg | 28Kg | 34Kg | 22Kg | 28Kg | 34Kg |
