Δονητής IEC 60068 για Περιβαλλοντικές Δοκιμές

Δοκιμαστική συσκευή για τη μέτρηση της θερμοκρασίας και της θερμοκρασίας

Εφαρμογή προϊόντος

Πώς θα αντέξει το προϊόν σας τις πιέσεις της πραγματικής χρήσης;διασφάλιση αντοχής και αξιοπιστίας κρίσιμης σημασίας για την επιτυχία στις αγορές από την αυτοκινητοβιομηχανία και την αεροδιαστημική βιομηχανία έως την ηλεκτρονική.

Η Sinuo συνεργάζεται μαζί σας για την παροχή προσαρμοσμένων λύσεων δοκιμών δονήσεων.και άλλα) για να επικεντρωθείτε στις συγκεκριμένες προκλήσεις της εφαρμογής σαςΟ στόχος μας είναι να σας εξοπλίσουμε με την ακριβή ικανότητα δοκιμών που απαιτείται για να επιταχύνουμε το χρόνο κυκλοφορίας στην αγορά, να βελτιώσουμε την ποιότητα του προϊόντος και να οικοδομήσουμε μια ανταγωνιστική φήμη για ακλόνητη αξιοπιστία.

Διαμόρφωση συστήματος δοκιμής δονήσεων

1Οι συνθήκες δοκιμής που παρέχονται από τον πελάτη·

2Τύπος δοκιμής: σάρωμα, τυχαίο, σοκ

3Πεδίο απόκρισης συχνοτήτων: 1-3000Hz

4Φόρμουλα:

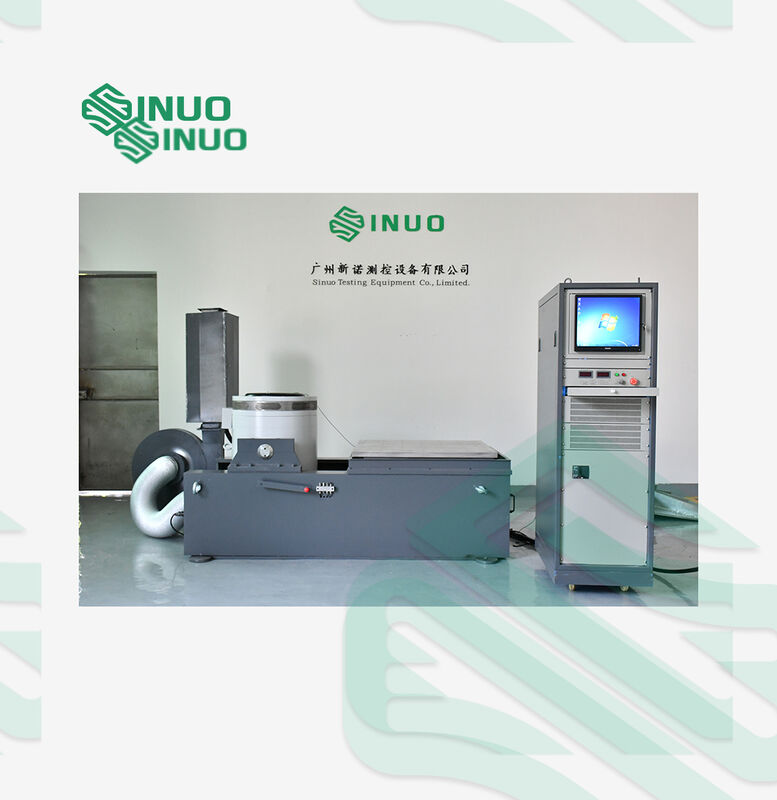

Σχέδιο βασικού εξοπλισμού

Τεχνικές παραμέτρους εξοπλισμού

1Α20S34 Ηλεκτρομαγνητική γεννήτρια διέγερσης:

1.1Μέγιστη δυναμική σινουσοειδούς διέγερσης: 2200 kg.f μέγιστη

1.2Μέγιστη τυχαία δύναμη διέγερσης: 2200 kg.f RMS

1.3Μέγιστη δύναμη διέγερσης από την πρόσκρουση: 4400 kg.f.

1.4Περιοχή συχνοτήτων: 1-3000 Hz

1.5Χρήσιμο φορτίο: 300 kg

1.6Μέγιστος εκτοπισμός: 51 mm P-P

1.7Μέγιστη ταχύτητα: 2,0 m/s

1.8Μέγιστη επιτάχυνση: 100G (980 m/s2)

1.9 Επικαιροποίηση της συχνότητας αντηχίας πρώτης τάξης: 2600 Hz±5%

1.10 Συχνότητα απομόνωσης από δονήσεις:2.5 Hz

1.11 Διαμέτρου κινούμενης τροχιάς:Ф340 mm

1.12Βάρος κινητής τροχιάς :22 κιλά

1.13Στροφή στο τραπέζι.:17 × M10

1.14Διαρροή ροής:< 10 gauss

1.15Μέγεθος εξοπλισμούε:L 1080mm × W 920mm × H 950mm (καθεκτικός πίνακας)

1.16Βάρος του εξοπλισμού :1920Kg (εκτός από οριζόντιο τραπέζι διαδρόμου)

2 LA-24K ψηφιακός ενισχυτής ισχύος διακόπτη:

2.1 Δύναμη εξόδου:20KVA

2.2 Η τάση εξόδου:120V

2.3 ρεύμα εξόδου:200A

2.4 Απόδοση ενισχυτή :≥ 90%

2.5 Συχνότητα διακόπτη:116KHz

2.6 SNR:≥ 65dB

2.7 Θόρυβος:≤ 70dB

2.8 βάρος ενισχυτή: 500KG

2.9 Μέγεθος ενισχυτή:W600mm × D 900mm × H 1280mm

3 Σύστημα προστασίας με εφοδιασμό

Λειτουργία:Θερμοκρασία, πίεση ανέμου, υπερδιέσπαση, υπερτάσεις, υπερστροφή, υποτάσεις εισόδου, εξωτερική βλάβη, τροφοδοσία ελέγχου, λογική βλάβη, απώλεια φάσης εισόδου

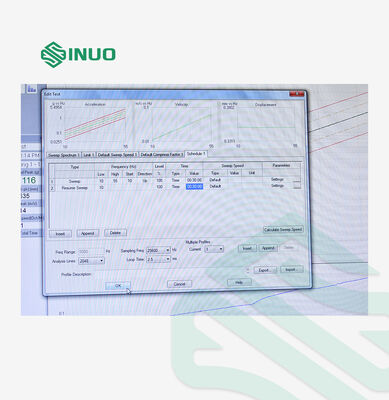

4 Ψηφιακός ελεγκτής δονήσεων VCSusb-2

4.1 Διαμόρφωση υλικού:2 ταυτόχρονα κανάλια εισόδου, 1 κανάλι εξόδου

4.2 Μονάδα λειτουργίας ελέγχου:Σίνος, τυχαίος, κλασικός σοκ

4.3 Ηλεκτρονικός υπολογιστής ελέγχου:Αρχικός υπολογιστής μάρκας με οθόνη LCD 17 ′′, πληκτρολόγιο/οπτικό ποντίκι

4.4 Λογισμικό:Αγγλική λειτουργία, ανάλυση πεδίου χρόνου και πεδίου συχνότητας, πηγή σήματος, ανάλυση σάινος συχνότητας κλπ. Μπορεί να παράγει αυτόματα αναφορές δοκιμών WORD. Μπορεί να εμφανίσει,αποθηκεύει τα σήματα και τα δεδομένα, και καθορίζει τις παραμέτρους δοκιμής και τις λειτουργίες ανάλυσης.

4.5 Λειτουργικό σύστημα: Windows

4.6 Αισθητήρας επιτάχυνσης LAB:Περιοχή συχνοτήτων: 1-12000 Hz

Ευαισθησία: 30%/g

Περιοχή θερμοκρασίας: -40 - 160°C

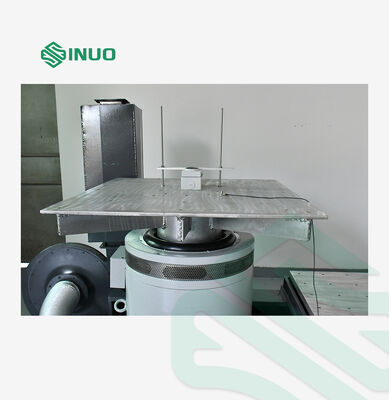

5 VT120 κατακόρυφος πίνακας επέκτασης

5.1 Υλικό: κράμα μαγνησίου, σκληρή ανωδική επιφάνεια

5.2 Μέγεθος τραπεζιού: 1200 mm × 1200 mm

5.3 Σταθερή τρύπα:Μ8 μανίκι βίδες από ανοξείδωτο χάλυβα, ανθεκτικό στην φθορά και ανθεκτικό στην φθορά

5.4 Επάνω όριο συχνότητας χρήσης:Σίνος 400 Hz, τυχαία 2000 Hz

5.5 Βάρος: Περίπου 145 κιλά

6 HG120 οριζόντιο τραπέζι διαδρόμου με λάδι

6.1 Υλικό: κράμα μαγνησίου, σκληρή ανωδική επιφάνεια

6.2 Μέγεθος τραπεζιού: 1200 mm × 1200 mm

6.3 Σταθερή τρύπα:Μ8 μανίκι βίδες από ανοξείδωτο χάλυβα, ανθεκτικό στην φθορά και ανθεκτικό στην φθορά

6.4 Επάνω όριο συχνότητας χρήσης:Σίνος 400 Hz, τυχαία 2000 Hz

6.5 Βάρος: Περίπου 151 κιλά (χωρίς κεφαλή σύνδεσης)

7 B752S ψυκτικός ανεμιστήρας ((συμπεριλαμβανομένου του σιγαστήρα)

7.1 Δύναμη ανεμιστήρα:7.5KW

7.2 Δυνατότητα ροής ανεμιστήρα:67.5m3/Min

7.3 Πίεση ανεμιστήρα:0.067kgf/cm2

8 Ηλεκτρικές απαιτήσεις

8.1 Ηλεκτρική τροφοδοσία:3 φάσης 380V/50Hz, 35 KVA

8.2 Συμπυκνωμένος αέρας:0.6Mpa

8.3 Αντίσταση εδάφους:≤4Ω

Βασικές τεχνικές παραμέτρους ψηφιακού ελεγκτή δονήσεων
