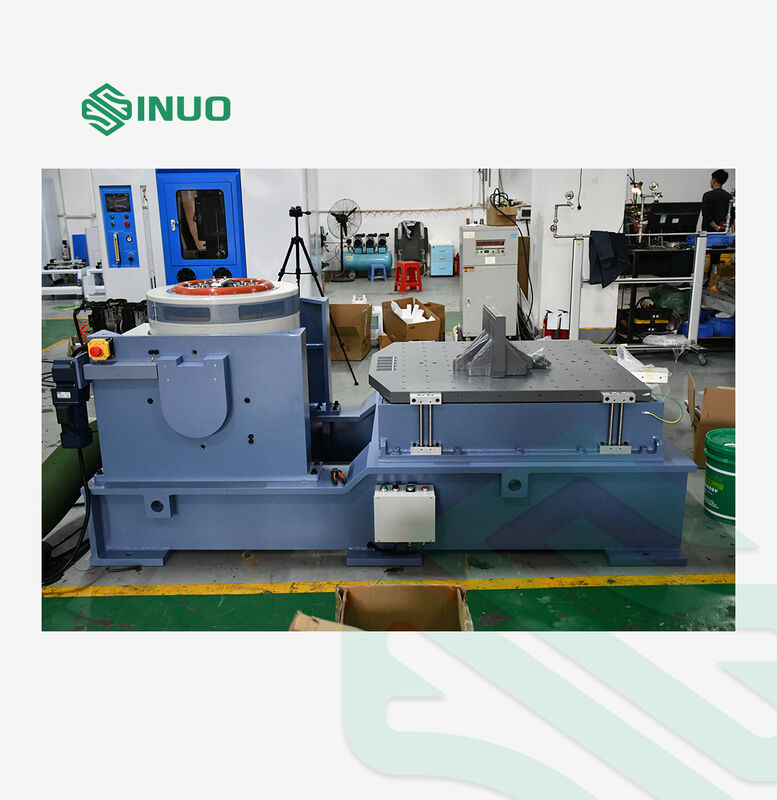

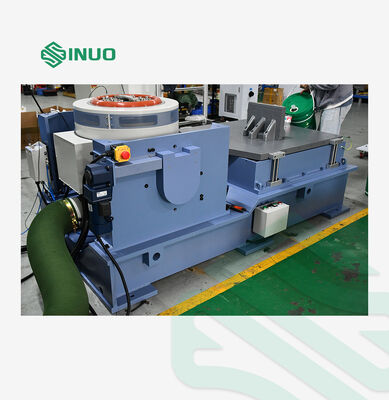

Συστήματα Δονητών Ηλεκτρομαγνητικής Δόνησης Υψηλής Συχνότητας για Δοκιμές Μπαταριών

Συστήματα Δονητών Ηλεκτρομαγνητικής Δόνησης Υψηλής Συχνότητας για Δοκιμές Μπαταριών

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SN553-EV440VT2012SMW-GPVCSusb-2
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5 σετ/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Μέγ. ημιτονοειδής δύναμη διέγερσης:

4000Kg.f μέγιστο

Μέγιστη τυχαία συναρπαστική δύναμη:

4000Kg.f rms

Μέγ. δύναμη διέγερσης κρούσης:

8000Kg.f κορυφή

Μέγιστο. Εκτόπισμα:

100 mm p-p

Μέγ. Ταχύτητα:

2.0m/s

Εύρος Συχνοτήτων:

1 ∆3000 Hz

Συσκευασία λεπτομέρειες:

Περίπτωση κοντραπλακέ

Δυνατότητα προσφοράς:

5 σετ/μήνα

Επισημαίνω:

Ηλεκτρικός εξοπλισμός δοκιμής ασφάλειας GPIB

RS485 ηλεκτρικός εξοπλισμός δοκιμής ασφάλειας

Αναπαραγωγικός προσομοιωτής πλέγματος δύναμης

Περιγραφή του προϊόντος

Συστήματα συσσωρευτών ηλεκτρομαγνητικών δονήσεων υψηλής συχνότητας για δοκιμή μπαταριών

Επαγγελματικά συστήματα δοκιμής ηλεκτρομαγνητικών δονήσεων που έχουν σχεδιαστεί ειδικά για εφαρμογές δοκιμής μπαταριών, εξασφαλίζοντας τη συμμόρφωση της ποιότητας του προϊόντος με τα διεθνή πρότυπα.

Εφαρμογή του προϊόντος

Οι δοκιμές δονήσεων αξιολογούν τον τρόπο με τον οποίο τα εξαρτήματα και οι συσκευές αντιδρούν σε περιβάλλοντα του πραγματικού κόσμου υποβάλλοντάς τα σε ελεγχόμενο συναρπασμό ή σοκ.Οι εφαρμογές καλύπτουν όλα τα βιομηχανικά προϊόντα, συμπεριλαμβανομένων των πλακών κυκλωμάτων, αεροσκάφη, πλοία, πύραυλοι, πύραυλοι, αυτοκίνητα και οικιακές συσκευές.

Η Sinuo παρέχει ολοκληρωμένες λύσεις διέγερσης και δοκιμών, διασφαλίζοντας τη συμμόρφωση της ποιότητας του προϊόντος με τα εθνικά και διεθνή πρότυπα, συμπεριλαμβανομένων των GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,και ASTM.

Επιλογή μηχανής δονήσεων και δομή γεννήτριας

Προϋποθέσεις δοκιμής που παρέχονται από τον πελάτη
Τύποι δοκιμών: σάρωση sinus, τυχαία, κλασικό σοκ
Περιοχή απόκρισης συχνοτήτων: 1-3000Hz
Ο τύπος: A(g)=(2πf) 2Dcm/980 ∆A=0,002DmmF2 D=A/0,002F2 F=M(kg) ×A(g

Διαμόρφωση εξοπλισμού

Σχέδιο	Οδηγίες διαμόρφωσης	Ποσότητα ΕΠΕ
Σώμα τραπεζιού δονήσεων	Α30F44 ηλεκτρομαγνητική γεννήτρια διέγερσης	1 SET
Συσκευή ελέγχου αυτοματοποιημένου κέντρωσης	Σύστημα κέντρωσης κινητής τροχιάς	1 SET
Σύστημα ψύξης	B153S Φανατικός ψύκτης (συμπεριλαμβανομένου του σιγαστήρα)	1 SET
Περαιτέρω παρακολούθηση	Πίνακας κατακόρυφης επέκτασης VT150	1 SET
Ενισχυτής ισχύος	Ηλεκτρονικός ενισχυτής ισχύος διακόπτη LA-40KVA	1 SET
Σύστημα προστασίας	Σύστημα προστασίας με εφοδιασμό	1 SET
Ηλεκτρική τροφοδοσία	Ηλεκτρική τροφοδοσία διέγερσης	1 SET
Ελεγκτής δονήσεων	Ψηφιακός ελεγκτής δονήσεων VCSusb-2 (2 κανάλια)	1 SET
Αισθητήρες	Αισθητήρας επιτάχυνσης συστήματος	1 PCS
Υπολογιστικό σύστημα	Υπολογιστής ελέγχου	1 SET

Τεχνικές παραμέτρους

Α30F44 Ηλεκτρομαγνητικός γεννήτης διέγερσης

Μέγιστη δύναμη σινουσοειδούς διέγερσης	4000Kg.f κορυφή
Μέγιστη τυχαία συναρπαστική δύναμη	4000Kg.f rms
Μέγιστη δύναμη διέγερσης από την πρόσκρουση	8000Kg.f κορυφή
Πεδίο συχνότητας	1 ∆3000 Hz
Μέγιστη μετατόπιση	100 mm p-p
Μέγιστη ταχύτητα	2.0m/s
Μέγιστη επιτάχυνση	100G (980 m/s2)
Πρώτης τάξης συχνότητα συντονισμού	2500 Hz±5%
Χρήσιμο φορτίο	1000 κιλά
Συχνότητα απομόνωσης από δονήσεις	2.5 Hz
Μετακινούμενο διάμετρο σπείρας	Φ440 mm
Βάρος κινητής τροχιάς	60 κιλά
Διαρροή ροής	< 10 gauss
Επιτρεπόμενη εκκεντρική στιγμή	> 500N.m
Μέγεθος εξοπλισμού	1400 mm × 980 mm × 1230 mm (εκτός από κάθετη πλατφόρμα επέκτασης)
Βάρος του εξοπλισμού	2800 κιλά

LA-40K ψηφιακός ενισχυτής ισχύος μετάδοσης

Δύναμη εξόδου	50KVA
Τεχνική ένταση	110Vrms
ρεύμα εξόδου	500 χιλιάδες
ΣΕΠ	≥ 70dB
Μέγεθος ενισχυτή	910 mm × 620 mm × 2050 mm

Σύστημα προστασίας από σέρβο

Πλήρεις λειτουργίες προστασίας, συμπεριλαμβανομένης της θερμοκρασίας, της πίεσης του ανέμου, της υπερδιέταξης, της υπερτάσης, του υπερστροφικού ρεύματος, της υποτάσης εισόδου, της εξωτερικής βλάβης, της παροχής ρεύματος ελέγχου, της λογικής βλάβης,και απώλεια φάσης εισόδου.

Ψηφιακός ελεγκτής δονήσεων VCSusb-2

Διαμόρφωση υλικού	2 ταυτόχρονα κανάλια εισόδου, 1 κανάλι εξόδου
Μονάδα λειτουργίας ελέγχου	Σινικό, τυχαίο, κλασικό σοκ.
Υπολογιστής ελέγχου	Αρχικός υπολογιστής μάρκας με οθόνη LCD
Λογισμικό	Αγγλική λειτουργία, ανάλυση πεδίου χρόνου και πεδίου συχνότητας, πηγή σήματος, ανάλυση σάινος συχνότητας, αυτόματη δημιουργία αναφοράς δοκιμής WORD

Αισθητήρας επιτάχυνσης LTE C04A07

Περιοχή συχνοτήτων	1-8000Hz
Αισθησία	30mv/g
Πεδίο θερμοκρασίας	-40 - 160°C

Πίνακας κατακόρυφης επέκτασης VT2012

Υλικό	Λύκος μαγνησίου, σκληρή ανωδική επιφάνεια
Μέγεθος πίνακα	2000×1200 mm
Σταθερή τρύπα	M10 ορθογώνια κατανομή 100mm*100mm μανίκι βίδας από ανοξείδωτο χάλυβα
Επεξεργασία	Σίνος 100 Hz, τυχαίο 200 Hz
Βάρος	Περίπου 340 κιλά.

Β153S Φανατικός ψύκτης (συμπεριλαμβανομένου του σιγαστήρα)

Δύναμη ανεμιστήρα	15KW
Δυνατότητα ροής ανεμιστήρα	81.6m3/s
Πίεση ανεμιστήρα	0.075kgf/cm2

Ηλεκτρικές απαιτήσεις

Ηλεκτρική τροφοδοσία	3 φάσεις 5 καλωδίων 380V/50Hz 75 KVA
Συμπυκνωμένος αέρας	0.6Mpa
Αντίσταση εδάφους	≤4Ω

Συστατικά και χαρακτηριστικά του συστήματος

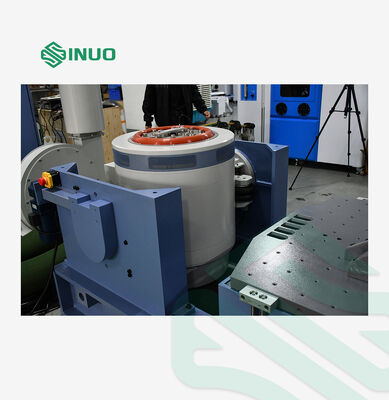

1. Σώμα τραπεζιού δονήσεων

Μετακινούμενη τροχιά:Χυμένα και χειροποίητα κινούμενα περιτυλίγματα με οπτοηλεκτρονικό σύστημα υποστήριξης φορτίου και διπλό ρυμουλκούμενο με αξιακή καθοδήγηση για ανώτερη αντοχή
Στρογγυλοπαλμός:Διπλή δομή μαγνητικού κυκλώματος με χαμηλή διαρροή ροής και ομοιόμορφο μαγνητικό πεδίο
Επιφάνεια σώματος:Προηγμένη επεξεργασία φωσφορικών υλών και τεχνολογία βαφής αυτοκινήτων για μακροχρόνια προστασία κατά της φθοράς και της σκουριάς
Ψυγείο τραπεζιού:Φανατικοί χαμηλού θορύβου με βελτιωμένη δομή εισόδου αέρα, αγωγός αέρα μελιού για περιστροφή διέγερσης και διπλό στρώμα αγωγού αέρα για βελτιωμένη ψύξη

2Ηλεκτρονικός ενισχυτής ισχύος

Αξιόπιστη τεχνολογία IGBT με υψηλή σταθερότητα και αξιοπιστία
Συμμόρφωση με τις απαιτήσεις του προτύπου "CE" της ΕΕ
Τεχνολογία διαμόρφωσης πλάτους παλμού με πολλαπλασιασμό σινουσοειδούς συχνότητας για υψηλή αναλογία σήματος-θόρυβου
Αρχή λειτουργίας διακόπτη τροφοδοσίας για υψηλή απόδοση μετατροπής
Τεχνολογία ηλεκτρονικής αυτόματης ανταλλαγής ρεύματος
Εξαιρετικές επιδόσεις ασφάλειας

3Σύστημα προστασίας σερβο

Ολοκληρωμένες λειτουργίες προστασίας, συμπεριλαμβανομένης της υπερτάσης του δικτύου ηλεκτρικής ενέργειας, της υποτάσης, της απώλειας φάσης, της σφάλματος λογικής, της διέλευσης της μονάδας ισχύος, της υπερθέρμανσης, της υπερτάσης εξόδου, της υπερτάσης εξόδου,Δύναμη κίνησης, υπερτόπιση πλατφόρμας, θερμοκρασία πλατφόρμας, εξωτερική διασύνδεση, και πολλά άλλα.

4Ψηλή πλατφόρμα επέκτασης.

Σχεδιασμένο ως πλατφόρμα για μεγαλύτερα δείγματα τοποθέτησης, διαθέσιμο σε τετράγωνες, στρογγυλές ή προσαρμοσμένες διαμορφώσεις.Όλες οι πλατφόρμες επέκτασης υποβάλλονται σε μοντελοποίηση και ανάλυση της συχνότητας των μεθόδων για την ελαχιστοποίηση του δυναμικού επιπτώματος των χαρακτηριστικών. χυμένο από κράμα μαγνησίου με προσκολλημένο υλικό αποσβεσμού.

5Φωτοηλεκτρικό αυτόματο σύστημα συγκέντρωσης

Ρυθμίζει αυτόματα τη θέση του κινούμενου σπείρου για τη διατήρηση της ισορροπημένης κατάστασης, διασφαλίζοντας ότι ο κινούμενος σπείρος παραμένει συγκεντρωμένος κατά τη διάρκεια των εργασιών φόρτωσης και εκφόρτωσης.

6Ψηφιακός ελεγκτής δονήσεων

Τεχνικές παραμέτρους ψηφιακού ελεγκτή δονήσεων

Διάδρομος εισόδου

Αριθμός καναλιών εισόδου	2 ταυτόχρονα κανάλια εισόδου
Τύπος σήματος εισόδου	Δυνατότητα εκκίνησης
Αντίσταση εισόδου	> 110 kΩ
Μέγιστο εύρος εισόδου τάσης	±10V
Μέγιστο εύρος εισόδου φόρτισης	±10000PC
ΣΕΠ	> 100dB
Φίλτρο	Αναλογικό φίλτρο 160dB/οκτάβα
Διασύνδεση εισόδου	Τρεις προαιρετικές εισροές: τάση, ICP και φόρτιση
Μέγιστη εισροή	±10VPEAK
Ανάλογο/ψηφιακό μετατροπέα (ADC)	24bit ανάλυση, δυναμικό εύρος: 114dB, μέγιστη συχνότητα δειγματοληψίας 192kHz
Χαρακτηριστικά κυκλώματος	Ενσωματωμένη πηγή σταθερού ρεύματος ICP και ενισχυτής φόρτισης, δύο περιοχές 10V/1V, προαιρετική ζεύξη AC/DC, αναλογικό φίλτρο αντι-αλυσίδας

Διάδρομος εξόδου

Αριθμός καναλιών εξόδου	1 κανάλι εξόδου
Τύπος σήματος εξόδου	Σήμα τάσης
Αντίσταση εξόδου	< 30Ω
Μέγιστο εύρος τάσης εξόδου	±10V
Μέγιστο ρεύμα εξόδου	100mA
Ακριβότητα πλάτους	2mV
Αρμονική στρέβλωση	< 95dBfs
Φίλτρο	Αναλογικό φίλτρο 160dB/οκτάβα
Αντίσταση καναλιών	Άγρος 0,04 dB, φάση ± 0.5
Ψηφιακός/αναλογικός μετατροπέας (DAC)	24 bit ανάλυση, δυναμικό εύρος: 120dB, μέγιστη συχνότητα δειγματοληψίας 192kHz
Χαρακτηριστικά κυκλώματος	Αναλογικό φίλτρο κατά της παραμόρφωσης· κυκλώματα προστασίας της εξόδου
Τύπος δοκιμής	Τυχαίος έλεγχος δονήσεων/σινουοειδής έλεγχος/τυπικός έλεγχος συγκρούσεων

Λειτουργίες ψηφιακού ελεγκτή δονήσεων

Τυχαίος έλεγχος

Χρησιμοποιεί τη μέθοδο εξισορρόπησης της λειτουργίας μεταφοράς με διαγράμματα φάσματος ισχύος που καθορίζονται από τον χρήστη.Συνεχή έξοδος τυχαίων σημάτων Gaussian για έλεγχο κλειστού κυκλώματος πολλών καναλιών σε πραγματικό χρόνο με προσαρμοστικούς αλγόριθμους για μη γραμμικές διακυμάνσεις συστήματος και αλλαγές φορτίου.

Περιοχή συχνοτήτων: 0~4800Hz (εκτασιμότητα έως 18750Hz)
Ανάλυση: 100, 200, 400, 800, 1600, 3200 φασματικές γραμμές
Πεδίο ισχύος ελέγχου: > 90dB
Στρατηγική ελέγχου: έλεγχος ενός διαύλου, σταθμισμένος μέσος όρος, μέγιστη τιμή, ελάχιστη τιμή

Έλεγχος του μυελού

Παρέχει υψηλής ποιότητας σήματα sinus και sinus sweep με έλεγχο πλάτους, ρυθμίσεις διαμονής και ευέλικτες ρυθμίσεις sweep.

Περιοχή συχνοτήτων: 1Hz~5000Hz (εκτασιμότητα έως 10000Hz)
Χρόνος κλειστού βρόχου: 5 mS
Επικαιροποιημένη μέθοδος:
Τρόποι σαρώσεως συχνοτήτων: γραμμικοί (0~6000 Hz/min) και λογαριθμικοί (0~100 Oct/min)
Κατεύθυνση σάρωσης: πάνω, κάτω
Διάρκεια σαρώματος: ρυθμιζόμενη ως αριθμός σαρώσεων ή χρόνων δοκιμής

Κλασικό Σοκ

Χρησιμοποιεί τη μέθοδο εξισορρόπησης μεταφοράς λειτουργίας που υποστηρίζει διάφορους τύπους κυματικής μορφής, συμπεριλαμβανομένου του μισού κύματος sinus, κύματος καμπάνιας, ορθογώνιου κύματος, τραπεζοειδούς κύματος, κύματος πριονιδωτού κύματος,Πίσω κορυφή βελονοδοντικό κύμα, και τριγωνικό κύμα.

Διάρκεια παλμού: 0,5 έως 3.000mS
Μέγιστο εύρος ζώνης ανάλυσης: 18750 Hz
Μέγεθος πλαισίου: έως 16384
Συμμόρφωση: MIL-STD-810 (στρατιωτικό πρότυπο των ΗΠΑ), πρότυπο ISO, όρια ελέγχου διακοπής που καθορίζονται από τον χρήστη
