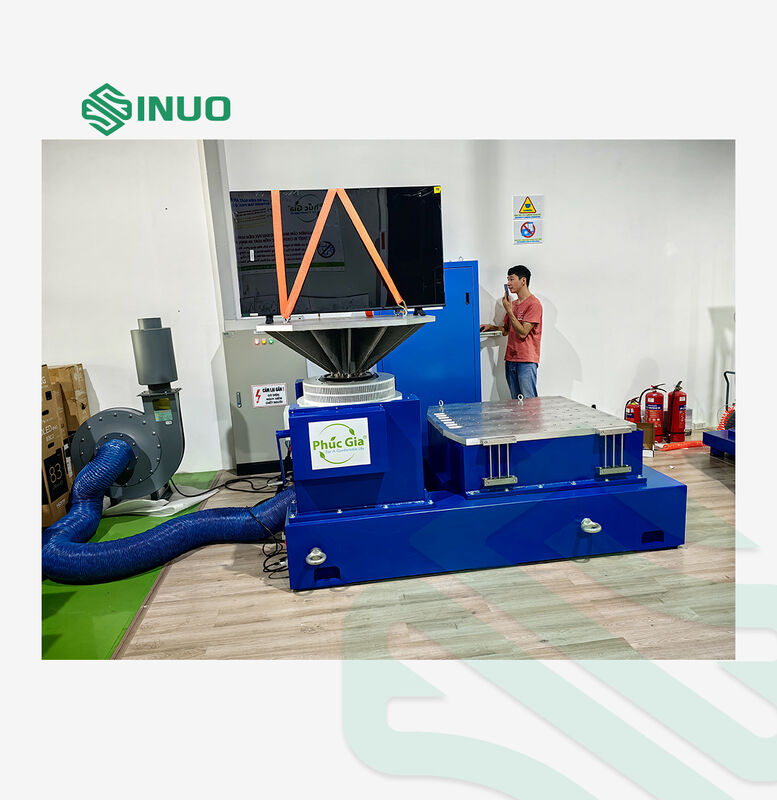

Σύστημα Δοκιμών Δονήσεων Μεταφοράς με Κάθετα και Οριζόντια Τραπέζια

Έργο

Οδηγίες διαμόρφωσης

Ποσότητα

1.

Σώμα τραπεζιού δόνησης

Ηλεκτρομαγνητική γεννήτρια διέγερσης VG4000-100

1 ΣΕΤ

Αυτόματη συσκευή κεντραρίσματος για κινούμενο πηνίο

1 ΣΕΤ

Ανεμιστήρας ψύξης BL-4000 (συμπεριλαμβανομένου του σιγαστήρα)

1 ΣΕΤ

Κάθετο τραπέζι επέκτασης VT60 (600×600mm)

1 ΣΕΤ

Οριζόντια ολίσθηση φιλμ λαδιού HB120 (1200×1200mm)

1 ΣΕΤ

2.

Ψηφιακός μεταγωγικός ενισχυτής ισχύος

Ψηφιακός μεταγωγικός ενισχυτής ισχύος LA-45KVA

1 ΣΕΤ

Σύστημα προστασίας σερβο

1 ΣΕΤ

Τροφοδοσία διέγερσης

1 ΣΕΤ

3.

Ψηφιακός ελεγκτής δόνησης VCS-2

2-κάναλος ψηφιακός ελεγκτής δόνησης

1 ΣΕΤ

Αισθητήρας επιτάχυνσης συστήματος

2 ΤΕΜ

Υπολογιστής ελέγχου

1 ΣΕΤ

4.

Αξεσουάρ

Καλώδια σύνδεσης/σωλήνες νερού/σωλήνες αέρα

1 ΣΕΤ

Οδηγίες λειτουργίας, εκθέσεις επιθεώρησης, πιστοποιητικά, εγχειρίδια συντήρησης

1 ΣΕΤ

Εργαλεία αξεσουάρ (κλειδί τύπου Τ, εξαγωνικό κλειδί, κατσαβίδι κ.λπ.)

1 ΣΕΤ

CD εγκατάστασης λογισμικού ελέγχου/ανταλλακτικά

1 ΣΕΤ

Παράμετροι ηλεκτρομαγνητικής γεννήτριας διέγερσης VG4000-100

Μέγιστη ημιτονοειδής δύναμη διέγερσης

4000Kg.f αιχμή (40KN)

Μέγιστη τυχαία διεγερτική δύναμη

4000Kg.f rms (40KN)

Μέγιστη δύναμη πρόσκρουσης

8000Kg.f αιχμή (80KN)

Εύρος συχνοτήτων

1～2700 Hz

Μέγιστη μετατόπιση

100 mm p-p

Μέγιστη ταχύτητα

2m/s

Μέγιστη επιτάχυνση

100G (980 m/s²)

Σχέση μέγιστου φορτίου και επιτάχυνσης: F=M.A

5G(49m/s²)

10G(98m/s²)

20G(196m/s²)

30G(294m/s²)

760kg

360kg

160kg

93kg

Συχνότητα συντονισμού πρώτης τάξης:

2500 Hz±5%

Μέγιστο φορτίο:

800 kg

Συχνότητα απομόνωσης δόνησης:

2.5 Hz

Διάμετρος κινούμενου πηνίου:

Ф420 mm

Βάρος κινούμενου πηνίου:

40kg

Διαρροή ροής

＜10gauss

Επιτρεπόμενη εκκεντρική ροπή

＞500N.m

Μέγεθος εξοπλισμού

1400mm×1300mm×1240mm (χωρίς το κάθετο τραπέζι επέκτασης)

Βάρος εξοπλισμού

3600 kg

Ψηφιακός μεταγωγικός ενισχυτής ισχύος LA-45

Ισχύς εξόδου

45KVA

Τάση εξόδου

110Vrms

Ρεύμα εξόδου

400Arms

SNR

≥70dB

Μέγεθος ενισχυτή

810mm×555mm×1810mm

Σύστημα προστασίας σερβο

Λειτουργία

Θερμοκρασία, πίεση ανέμου, υπερ-μετατόπιση, υπέρταση, υπερ-ρεύμα, υπο-τάση εισόδου, εξωτερικό σφάλμα, τροφοδοσία ελέγχου, λογικό σφάλμα, απώλεια φάσης εισόδου

Ψηφιακός ελεγκτής δόνησης VCSusb-2

Διαμόρφωση υλικού

2 ταυτόχρονα κανάλια εισόδου, 1 κανάλι εξόδου

Μονάδα λειτουργίας ελέγχου

Ημίτονο, τυχαίο, τυπικό σοκ

Υπολογιστής ελέγχου

Αρχικός υπολογιστής μάρκας με οθόνη LCD

Λογισμικό

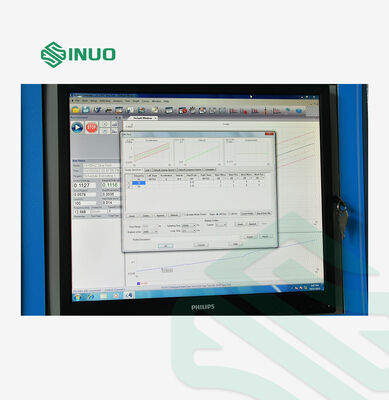

Ελληνική/Αγγλική λειτουργία, ανάλυση χρονικού και τομέα συχνότητας, πηγή σήματος, ανάλυση σάρωσης συχνότητας ημιτόνου κ.λπ. μπορεί να εκτελεστεί. Μπορεί να δημιουργήσει αυτόματα αναφορές δοκιμών WORD, να εμφανίσει, να αποθηκεύσει, να ορίσει παραμέτρους δοκιμής και να αναλύσει λειτουργίες σημάτων και δεδομένων.

Επιταχυντής συστήματος

Εύρος συχνοτήτων: 1—12000Hz

Ευαισθησία: 30PC/g

Εύρος θερμοκρασίας: -24 - 250°C

Κάθετο τραπέζι επέκτασης VT60

Υλικό

Κράμα μαγνησίου, σκληρυμένη επιφάνεια

Μέγεθος τραπεζιού

600×600 mm

Σταθερή τρύπα

M8 ορθογώνια κατανομή 100mm*100mm χιτώνιο βίδας από ανοξείδωτο χάλυβα, ανθεκτικό και ανθεκτικό στη φθορά

Όριο ανώτατης χρήσης συχνότητας

Ημίτονο 2000 Hz, Τυχαίο 2000 Hz

Βάρος

Περίπου 60Kg

HB120 οριζόντιο τραπέζι ολίσθησης φιλμ λαδιού

Υλικό

Κράμα μαγνησίου, σκληρυμένη επιφάνεια

Μέγεθος τραπεζιού

1200×1200 mm

Σταθερή τρύπα

M12 ορθογώνια κατανομή 100mm*100mm χιτώνιο βίδας από ανοξείδωτο χάλυβα, ανθεκτικό και ανθεκτικό στη φθορά

Όριο ανώτατης χρήσης συχνότητας

Ημίτονο 500 Hz, Τυχαίο 2000 Hz

Βάρος

Περίπου 170Kg

Ανεμιστήρας ψύξης BL-5000

Ισχύς ανεμιστήρα:

15KW

Ροή ανεμιστήρα:

1.2m³/s

Πίεση ανεμιστήρα:

6.5kpa

Ηλεκτρικές απαιτήσεις

Τροφοδοσία

AC 3-φάσεων 380V/50Hz 65 KW

Συμπιεσμένος αέρας

0.6Mpa

Αντίσταση γείωσης

≤4Ω
