Ηλεκτρικός εξοπλισμός δοκιμής ασφάλειας
Created with Pixso.

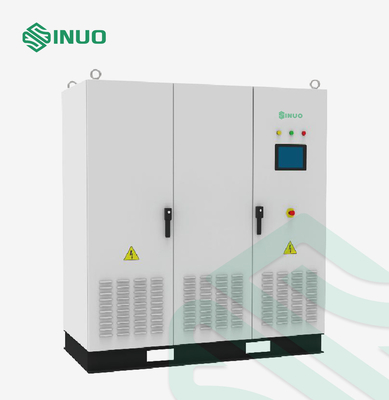

Αμφίδρομη παροχή συνεχούς ηλεκτρικού ρεύματος υψηλής τάσης για τα ηλεκτρικά τμήματα οχημάτων

Αμφίδρομη παροχή συνεχούς ηλεκτρικού ρεύματος υψηλής τάσης για τα ηλεκτρικά τμήματα οχημάτων

Ονομασία μάρκας: Sinuo
Αριθμός μοντέλου: SNEEV
Τροποποιημένο: 1
τιμή: Customized
Όροι πληρωμής: T/T
Ικανότητα εφοδιασμού: 10 σύνολα/μήνας
Λεπτομέρειες
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
Calibration Certificate (Cost Additional)
Σειρά τάσης παραγωγής:
24.0-800.0VDC
Ακρίβεια τάσης παραγωγής:
0.1%FS
Εκτιμημένο ρεύμα:
μπορέστε να προσαρμοστείτε
Τρέχουσα ακρίβεια:
0.1%FS
Παροδικός χρόνος αποκατάστασης:
5ms
Χρόνος ανόδου τάσης:
10ms (10%~90%load)
Τρέχων χρόνος ανόδου:
10ms (10%~90%load)
Επίδραση τάσης πηγής:
≤0.1%
Συσκευασία λεπτομέρειες:
Περίπτωση κοντραπλακέ
Δυνατότητα προσφοράς:
10 σύνολα/μήνας
Επισημαίνω:

Αμφίδρομη παροχή συνεχούς ηλεκτρικού ρεύματος υψηλής τάσης

,

40kW παροχή συνεχούς ηλεκτρικού ρεύματος υψηλής τάσης

,

60kW παροχή συνεχούς προγραμματίσημη ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος

Περιγραφή του προϊόντος





Αμφίδρομη παροχή ηλεκτρικού ρεύματος ΣΥΝΕΧΟΥΣ δοκιμής για τα ηλεκτρικά τμήματα οχημάτων



Επισκόπηση εξοπλισμού




Οι διπλής κατεύθυνσης παροχές ηλεκτρικού ρεύματος ΣΥΝΕΧΟΎΣ δοκιμής σειράς SNEEV υιοθετούν την υψηλής συχνότητας διόρθωση PWM και τη διπλής κατεύθυνσης τεχνολογία μετατροπής DCDC, τεχνολογία ψηφιακού ελέγχου DPGA, για να επιτύχουν την υψηλής απόδοσης ΣΥΝΕΧΉ υψηλής ισχύος παραγωγή, και να έχουν τη λειτουργία της ενέργειας 100% να ανατροφοδοτήσει στο πλέγμα, παράγοντας δύναμης μέχρι 0,99, ακρίβεια μέχρι 0,1%. Έναντι του συμβατικού αμφίδρομου ρεύματος, η σειρά τάσης παραγωγής είναι ευρύτερη, και η παραγωγή μεγάλης έκτασης και υψηλής ακρίβειας του συνόλου - η κλίμακα μπορεί να πραγματοποιηθεί.



Με την προγραμματίσημη λειτουργία παραγωγής, μπορεί να χρησιμοποιηθεί για πολλές περιπτώσεις μέσω του διαφορετικού κενού λογισμικού κιβωτίων. Κυρίως χρησιμοποιημένος στην έρευνα και την ανάπτυξη και τη δοκιμή των ηλεκτρικών οχημάτων (ελεγκτές), των ηλεκτρικών συστημάτων οχημάτων powertrain, των ηλεκτρικών συστημάτων μετάδοσης οχημάτων, των συστημάτων αποθήκευσης, των φορτιστών, των σταθμών φόρτισης, και του large-capacity πακέτου μπαταριών που φορτίζει και που εκφορτίζει.

Αυτή η σειρά παροχών ηλεκτρικού ρεύματος μπορεί να εκτελέσει τα πειράματα προσομοίωσης στην ισχύ εισαγωγής, ρεύμα παραγωγής, ικανότητα υπερφόρτωσης, να αντισταθεί την τάση, την αποδοτικότητα της μηχανής, την τρέχουσες, μέγιστες ταχύτητα κλειδώνω-στροφέων, την υπερβολική επιτάχυνση, και τη σίτιση ισχύος του ηλεκτρικού ελεγκτή μηχανών οχημάτων. Μπορεί να ανατροφοδοτήσει την ενέργεια της πίσω ηλεκτρεγερτικής δύναμης στο πείραμα υπερβολικής επιτάχυνσης μηχανών στο πλέγμα σε πραγματικό - χρόνος να αποφευχθεί η ζημία στον ελεγκτή. Χρησιμοποιείται ευρέως στη νέα ενεργειακή αυτοκινητική βιομηχανία.



Τεχνικές παράμετροι




Όνομα Αμφίδρομη τάση ΣΥΝΕΧΟΥΣ δοκιμής
Πρότυπο Sneev800-80 SNEEV800-160 SNEEV800-200 SNEEV800-300

SNEEV

800-6000

SNEEV

800-1000

Εκτιμημένη δύναμη 40kW 80kW 100kW 150kW 300kW 500kW
Δύναμη τιμής κορυφής 60kW 120kW 150kW 225kW 425kW 750kW



Βασικές λειτουργίες



Λειτουργία παραγωγής Παρέχετε τις διάφορες προδιαγραφές των ΣΥΝΕΧΩΝ καλωδίων
Λειτουργία απομόνωσης Ενσωματωμένος μετασχηματιστής απομόνωσης
Καλωδίωση Τερματικό εισαγωγής: τριφασικός τριών καλωδίων



Παράμετροι παραγωγής



Τρόπος παραγωγής Σταθερή τάση (βιογραφικό σημείωμα), σταθερός τρέχων (CC), σταθερή ισχύς (CP)
σειρά τάσης 24.0-800.0VDC
Εκτιμημένο ρεύμα ± (0-80) Α ± (0-160) Α ± (0-200) Α ± (0-300) Α ± (0-600) Α ± (0-1000) Α
Μέγιστο ρεύμα ±120A ±240A ±300A ±450A ±900A ±1500A
Ακρίβεια τάσης 0.1%FS, ψήφισμα: 0.1V
Τρέχουσα ακρίβεια 0.1%FS, ψήφισμα: 0.1A
Ακρίβεια δύναμης 0.2%FS, ψήφισμα: 10W
Κυματισμός (Vpp) 0.2%FS
Παροδικός χρόνος αποκατάστασης 5ms
Χρόνος ανόδου τάσης 10ms (10% load~90%load)
Τρέχων χρόνος ανόδου 10ms (- 90%load~+90%load)
Επίδραση τάσης πηγής/επίδραση φορτίων ≤0.1%



Λειτουργία παραγωγής



Επίδειξη Οθόνη αφής χρώματος μεγάλης οθόνης
Έκδοση κυματισμών Τάση και τρέχουσα κλίση, σκάλα, έλεγχος κύκλων, έλεγχος άλματος, προσομοίωση καμπυλών απαλλαγής μπαταριών
Στάση έκτακτης ανάγκης κουμπί έκτακτης ανάγκης
Έλεγχος έναρξης Χωριστός έλεγχος της απαλλαγής, της δαπάνης και της στάσης
Λειτουργία διεπαφών BMS Μπορέστε ελεύθερα να θέσετε τις εντολές επικοινωνίας BMS, τους αρχικούς όρους, κ.λπ. προκειμένου να προστατεύσει εγκαίρως
Μαλακή έναρξη Pre-charge λειτουργία
Λειτουργία προστασίας
Συσκευή προστασίας Overcurrent IGBT, υπερθέρμανση IGBT, υπερθέρμανση μετασχηματιστών, overvoltage παραγωγής και undervoltage, overcurrent, υπερφόρτωση, βραχυκύκλωμα



Μακρινή διεπαφή



Διεπαφή επικοινωνίας Πρότυπα: RS485, προαιρετικό: ΜΠΟΡΕΣΤΕ, ETHERNET, USB
Παράμετροι εισαγωγής
Αριθμός φάσης εισαγωγής 3-phase 3 wire+PE
Σειρά τάσης εισαγωγής 323V~437V (Λ-Λ)
Φάσμα συχνότητας εισαγωγής 45~55Hz
Παράγοντας δύναμης εισαγωγής >0.99
Αρμονικές εισαγωγής ≤3%
Χρόνος διακοπής ≤10ms (+90%load ~ -90%load)



Συνθήκες εργασίας



Θερμοκρασία εργασίας -20~45℃
Υγρασία εργασίας 10~90%RH (καμία συμπύκνωση)



Όγκος και βάρος



Μέγεθος (W*H*D χιλ.) 1200*1960*800 1400*1960*800 2600*1960*800 4500*1960*1000
Βάρος 500 600 800 1000 1800 3200



Κύρια χαρακτηριστικά γνωρίσματα




1. Η τάση μπορεί να φθάσει σε 800V, ενιαίο τρέχον -1000A~+1000A/power 40~500kW Το πλέγμα ανατροφοδοτεί τη λειτουργία: Έχει και τη δύναμη και τα χαρακτηριστικά φορτίων συγχρόνως. Εκτός από την απόδοση της υψηλής ισχύος παροχής ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος, συνειδητοποιεί ότι η αυτόματη ενέργεια ανατροφοδοτεί στη λειτουργία φορτίων πλέγματος, η οποία είναι σημαντικά πλεονεκτήματα εξοικονόμησης ενέργειας της μειωμένων κατανάλωσης και της προστασίας του περιβάλλοντος



2. Υιοθέτηση της διόρθωσης υψηλής συχνότητας PWM και της αμφίδρομης τεχνολογίας DCDC, του καθαρού ψηφιακού ελέγχου, της ισχυρής λειτουργίας και της υψηλής αξιοπιστίας



3. Ακρίβεια 0,1% Φ. S παραγωγής



4. CC, βιογραφικό σημείωμα, τρόποι παραγωγής CP τρία



5. Pre-charge λειτουργία



6. Λειτουργία προσομοίωσης μπαταριών (εσωτερικός τρόπος αντίστασης), η οποία μπορεί να μιμηθεί τα χαρακτηριστικά παραγωγής των μπαταριών λίθιου, των lead-acid μπαταριών, και των μπαταριών υδρίδιων νικέλιο-μετάλλων (προαιρετικών)



7. Λειτουργία στάσεων έκτακτης ανάγκης



8. Έκδοση κυματοειδούς, αποθήκευση, και λειτουργίες παραγωγής (προαιρετικές)



9. Η πολλαπλάσια προστασία λειτουργεί: η κάτω από-τάση παραγωγής, απώλεια φάσης, over-voltage παραγωγής, υπερθέρμανση IGBT, over-current IGBT, προστασία πέρα-θερμοκρασίας, βραχυκυκλώνει την τρέχουσα προστασία ορίου



10. Η επικοινωνία και ο μακρινός-έλεγχος λειτουργούν: τυποποιημένο RS485, RS232 και ΜΠΟΡΕΊ (προαιρετικός).



Εφαρμογή




1. Η ηλεκτρικοί μηχανή και ο ελεγκτής οχημάτων εξετάζουν: τα πειράματα προσομοίωσης συμπεριφοράς στην ισχύ εισαγωγής, ρεύμα παραγωγής, ικανότητα υπερφόρτωσης, αντιστέκονται την τάση και την αποδοτικότητα μηχανών, το ρεύμα κλειδώνω-στροφέων, την ταχύτητα, και τα χαρακτηριστικά υπερβολικής επιτάχυνσης του ηλεκτρικού ηλεκτρικού ελεγκτή οχημάτων ηλεκτρικό σύστημα κίνησης οχημάτων, γενική δοκιμή συστημάτων επιχειρήσεων δύναμης.



2. Δοκιμή αναστροφέων ενεργειακής αποθήκευσης



3. Δοκιμή σωρών χρέωσης



4. Δοκιμή δαπανών και απαλλαγής μπαταριών



5. Δοκιμή συστημάτων κίνησης μηχανών



6. Δοκιμή μηχανών συγκόλλησης
