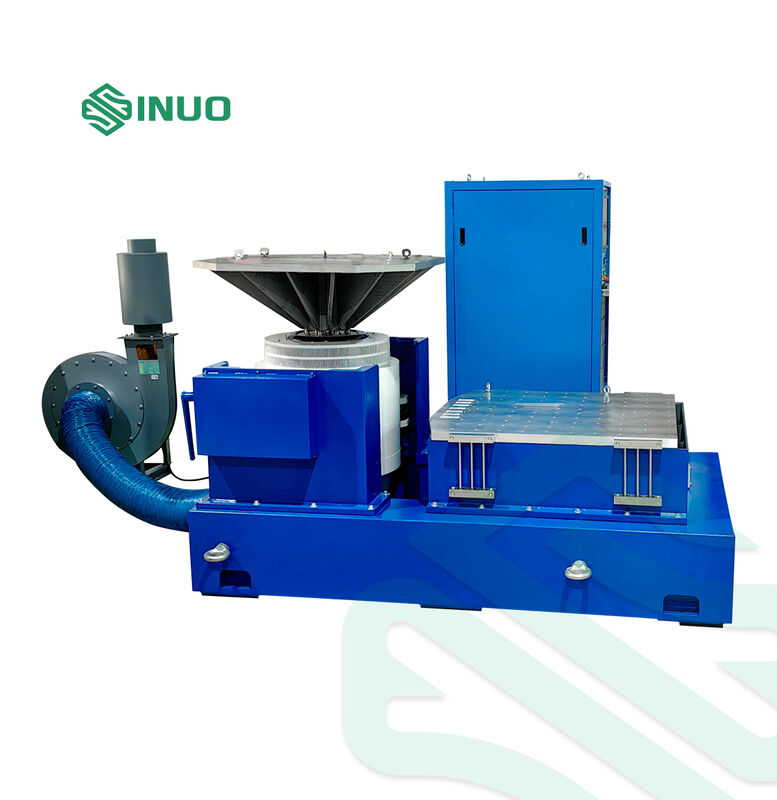

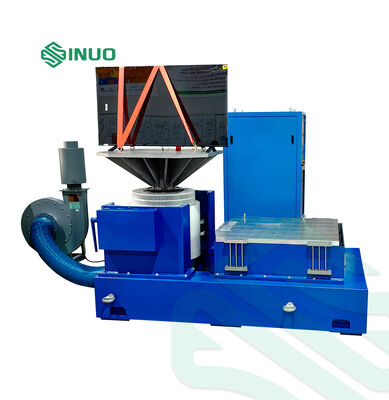

Σύστημα Δοκιμών Δονήσεων Υψηλών Επιδόσεων για Ηλεκτρονικά Αυτοκινήτων και Αεροδιαστημικής

Σύστημα Δοκιμών Δονήσεων Υψηλών Επιδόσεων για Ηλεκτρονικά Αυτοκινήτων και Αεροδιαστημικής

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SN553- EV310HG60VT60VCSusb-2
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5 σετ/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

ημιτονοειδής δύναμη:

1000kg.f

Μέγιστο. Ταχύτητα:

1,8 m/s

Φορτίο επί πληρωμή:

300 κιλά

Διάμετρος οπλισμού:

Ф240 χιλ.

Μέγιστο. Εκτόπισμα:

76 mm σελ

Μέγιστο. Επιτάχυνση:

82G (800 m/s2)

Συσκευασία λεπτομέρειες:

Περίπτωση κοντραπλακέ

Δυνατότητα προσφοράς:

5 σετ/μήνα

Επισημαίνω:

RS485 αναπαραγωγικό συνεχές ηλεκτρονικό φορτίο

Αναπαραγωγικό συνεχές ηλεκτρονικό φορτίο βιογραφικού σημειώματος

Αναπαραγωγικό ηλεκτρονικό φορτίο διόρθωσης PWM

Περιγραφή του προϊόντος

Σύστημα δοκιμών υψηλών επιδόσεων για δονήσεις για την αυτοκινητοβιομηχανία και την αεροδιαστημική ηλεκτρονική

Αυτό το προηγμένο σύστημα δοκιμών δονήσεων προσομοιώνει πραγματικές περιβαλλοντικές συνθήκες για την επικύρωση της αντοχής και της αξιοπιστίας των ηλεκτρονικών εξαρτημάτων που χρησιμοποιούνται σε εφαρμογές αυτοκινήτων και αεροδιαστημικής βιομηχανίας.

Εφαρμογές προϊόντων

Οι δοκιμές δονήσεων περιλαμβάνουν συναρπαστικά εξαρτήματα ή συσκευές για την αξιολόγηση της απόδοσής τους υπό πραγματικές περιβαλλοντικές συνθήκες.Τα συστήματά μας είναι σχεδιασμένα για ένα ευρύ φάσμα βιομηχανικών προϊόντων, συμπεριλαμβανομένων των πλακών κυκλωμάτων., αεροσκάφη, πλοία, πύραυλοι, πύραυλοι, αυτοκίνητα και οικιακές συσκευές.

Η Sinuo παρέχει ολοκληρωμένες λύσεις διέγερσης και δοκιμών που επικυρώνουν την ποιότητα του προϊόντος σύμφωνα με εθνικά και διεθνή πρότυπα, συμπεριλαμβανομένων των GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,και ASTM.

Μεθοδολογία δοκιμών δόνησης

Παράμετροι διαμόρφωσης δοκιμής:

Προϋποθέσεις δοκιμής που καθορίζονται από τον πελάτη
Τύποι δοκιμών: σάρωση sinus και τυχαία δονήσεις
Περιοχή απόκρισης συχνοτήτων: 2-5000Hz
Ο τύπος υπολογισμού: A(g) = ((2πf) 2Dcm/980 ∆A=0,002DmmF2

Σχέδιο βασικού εξοπλισμού

Τεχνικές παραμέτρους VG1000-76 ηλεκτρομαγνητικής γεννήτριας διέγερσης

Μέγιστη δύναμη σινουσοειδούς διέγερσης	1000kg.f κορυφή
Μέγιστη τυχαία συναρπαστική δύναμη	1000Kg.f r.ms
Μέγιστη δύναμη διέγερσης από την πρόσκρουση	2000Kg.f μέγιστη
Πεδίο συχνότητας	1-2900 Hz
Μέγιστη μετατόπιση	76 mm p-p
Μέγιστη ταχύτητα	10,8 m/s
Μέγιστη επιτάχυνση	82G (800 m/s2)
Πρώτης τάξης συχνότητα συντονισμού	3200 Hz±5%
Χρήσιμο φορτίο M1+M2	300 κιλά
Συχνότητα απομόνωσης από δονήσεις	2.5 Hz
Μετακινούμενο διάμετρο σπείρας	Φ240 mm
Βάρος κινητής τροχιάς	14 κιλά
Διορισμένη εκκεντρική στιγμή	350 N.M.
Στροφή στο τραπέζι.	16 × M10
Διαρροή ροής	< 10 gauss
Επιτρεπόμενη εκκεντρική στιγμή	300 Ν.μ.
Μέγεθος εξοπλισμού	945 mm × 720 mm × 784 mm
Βάρος του εξοπλισμού	1000 κιλά

Μέγιστο φορτίο έναντι σχέσης επιτάχυνσης (Sine):

Επιτάχυνση	Μέγιστο φορτίο
5G	188 κιλά
10G	88 κιλά
20G	38 κιλά
30G	21 κιλά

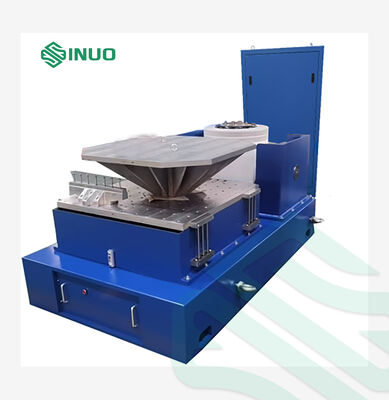

Οριζόντια συρόμενη πλατφόρμα

Η σχεδίαση της οριζόντιας διαφάνειας χαρακτηρίζεται από υψηλή ικανότητα ροπής ανατροπής και πλευρική συγκράτηση.παρέχει εξαιρετικά όρια δυναμικής ροής, διατηρώντας ταυτόχρονα τα βέλτιστα χαρακτηριστικά αποσβέσεως της ταινίας πετρελαίου καθοδήγησηςΗ οριζόντια συσσωρευτική πίνακα συρρίκνωσης περιλαμβάνει πλάκα συρρίκνωσης, κεφάλι σύνδεσης, φυσική πλάκα γρανίτη, οριζόντια βάση πίνακα συρρίκνωσης, και ανεξάρτητη πηγή πετρελαίου.

Χαρακτηριστικά συστήματος

Υψηλή απόδοση και αξιοπιστία

Ο έλεγχος κλειστού κυκλώματος μέσω επεξεργαστή DSP με ανεξάρτητο από τον υπολογιστή κυκλώμα ελέγχου εξασφαλίζει την ανταπόκριση του συστήματος σε πραγματικό χρόνο και υψηλή απόδοση.εγγύηση αξιοπιστίας και ακρίβειαςΌλα τα κανάλια εισόδου διαθέτουν ADC ανάλυσης 24 bit, σχεδιασμό υλικού χαμηλού θορύβου και ενσωματωμένα αναλογικά / ψηφιακά φίλτρα anti-aliasing.

Εύκολη λειτουργία

Εφαρμοστικό λογισμικό βασισμένο σε Windows με διαισθητική λειτουργία και ολοκληρωμένες βοηθητικές λειτουργίες.Επεκτά ρυθμίσεις παραμέτρων δοκιμής με USB2.0 διεπαφή για απρόσκοπτη ενσωμάτωση υπολογιστών.

Δυνατή και ευέλικτη λειτουργικότητα

Προηγμένη πλατφόρμα ελέγχου δονήσεων ικανή να χειρίζεται πολλαπλές πολύπλοκες εργασίες.Η αρθρωτή σχεδίαση επιτρέπει τη διαμόρφωση διαφορετικών εξαρτημάτων υλικού και λογισμικού για την κάλυψη διαφορετικών απαιτήσεων δοκιμών και αναλύσεων στην ίδια πλατφόρμα υλικού.

Ολοκληρωμένη ασφάλεια δοκιμών

Ο έλεγχος σήματος μικρής κλίμακας επιτρέπει την προεπισκόπηση των δονήσεων του συστήματος για την εκτίμηση του επιπέδου θορύβου και την ανάλυση της λειτουργίας μεταφοράς.αντικείμενα δοκιμήςΕνσωματωμένο κλειδί τερματισμού έκτακτης ανάγκης για άμεση διακοπή δοκιμής κατά τη διάρκεια ανωμαλιών του συστήματος.

Αυτοματοποιημένη αναφορά δοκιμών

Η ολοκληρωμένη τεκμηρίωση περιλαμβάνει λειτουργίες ελέγχου δοκιμών, ρυθμίσεις παραμέτρων, καμπύλες ελέγχου στόχου φάσματος,καμπύλες πεδίου χρόνου και πεδίου συχνότητας. Υποστηρίζει την άμεση εκτύπωση, προεπισκόπηση και ηλεκτρονική διανομή με προσαρμόσιμες μορφές αναφοράς.
