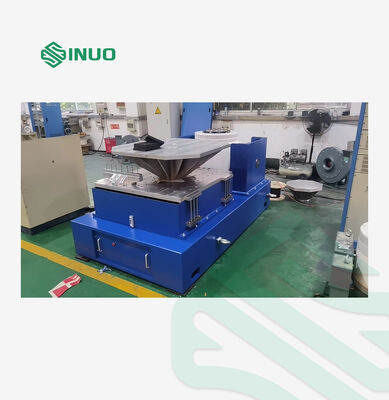

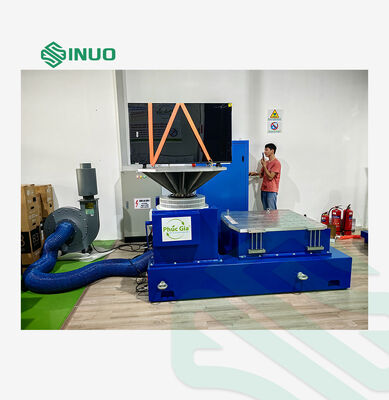

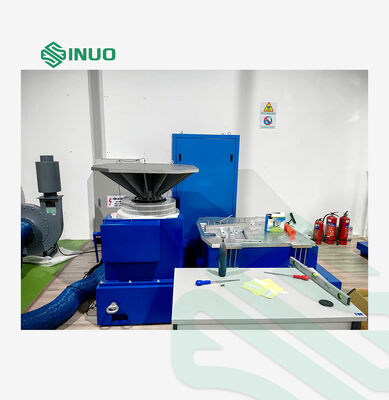

Σύστημα δοκιμής δονήσεων υψηλής χωρητικότητας με ενσωματωμένο ηλεκτροδυναμικό αναβοσβέστη

Σύστημα δοκιμής δονήσεων υψηλής χωρητικότητας με ενσωματωμένο ηλεκτροδυναμικό αναβοσβέστη

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SN553-EV222HG80VT80
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5 σετ/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

ημιτονοειδής δύναμη:

2400Kg.στ

Τυχαία δύναμη:

2200kg.f

Κλονισμός Froce:

4400 κιλά.

Max.Velocity:

2m/s

Μέγιστη επιτάχυνση:

100G (980 m/s2)

Φορτίο επί πληρωμή:

400 κιλά

Συσκευασία λεπτομέρειες:

θήκη από κόντρα πλακέ

Δυνατότητα προσφοράς:

5 σετ/μήνα

Επισημαίνω:

Ηλεκτρικός εξοπλισμός δοκιμής ασφάλειας WH AH

Ηλεκτρικός εξοπλισμός δοκιμής ασφάλειας επίδειξης LCD

RS232 συσκευή ανάλυσης συνεχούς δύναμης εναλλασσόμενου ρεύματος

Περιγραφή του προϊόντος

Σύστημα Δοκιμών Δονήσεων Υψηλής Χωρητικότητας με Ενσωματωμένο Ηλεκτροδυναμικό Αναδευτήρα

Εφαρμογή Προϊόντος

Οι δοκιμές δόνησης περιλαμβάνουν τη διέγερση ή την πρόκληση κραδασμών σε εξαρτήματα και συσκευές για την προσομοίωση πραγματικών περιβαλλοντικών συνθηκών. Αυτό το σύστημα έχει σχεδιαστεί για ένα ευρύ φάσμα βιομηχανικών εφαρμογών, συμπεριλαμβανομένων πλακετών κυκλωμάτων, αεροσκαφών, πλοίων, πυραύλων, πυραύλων, αυτοκινήτων και οικιακών συσκευών.

Η Sinuo παρέχει ολοκληρωμένες λύσεις διέγερσης και δοκιμών που συμμορφώνονται με εθνικά και διεθνή πρότυπα, συμπεριλαμβανομένων των GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC και ASTM.

Επιλογή Μηχανής Δόνησης και Δομή Γεννήτριας

Συνθήκες δοκιμής που παρέχονται από τον πελάτη
Τύποι δοκιμών: Σάρωση ημιτόνου; Τυχαίος
Εύρος απόκρισης συχνότητας: 2-5000Hz
Τύπος: A(g)=(2πf)²Dcm/980≒A=0.002DmmF² | D=A/0.002F² | F=M(kg)×A(g)

Διαμόρφωση Εξοπλισμού

Στοιχείο	Διαμόρφωση	Ποσότητα
1)	Αναδευτήρας δόνησης
	Αναδευτήρας A20S34 (συμπεριλαμβάνεται ο ελεγκτής πνευματικής κεντράρισμα)	1 σετ
	Ανεμιστήρας B752S (συμπεριλαμβάνεται σιγαστήρας και αγωγός)	1 σετ
	Head Expander VT80CM	1 σετ
	Οριζόντιο τραπέζι ολίσθησης HG80M	1 σετ
2)	Ενισχυτής ισχύος
	Ενισχυτής ισχύος LA20K (συμπεριλαμβανομένης της παροχής ρεύματος πεδίου)	1 σετ
3)	Ελεγκτής δόνησης-Vcs-02 (Συμπεριλαμβανομένου του υλικού και του προγράμματος λειτουργιών ελέγχου λογισμικού CDS
	Επιταχυνσιόμετρο (Συμπεριλαμβανομένου καλωδίου BNC-M5 χαμηλού θορύβου μήκους 7m)	2 σετ
	Υπολογιστής (Συμπεριλαμβανομένου πληκτρολογίου, ποντικιού και οθόνης)	0 σετ
4)	Τεκμηρίωση Εγχειρίδιο λειτουργίας, Λίστα συσκευασίας	1 σετ
5)	Αξεσουάρ
	Εργαλεία συντήρησης	1 σετ
	Τυπικά ανταλλακτικά

Προδιαγραφές

Προδιαγραφές αναδευτήρα
Peak Sine (Pk)	2400Kg.f αιχμή (24KN)
Τυχαίο (RMS)	2200Kg.f rms (22KN) @ISO5344
Shock (Pk)	4400Kg.f αιχμή (44KN) @6ms
Χρήσιμη συχνότητα	DC～3000Hz
Μέγιστη μετατόπιση (p-p)	51mm (2inch)
Μέγιστη ταχύτητα	2m/s
Μέγιστη επιτάχυνση	Ημίτονο:100g (980 m/s2)；Τυχαίο: 60g (588 m/s2)
Υποστήριξη κάθετου φορτίου	400 kg
Φυσικό της ανάρτησης σώματος Συχνότητα (Άξονας ώθησης)	Λιγότερο από 2,5 Hz
Διάμετρος οπλισμού	Ф340 mm
Βάρος οπλισμού	Περίπου 24kg
Θεμελιώδης συντονισμός Συχνότητα (Γυμνό τραπέζι)	2.600 Hz (ονομαστική) +/- 5%
Σημείο προσάρτησης φορτίου Σημεία (Τυπικό)	21 ένθετα από ανοξείδωτο χάλυβα M10
Πυκνότητα διαρρέοντος μαγνητικού πεδίου	＜10gauss
Επιτρεπόμενη μερική δύναμη	500.N.M
Διαστάσεις αναδευτήρα	1190mmL×860mmD×1060mmH
Προδιαγραφές ενισχυτή ισχύος LA20K
Ονομαστική χωρητικότητα εξόδου	22KVA
Λόγος σήματος προς θόρυβο	Μεγαλύτερο από 65 dB
Απόδοση ενισχυτή	Μεγαλύτερο από 90%
Συνολικές διαστάσεις ενισχυτή	650mmL×920mmD×1780mmH

Κύρια χαρακτηριστικά

1) Στιβαρό σύστημα ανάρτησης και γραμμική καθοδήγηση κίνησης, ισχυρή φέρουσα ικανότητα, καλές λειτουργίες καθοδήγησης, υψηλή σταθερότητα.
2) Αερόσακος κέντρου φορτίου με υψηλή στατική ακαμψία και χαμηλή δυναμική ακαμψία, ισχυρή φέρουσα ικανότητα, τέλεια απόδοση στην παραλλαγή πλάτους.
3) Υψηλής απόδοσης μεταγωγή ισχύος κατηγορίας D, ρεύμα αιχμής 3-sigma, χαμηλή κατανάλωση ενέργειας και ελάχιστη αρμονική παραμόρφωση.
4) Γρήγορη αυτοδιάγνωση με ασφάλεια αλληλοσύνδεσης, υψηλή ασφάλεια και αξιοπιστία
5) Συσκευή απομόνωσης κραδασμών αερόσακου για πλατφόρμα δόνησης χωρίς την ανάγκη πρόσθετης βάσης, τέλεια αναπαραγωγή του κυματισμού δόνησης και μείωση της μετάδοσης δόνησης
6) Οριζόντιες και κάθετες πλατφόρμες επέκτασης για διαφορετικές εφαρμογές
7) Απλή λειτουργία ελεγκτή
