Μηχανή υψηλής απόδοσης δονήσεων: 1200kg χωρητικότητα φορτίου, 76mm εγκεφαλική κίνηση

Μηχανή υψηλής απόδοσης δονήσεων: 1200kg χωρητικότητα φορτίου, 76mm εγκεφαλική κίνηση

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SN553- EVW390HB120VCS-4
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5 σετ/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

ημιτονοειδής δύναμη:

9000Kg.στ

Τυχαία δύναμη:

9000Kg.στ

Κλονισμός Froce:

18000Kg.f

Φορτίο επί πληρωμή:

1200 κιλά

Μέγιστο. Εκτόπισμα:

76 mm σελ

Μέγιστο. Επιτάχυνση:

120 γραμμάρια

Συσκευασία λεπτομέρειες:

θήκη από κόντρα πλακέ

Δυνατότητα προσφοράς:

5 σετ/μήνα

Επισημαίνω:

1000V εξοπλισμός δοκιμής μπαταριών λίθιου

Εξοπλισμός δοκιμής μπαταριών λίθιου EVSE

Ηλεκτρικός ελεγκτής ασφάλειας σφυγμού μόνωσης

Περιγραφή του προϊόντος

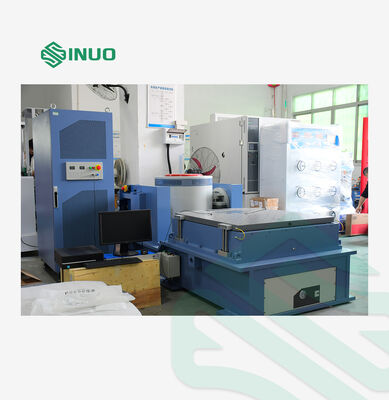

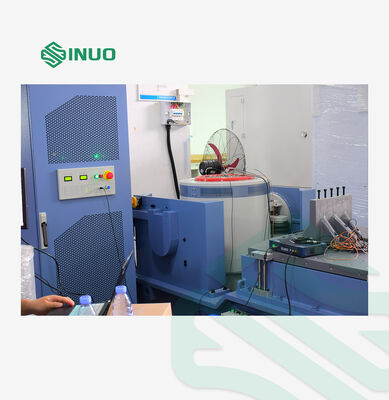

Μηχανή υψηλής απόδοσης δονήσεων: 1200kg χωρητικότητα φορτίου, 76mm εγκεφαλική κίνηση

Η σειρά δονητικών τραπεζών με ψύξη νερού παρέχει εξαιρετικές επιδόσεις με μεγάλη ώθηση, ισχυρή αντοχή, υψηλή απόδοση ψύξης και μέγιστη εκτόπιση 76 mm.Κατασκευασμένα για να πληρούν τις αυστηρές απαιτήσεις δοκιμών δονήσεων για μεγάλες ηλεκτρονικές συναρμολογίες, συσκευές αυτοματισμού, αεροδιαστημικά εξαρτήματα, τεχνητοί δορυφόροι και στρατιωτικά συστήματα.

Με ειδικά σχεδιασμένα συστήματα τροννιόν και κατάλληλη υποστήριξη θεμελίων, το σύστημα λειτουργεί από χαμηλές συχνότητες που ξεκινούν από 1Hz ή DC, φιλοξενώντας και τις δύο δοκιμές σινουσοειδών και τυχαίων δονήσεων.

Εφαρμογές προϊόντων

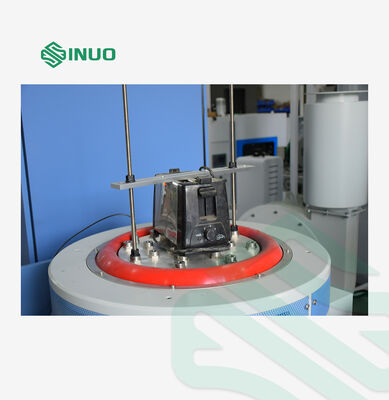

Οι δοκιμές δονήσεων προσομοιώνουν τις πραγματικές περιβαλλοντικές συνθήκες με την ανάδειξη εξαρτημάτων και συσκευών για την αξιολόγηση της απόδοσης και της αντοχής τους.Οι εφαρμογές καλύπτουν όλους τους βιομηχανικούς τομείς, συμπεριλαμβανομένων των πλακών κυκλωμάτων, αεροσκάφη, πλοία, πύραυλοι, πύραυλοι, αυτοκίνητα και οικιακές συσκευές.

Η Laberton παρέχει ολοκληρωμένες λύσεις διέγερσης και δοκιμών, διασφαλίζοντας τη συμμόρφωση της ποιότητας του προϊόντος με τα εθνικά και διεθνή πρότυπα, συμπεριλαμβανομένων των GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,και ASTM.

Επιλογή μηχανής δονήσεων και προδιαγραφές

Κριτήρια επιλογής

Προϋποθέσεις δοκιμής που παρέχονται από τον πελάτη
Τύποι δοκιμών: σάρωση sinus, τυχαία, κλασικό σοκ
Περιοχή απόκρισης συχνοτήτων: 1-2700 Hz
Σύνταξη: A ((g) = ((2πf) 2Dcm/980 ∆A = 0,002DmmF2
D=A/0.002F2 F=M(kg) × A(g)

Διαμόρφωση εξοπλισμού

Σχέδιο	Λεπτομέρειες διαμόρφωσης	Ποσότητα
1. Σώμα τραπεζιού δονήσεων	Ηλεκτρομαγνητική γεννήτρια διέγερσης E90T45 Συσκευή αυτοματοποιημένου ελέγχου κέντρωσης για κινητή τροχιά Υδροψυκτικό WCU-2 VT120 Περαιτέρω διάταξη πίνακα HB120 οριζόντιο τραπέζι διαδρόμου με λάδι Ηλεκτρικός μηχανισμός διεύθυνσης	1 SET
2Ψηφιακός ενισχυτής ισχύος	Ηλεκτρονικός ενισχυτής ισχύος μετάδοσης LA-100KVA Σύστημα προστασίας με εφοδιασμό Ηλεκτρική τροφοδοσία διέγερσης	1 SET
3Ψηφιακός ελεγκτής δονήσεων VCS-4	Διοικητής δονήσεων ψηφιακού τύπου 4 καναλιών Αισθητήρας επιτάχυνσης συστήματος Υπολογιστής ελέγχου	1 SET
4Συσκευές	Σύνδεσμοι καλωδίων/σωλήνων νερού/σωλήνων αέρα Οδηγίες λειτουργίας, εκθέσεις επιθεώρησης, πιστοποιητικά, εγχειρίδια συντήρησης Συσκευές πρόσθετης χρήσης (κλειδί τύπου T, εξαγωνικό κλειδί, κατσαβίδι κ.λπ.) Εγκατάσταση λογισμικού ελέγχου CD/υπολείμματα	1 SET

Τεχνικές παραμέτρους

Ηλεκτρομαγνητικός γεννήτης διέγερσης E90T45

Μέγιστη δύναμη σινουσοειδούς διέγερσης	9000Kg.f κορυφή
Μέγιστη τυχαία συναρπαστική δύναμη	9000Kg.f rms
Μέγιστη δύναμη διέγερσης από την πρόσκρουση	18000Kg.f κορυφή
Πεδίο συχνότητας	1 ∆2700 Hz
Μέγιστη μετατόπιση	76 mm p-p
Μέγιστη ταχύτητα	2m/s
Μέγιστη επιτάχυνση	120G (1176 m/s2)
Μέγιστη σχέση φορτίου και επιτάχυνσης: F=M.A.
5G (49m/s2)	2295 κιλά
10G (98m/s2)	1095 κιλά
20G (196m/s2)	495 κιλά
30G (294m/s2)	295 κιλά
Πρώτης τάξης συχνότητα συντονισμού	2200 Hz±5%
Μέγιστο φορτίο	1200 κιλά
Συχνότητα απομόνωσης από δονήσεις	3 Hz
Μετακινούμενο διάμετρο σπείρας	Φ450 mm
Βάρος κινητής τροχιάς	90 κιλά
Διαρροή ροής	< 10 gauss
Επιτρεπόμενη εκκεντρική στιγμή	> 1000N.m
Μέγεθος εξοπλισμού	1700 mm × 1360 mm × 1540 mm (χωρίς να περιλαμβάνεται ο κατακόρυφος πίνακας επέκτασης)
Βάρος του εξοπλισμού	5900 χιλιοστά

Ηλεκτρονικός ενισχυτής ισχύος μετάδοσης LA-100

Δύναμη εξόδου	100KVA
Τεχνική ένταση	110Vrms
ρεύμα εξόδου	1000 χιλιάρικα
ΣΕΠ	≥ 65dB
Μέγεθος ενισχυτή	3300 mm × 810 mm × 2170 mm
Βάρος ενισχυτή	3700kg

Σύστημα προστασίας από σέρβο

Πλήρης προστασία, συμπεριλαμβανομένων: υπερπίεσης δικτύου ηλεκτρικής ενέργειας, υποπίεσης δικτύου ηλεκτρικής ενέργειας, λογικής βλάβης, προστασίας μονάδας ισχύος, θερμοκρασίας μονάδας ισχύος, υπερστροφής εξόδου, υπερπίεσης εξόδου,τροφοδοσία ισχύος κίνησηςΑυτόματη διακοπή της έξόδου με ηχητικό και οπτικό συναγερμό σε κάθε ανίχνευση βλάβης.

Ψηφιακός ελεγκτής δονήσεων VCS-4

Διαμόρφωση υλικού	4 ταυτόχρονα κανάλια εισόδου, 1 κανάλι εξόδου
Μονάδα λειτουργίας ελέγχου	Σινικό, τυχαίο, τυπικό σοκ, αναζήτηση συντονισμού και διαμονή
Υπολογιστής ελέγχου	Αρχικός υπολογιστής μάρκας με οθόνη LCD
Λογισμικό	Κινέζικη/Αγγλική λειτουργία, ανάλυση χρονικού πεδίου και συχνότητας, πηγή σήματος, ανάλυση σάινο συχνότητας.Δημιουργεί αυτόματα αναφορές δοκιμών WORD με ολοκληρωμένες δυνατότητες ανάλυσης σήματος και δεδομένων.
Επιταχυντής συστήματος	Περιοχή συχνοτήτων: 1-12000Hz, Ευαισθησία: 50mv/g, Περιοχή θερμοκρασιών: -24 - 250°C

VT120 Περαιτέρω πίνακας επέκτασης

Υλικό	Άλλες χημικές ενώσεις
Μέγεθος πίνακα	1200×1200 mm
Σταθερή τρύπα	M12 ορθογώνια κατανομή 100mm × 100mm ατσάλινο μανίκι βίδας
Επεξεργασία	Σίνος 500 Hz, τυχαίο 1500 Hz
Βάρος	Περίπου 165 κιλά.

HB120 Οριζόντιο τραπέζι διαδρόμου με λάδι

Υλικό	Άλλες χημικές ενώσεις
Μέγεθος πίνακα	1200×1200 mm
Σταθερή τρύπα	M12 ορθογώνια κατανομή 100mm × 100mm ατσάλινο μανίκι βίδας
Επεξεργασία	Σίνος 2000 Hz, τυχαίος 2000 Hz
Βάρος	170Kg (χωρίς σύνδεσμο)

Μονάδα ψύξης νερού WCU

Δυνατότητα ανταλλαγής θερμότητας	Πύργος ψύξης νερού 100KW 15T
Η ροή/πίεση νερού εξωτερικής κυκλοφορίας	200L/min 0,25-0,4Mpa
Απαιτούμενη ποσότητα αποσταγμένου νερού	Σκληρότητα νερού 30ppm, PH7-8, αγωγιμότητα 1us/cm
Διασύνδεση εξωτερικού σωλήνα κυκλοφορικού νερού	1-1/4" ή DN32
Μέγεθος (L × W × H)	610 mm × 900 mm × 2000 mm
Βάρος	380 κιλά

Ηλεκτρικές απαιτήσεις

Ηλεκτρική τροφοδοσία	3 φάσεις 5 καλωδίων 380V/50Hz 162 KW
Συμπυκνωμένος αέρας	0.6Mpa
Αντίσταση εδάφους	≤4Ω
