Σύστημα Δοκιμών Ηλεκτρομαγνητικής Δόνησης IEC62196 για Εξαρτήματα EV

Σύστημα Δοκιμών Ηλεκτρομαγνητικής Δόνησης IEC62196 για Εξαρτήματα EV

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	ΣΕ553-ΕV440VT2012SMW-GP VCSusb-2
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5 σετ/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Μέγιστη Ημιτονοειδής Δύναμη Διέγερσης:

4000Kg.f μέγιστο

Μέγιστη Τυχαία Συναρπαστική Δύναμη:

4000Kg.f rms

Μέγιστη Δύναμη Διέγερσης Κρούσης:

8000Kg.f κορυφή

Μέγιστη μετατόπιση:

100 mm p-p

Μέγιστη Ταχύτητα:

2.0m/s

Μέγιστη επιτάχυνση:

100G ((980 m/s2)

Εύρος Συχνοτήτων:

1 ∆3000 Hz

Φορτίο επί πληρωμή:

1000 κιλά

Συσκευασία λεπτομέρειες:

θήκη από κόντρα πλακέ

Δυνατότητα προσφοράς:

5 σετ/μήνα

Επισημαίνω:

Ηλεκτρικός ασφάλειας εξοπλισμός δοκιμής ΣΥΝΕΧΟΥΣ Hipot

RS232 ηλεκτρικός εξοπλισμός δοκιμής ασφάλειας

Εξοπλισμός ΣΥΝΕΧΟΥΣ 6000V ev δοκιμής

Περιγραφή του προϊόντος

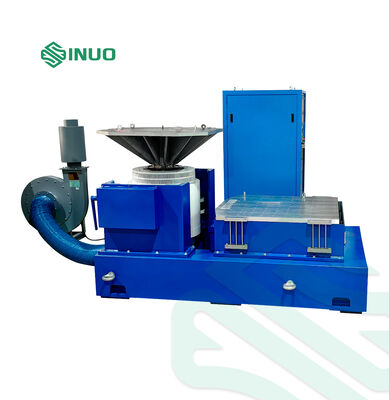

Δοκιμαστικό σύστημα ηλεκτρομαγνητικών δονήσεων για εξαρτήματα ηλεκτρικών οχημάτων IEC62196

Οι δοκιμές δονήσεων υποβάλλουν τα εξαρτήματα και τις συσκευές σε προσομοιωμένες πιέσεις για να αξιολογήσουν την απόκρισή τους στις συνθήκες του πραγματικού κόσμου.Αυτή η ουσιώδης διαδικασία εξασφαλίζει την αντοχή και την αξιοπιστία του προϊόντος σε διάφορες βιομηχανίες, συμπεριλαμβανομένης της αεροδιαστημικής, αυτοκινητοβιομηχανίας και καταναλωτικών ηλεκτρονικών.

Η Sinuo παρέχει εξατομικευμένες λύσεις δοκιμών δονήσεων που υπερβαίνουν τα βασικά πρότυπα συμμόρφωσης (συμπεριλαμβανομένων των GB, GJB, UL, IEC, ASTM και άλλων).Παροχή ακριβών δυνατοτήτων δοκιμών για την επιτάχυνση του χρόνου κυκλοφορίας στην αγορά, βελτιώσει την ποιότητα των προϊόντων και καθιερώσει ηγετική αξιοπιστία στον κλάδο.

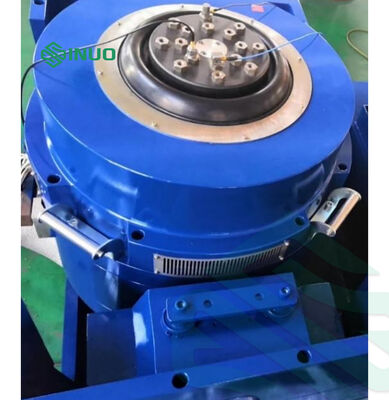

Διάγραμμα δομής γεννήτριας δονήσεων

Σχέδιο βασικού εξοπλισμού

Τεχνικές παραμέτρους εξοπλισμού

Παραμέτροι γεννήτριας ηλεκτρομαγνητικής διέγερσης

Παράμετρος	Προδιαγραφές
Μέγιστη δύναμη σινουσοειδούς διέγερσης	4000Kg.f κορυφή
Μέγιστη τυχαία συναρπαστική δύναμη	4000Kg.f rms
Μέγιστη δύναμη διέγερσης από την πρόσκρουση	8000Kg.f κορυφή
Πεδίο συχνότητας	1 ∆3000 Hz
Μέγιστη μετατόπιση	100 mm p-p
Μέγιστη ταχύτητα	2.0m/s
Μέγιστη επιτάχυνση	100G (980 m/s2)
Πρώτης τάξης συχνότητα συντονισμού	2500 Hz±5%
Χρήσιμο φορτίο	1000 κιλά
Συχνότητα απομόνωσης από δονήσεις	2.5 Hz
Μετακινούμενο διάμετρο σπείρας	Φ440 mm
Βάρος κινητής τροχιάς	60 κιλά
Διαρροή ροής	< 10 gauss
Επιτρεπόμενη εκκεντρική στιγμή	> 500N.m
Μέγεθος εξοπλισμού	1400 mm × 980 mm × 1230 mm (εκτός από κάθετη πλατφόρμα επέκτασης)
Βάρος του εξοπλισμού	2800 κιλά

Ψηφιακός ενισχυτής ισχύος

Παράμετρος	Προδιαγραφές
Δύναμη εξόδου	50KVA
Τεχνική ένταση	110Vrms
ρεύμα εξόδου	500 χιλιάδες
ΣΕΠ	≥ 70dB
Μέγεθος ενισχυτή	910 mm × 620 mm × 2050 mm

Σύστημα προστασίας από σέρβο

Θέρμανση, πίεση ανέμου, υπερδιέταξη, υπερτάταση, υπερστροφή, υποτάθεια εισόδου, εξωτερική βλάβη, τροφοδοσία ελέγχου, λογική βλάβη, απώλεια φάσης εισόδου

Ψηφιακός ελεγκτής δονήσεων

Συστατικό	Προδιαγραφές
Διαμόρφωση υλικού	2 ταυτόχρονα κανάλια εισόδου, 1 κανάλι εξόδου
Μονάδα λειτουργίας ελέγχου	Σινικό, τυχαίο, κλασικό σοκ.
Υπολογιστής ελέγχου	Αρχικός υπολογιστής μάρκας με οθόνη LCD
Λογισμικό	Αγγλική λειτουργία, ανάλυση πεδίου χρόνου και πεδίου συχνότητας, πηγή σήματος, ανάλυση σάινος συχνότητας, αυτόματη δημιουργία αναφοράς δοκιμής WORD
Διάδρομος εισόδου
Αριθμός καναλιών εισόδου	2 ταυτόχρονα κανάλια εισόδου
Τύπος σήματος εισόδου	Δυνατότητα εκκίνησης
Αντίσταση εισόδου	>110 kΩ
Μέγιστο εύρος εισόδου τάσης	±10V
Μέγιστο εύρος εισόδου φόρτισης	±10000PC
ΣΕΠ	>100 dB
Φίλτρο	Αναλογικό φίλτρο 160dB/οκτάβα
Διασύνδεση εισόδου	Τρεις προαιρετικές εισροές: τάση, ICP και φόρτιση
Μέγιστη εισροή	±10VPEAK
Αναλογικός/ψηφιακός μετατροπέας (ADC)	24 bit ανάλυση, δυναμικό εύρος: 114dB, μέγιστη συχνότητα δειγματοληψίας 192kHz
Χαρακτηριστικά κυκλώματος	Η διεπαφή εισόδου διαθέτει ενσωματωμένη πηγή σταθερού ρεύματος ICP και ενισχυτή φόρτισης, με δύο περιοχές 10V/1V και προαιρετική ζεύξη AC/DC, και αναλογικό φίλτρο αντι-αλυσίδωσης.
Διάδρομος εξόδου
Αριθμός καναλιών εξόδου	1 κανάλι εξόδου
Τύπος σήματος εξόδου	Σήμα τάσης
Αντίσταση εξόδου	<30Ω
Μέγιστο εύρος τάσης εξόδου	±10V
Μέγιστο ρεύμα εξόδου	100mA
Ακριβότητα πλάτους	2mV
Αρμονική στρέβλωση	< 95dBfs
Φίλτρο	Αναλογικό φίλτρο 160dB/οκτάβα
Αντίσταση καναλιών	Άγρος 0,04 dB, φάση ± 0.5
Ψηφιακός/αναλογικός μετατροπέας (DAC)	24 bit ανάλυση, δυναμικό εύρος: 120dB, μέγιστη συχνότητα δειγματοληψίας 192kHz
Χαρακτηριστικά κυκλώματος	Αναλογικό φίλτρο κατά της παραμόρφωσης· κυκλώματα προστασίας της εξόδου
Τύπος δοκιμής	Τυχαίος έλεγχος δονήσεων/σινουοειδής έλεγχος/τυπικός έλεγχος συγκρούσεων

Αισθητήρας επιτάχυνσης LTE C04A07

Παράμετρος	Προδιαγραφές
Περιοχή συχνοτήτων	1-8000Hz
Αισθησία	30mv/g
Πεδίο θερμοκρασίας	-40 - 160°C

Πίνακας κάθετης επέκτασης

Παράμετρος	Προδιαγραφές
Υλικό	Λύκος μαγνησίου, σκληρή ανωδική επιφάνεια
Μέγεθος πίνακα	2000×1200 mm
Σταθερή τρύπα	M10 ορθογώνια κατανομή 100mm*100mm μανίκι βίδας από ανοξείδωτο χάλυβα
Επεξεργασία	Σίνος 100 Hz, τυχαίο 200 Hz
Βάρος	Περίπου 340 κιλά.

Φανατικός εξαεριστής ψύξης (συμπεριλαμβανομένου του σιγαστήρα)

Παράμετρος	Προδιαγραφές
Δύναμη ανεμιστήρα	15kW
Δυνατότητα ροής ανεμιστήρα	81.6m3/s
Πίεση ανεμιστήρα	0.075kgf/cm2

Ηλεκτρικές απαιτήσεις

Παράμετρος	Προδιαγραφές
Ηλεκτρική τροφοδοσία	3 φάσεις 5 καλωδίων 380V/50Hz 75 KVA
Συμπυκνωμένος αέρας	0.6Mpa
Αντίσταση εδάφους	≤4Ω

Χαρακτηριστικά συστήματος

Υψηλή απόδοση και αξιοπιστία:Ο έλεγχος κλειστού κυκλώματος μέσω επεξεργαστή DSP εξασφαλίζει απόκριση σε πραγματικό χρόνο και υψηλή ακρίβεια.24bit ADCs με χαμηλή ανάλυση θορύβου με σχεδιασμό υλικού και ενσωματωμένα φίλτρα anti-aliasing εγγυώνται την ακρίβεια της ανάλυσης.
Εύκολη λειτουργία:Το λογισμικό εφαρμογών με βάση τα Windows με αυτόματο οδηγό και δημιουργία εκθέσεων δοκιμών απλουστεύει τις επαναλαμβανόμενες εργασίες δοκιμών.
Δυνατές λειτουργίες και ευελιξία:Ο αρθρωτός σχεδιασμός επιτρέπει τη διαμόρφωση διαφορετικού υλικού και λογισμικού για την κάλυψη διαφορετικών απαιτήσεων δοκιμών.
Ασφάλεια δοκιμής:Η προεπισκόπηση ελέγχου σήματος μικρής κλίμακας, οι πολλαπλές έλεγχοι ασφαλείας και οι ρυθμίσεις διασύνδεσης εξασφαλίζουν τη μέγιστη προστασία για τους δοκιμαστές, τα αντικείμενα δοκιμής και τον εξοπλισμό.
Παραγωγή εκθέσεων δοκιμών:Με ένα κλικ δημιουργείται αναφορά δοκιμής στο Word ή στο PDF, συμπεριλαμβανομένων λειτουργιών ελέγχου, παραμέτρων, καμπυλών φάσματος και δεδομένων ανάλυσης.

Τεχνικές παραμέτρους ψηφιακού ελεγκτή δονήσεων

Διάδρομος εισόδου

Παράμετρος	Προδιαγραφές
Αριθμός καναλιών εισόδου	2 ταυτόχρονα κανάλια εισόδου
Τύπος σήματος εισόδου	Δυνατότητα εκκίνησης
Αντίσταση εισόδου	> 110 kΩ
Μέγιστο εύρος εισόδου τάσης	±10V
Μέγιστο εύρος εισόδου φόρτισης	±10000PC
ΣΕΠ	> 100dB
Φίλτρο	Αναλογικό φίλτρο 160dB/οκτάβα
Διασύνδεση εισόδου	Τρεις προαιρετικές εισροές: τάση, ICP και φόρτιση
Μέγιστη εισροή	±10VPEAK
Ανάλογο/ψηφιακό μετατροπέα (ADC)	24bit ανάλυση, δυναμικό εύρος: 114dB, μέγιστη συχνότητα δειγματοληψίας 192kHz

Διάδρομος εξόδου

Παράμετρος	Προδιαγραφές
Αριθμός καναλιών εξόδου	1 κανάλι εξόδου
Τύπος σήματος εξόδου	Σήμα τάσης
Αντίσταση εξόδου	< 30Ω
Μέγιστο εύρος τάσης εξόδου	±10V
Μέγιστο ρεύμα εξόδου	100mA
Ακριβότητα πλάτους	2mV
Αρμονική στρέβλωση	< 95dBfs
Φίλτρο	Αναλογικό φίλτρο 160dB/οκτάβα
Αντίσταση καναλιών	Άγρος 0,04 dB, φάση ± 0.5
Ψηφιακός/αναλογικός μετατροπέας (DAC)	24 bit ανάλυση, δυναμικό εύρος: 120dB, μέγιστη συχνότητα δειγματοληψίας 192kHz
Τύπος δοκιμής	Τυχαίος έλεγχος δονήσεων/σινουοειδής έλεγχος/τυπικός έλεγχος συγκρούσεων
