Μηχανή δοκιμής δονήσεων IEC62133 με 5000Kg σινική δύναμη Για δοκιμές μπαταριών

Μηχανή δοκιμής δονήσεων IEC62133 με 5000Kg σινική δύναμη Για δοκιμές μπαταριών

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SN553-EV250H80VT80VCS-2
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5 σετ/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Ονομαστική ημιτονοειδής δύναμη:

49KN

Τυχαία δύναμη:

49KN

Ανώτατη δύναμη εξόδου:

5000kg.f

Μέγιστο. Επιτάχυνση:

100G ((980 m/s2)

Μέγιστο. Ταχύτητα:

2.0m/s

Μέγιστο. Εκτόπισμα:

51 mm p-p

Συσκευασία λεπτομέρειες:

Περίπτωση κοντραπλακέ

Δυνατότητα προσφοράς:

5 σετ/μήνα

Επισημαίνω:

Ηλεκτρικός εξοπλισμός δοκιμής ασφάλειας εξίσωσης

IEC 61851 ηλεκτρικός εξοπλισμός δοκιμής ασφάλειας

Ηλεκτρική συσκευή ανάλυσης ασφάλειας LCD

Περιγραφή του προϊόντος

Μηχανή δοκιμής κραδασμών IEC62133 με ημιτονοειδή δύναμη 5000 kg για δοκιμή μπαταρίας

Αυτό το επαγγελματικό σύστημα δοκιμών κραδασμών έχει σχεδιαστεί ειδικά για δοκιμές μπαταρίας σύμφωνα με τα πρότυπα IEC62133, με ισχυρή χωρητικότητα ημιτονοειδούς δύναμης 5000 kg για ολοκληρωμένη επικύρωση προϊόντος.

Εφαρμογές προϊόντων

Η δοκιμή κραδασμών προσομοιώνει τις πραγματικές περιβαλλοντικές συνθήκες με συναρπαστικά εξαρτήματα και συσκευές για την αξιολόγηση της απόδοσης και της αντοχής τους. Αυτό το σύστημα είναι ευρέως εφαρμόσιμο σε βιομηχανικούς τομείς, συμπεριλαμβανομένων των πλακών κυκλωμάτων, των αεροσκαφών, των πλοίων, των πυραύλων, των πυραύλων, των αυτοκινήτων και των οικιακών συσκευών.

Η Sinuo παρέχει ολοκληρωμένες λύσεις διέγερσης και δοκιμών που επικυρώνουν την ποιότητα των προϊόντων σύμφωνα με τα διεθνή πρότυπα, συμπεριλαμβανομένων των GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC και ASTM.

Αυτό το σύστημα δόνησης πληροί τις απαιτήσεις του UN 38.3 clause 4.3 test T.3, του IEC 62133-1:2017 clause 7.2.2 και του IEC 62133-2:2017 clause 7.3.8.1.

Επιλογή και Προδιαγραφές Μηχανής Δόνησης

Συνθήκες δοκιμής προσαρμοσμένες στις απαιτήσεις του πελάτη
Τύποι δοκιμών: Ημιτονοειδής σάρωση, Τυχαία, Κλασική Σοκ
Εύρος απόκρισης συχνότητας: 1-2700Hz
Τύπος επιλογής: A(g)=(2πf)²Dcm/980≒A=0,002DmmF², D=A/0,002F², F=M(kg)×A(g)

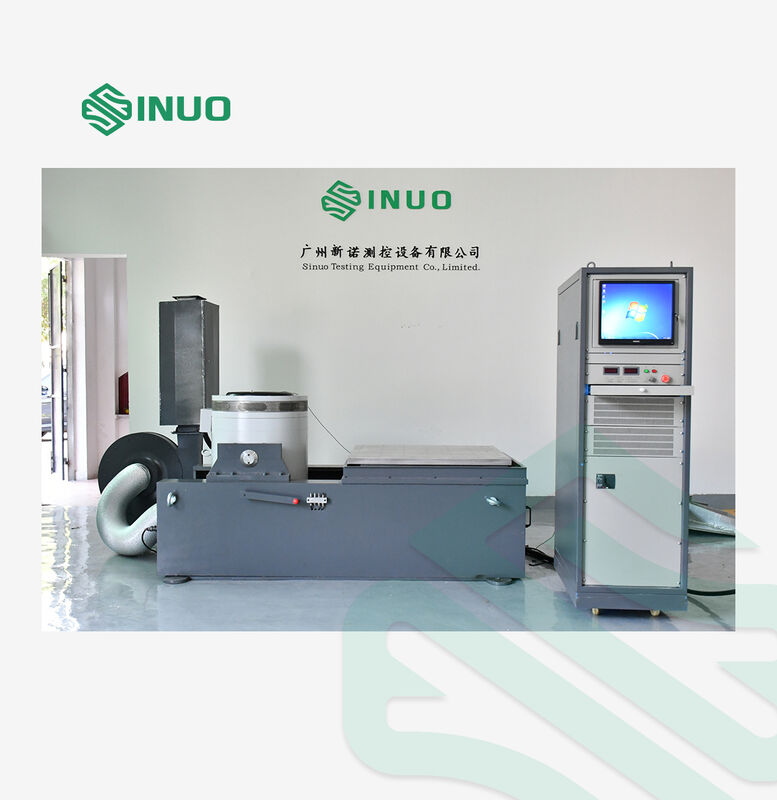

Κύριο διάγραμμα εξοπλισμού

Διάγραμμα εγκατάστασης

Διαμόρφωση Εξοπλισμού

Συστατικό	Διαμόρφωση	Ποσότητα
Σώμα τραπεζιού δόνησης	A60S44 γεννήτρια ηλεκτρομαγνητικής διέγερσης	1 ΣΕΤ
Αυτόματη συσκευή ελέγχου κεντραρίσματος	Σύστημα κεντραρίσματος κινούμενου πηνίου	1 ΣΕΤ

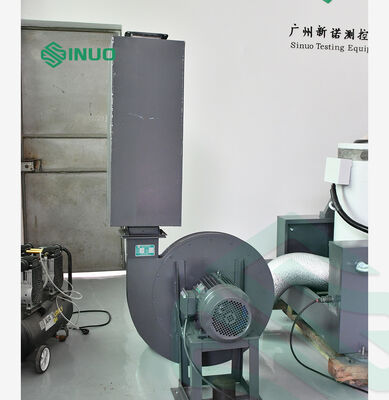

Σύστημα ψύξης	B152S Ανεμιστήρας ψύξης (συμπεριλαμβανομένου του σιγαστήρα)	1 ΣΕΤ
Πίνακας κάθετης επέκτασης	VT80 Κάθετη Επέκταση Τραπέζι 800×800mm	1 ΣΕΤ
Οριζόντια τσουλήθρα	Οριζόντια διαφάνεια μεμβράνης λαδιού HG80 800×800mm	1 ΣΕΤ

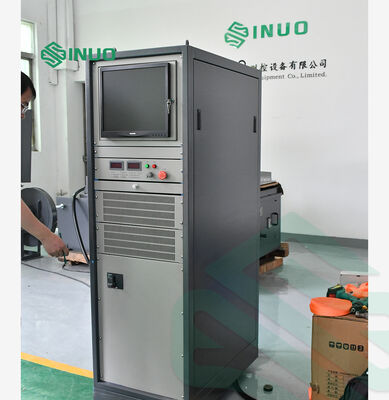

Ενισχυτής ισχύος	Ψηφιακός ενισχυτής μεταγωγής LA50K	1 ΣΕΤ
Σύστημα προστασίας	Σύστημα σερβοπροστασίας	1 ΣΕΤ
Τροφοδοτικό	Τροφοδοτικό διέγερσης	1 ΣΕΤ
Ελεγκτής κραδασμών	Ψηφιακός ελεγκτής κραδασμών VCS-2 (2 καναλιών)	1 ΣΕΤ
Αισθητήρες	Αισθητήρας επιτάχυνσης συστήματος	2 ΤΕΜ
Σύστημα υπολογιστή	Έλεγχος υπολογιστή με οθόνη LCD	1 ΣΕΤ
Αξεσουάρ	Καλώδια σύνδεσης, αεραγωγοί, οδηγίες λειτουργίας, εργαλεία, CD λογισμικού	1 ΣΕΤ

Τεχνικές Παράμετροι

A60S44 Γεννήτρια ηλεκτρομαγνητικής διέγερσης

Μέγιστη ημιτονοειδής δύναμη διέγερσης	Αιχμή 5000Kg.f (49KN)
Μέγιστη Τυχαία Συναρπαστική Δύναμη	5000Kg.f r.ms (49KN)
Μέγιστη δύναμη διέγερσης κρούσης	10000Kg.f κορυφή (98KN)
Εύρος Συχνοτήτων	1-2700 Hz
Μέγιστη μετατόπιση	51 mm σελ
Μέγιστη ταχύτητα	2,0 m/s
Μέγιστη επιτάχυνση	100 G (980 m/s²)
Συχνότητα συντονισμού πρώτης τάξης	2500 Hz±5%
Φορτίο επί πληρωμή	1000 κιλά
Διάμετρος κινούμενου πηνίου	Φ440 χλστ
Βάρος εξοπλισμού	4800 κιλά

Ψηφιακός ενισχυτής ισχύος LA50K

Ισχύς εξόδου	50KVA
Τάση εξόδου	110 Vrms
Ρεύμα εξόδου	550 Arms
Αποδοτικότητα μετατροπής	>90%

Ψηφιακός ελεγκτής κραδασμών VCS-2

Κανάλια εισόδου	2 κανάλια ταυτόχρονης εισόδου
Λειτουργίες ελέγχου	Ημιτονικό, τυχαίο, κλασικό σοκ
Ανάλυση ADC	24-bit
Κανάλια εξόδου	1 κανάλι εξόδου

Ηλεκτρολογικές Απαιτήσεις

Τροφοδοτικό	Φάση AC3 380V/50Hz, 95KVA
Πεπιεσμένος αέρας	0,6Mpa
Αντίσταση εδάφους	≤4Ω

Βασικά εξαρτήματα συστήματος

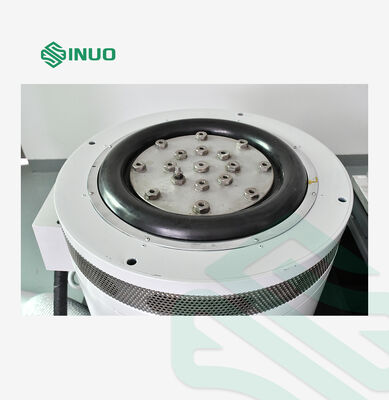

Σώμα τραπεζιού κραδασμών

Χυτά και χειροκίνητα κινούμενα πηνία με αξονική καθοδήγηση διπλού ρουλεμάν
Δομή διπλού μαγνητικού κυκλώματος με χαμηλή διαρροή ροής και ομοιόμορφο μαγνητικό πεδίο
Προηγμένη επεξεργασία φωσφοροποίησης και βαφή αυτοκινήτου για ανθεκτικότητα
Βελτιωμένο σύστημα ψύξης με κυψελωτό σχεδιασμό αεραγωγού

Ψηφιακός ενισχυτής ισχύος LA

Αξιόπιστη τεχνολογία IGBT με υψηλή σταθερότητα
Συμμορφώνεται με τα πρότυπα της ΕΕ "CE".
Υψηλός λόγος σήματος προς θόρυβο με ημιτονοειδές πολλαπλασιασμό συχνότητας PWM
Τεχνολογία ηλεκτρονικής αυτόματης κοινής χρήσης ρεύματος

Σύστημα σερβοπροστασίας

Ολοκληρωμένη προστασία, συμπεριλαμβανομένης της υπέρτασης του δικτύου ηλεκτροδότησης, της υπό τάση, της απώλειας φάσης, των λογικών σφαλμάτων, της υπερθέρμανσης, του υπερβολικού ρεύματος εξόδου και της υπερμετατόπισης της πλατφόρμας.

Πλατφόρμα κάθετης επέκτασης

Κατασκευή από κράμα μαγνησίου με ανάλυση τροπικών συχνοτήτων, διαθέσιμη σε τετράγωνες, στρογγυλές ή προσαρμοσμένες διαμορφώσεις.

Φωτοηλεκτρικό αυτόματο σύστημα κεντραρίσματος

Διατηρεί την ισορροπία του κινούμενου πηνίου κατά τη διάρκεια των εργασιών φόρτωσης και εκφόρτωσης.

Οριζόντια διαφάνεια

Υψηλή συγκράτηση ροπής ανατροπής με χαρακτηριστικά απόσβεσης φιλμ λαδιού για σταθερή λειτουργία.

Δυνατότητες ψηφιακού ελεγκτή κραδασμών

Υψηλή απόδοση και αξιοπιστία με επεξεργαστή DSP κινητής υποδιαστολής 32 bit
Φιλικό προς το χρήστη λογισμικό που βασίζεται σε Windows με αυτόματες λειτουργίες οδηγού
Αρθρωτός σχεδιασμός για ευέλικτη διαμόρφωση
Ολοκληρωμένα χαρακτηριστικά ασφαλείας και επιλογές τερματισμού δοκιμής
Αυτόματη δημιουργία αναφοράς δοκιμής σε μορφή Word ή PDF

Τεχνικές Παράμετροι Ελεγκτή

Παράμετρος	Προσδιορισμός
Κανάλια εισόδου	2 κανάλια ταυτόχρονης εισόδου
Ανάλυση ADC	24-bit
Δυναμικό εύρος	>100dB
Κανάλια εξόδου	1 κανάλι εξόδου
Εύρος εξόδου	±10V

Λειτουργίες ελέγχου

Τυχαίος έλεγχος:Gaussian τυχαία σήματα με εξισορρόπηση συνάρτησης μεταφοράς, εύρος συχνοτήτων 0-4800Hz (με δυνατότητα επέκτασης στα 18750Hz)

Sine Control:Υψηλής ποιότητας σήματα σάρωσης ημιτονίου και ημιτονίου με αρμονική παραμόρφωση <-100dB, εύρος συχνοτήτων 1Hz-5000Hz

Κλασικό σοκ:Υποστηρίζει ημιτονοειδές κύμα, κύμα καμπάνας, ορθογώνιο κύμα, τραπεζοειδές κύμα και κυματομορφές πριονιού που πληρούν τα πρότυπα MIL-STD-810 και ISO
