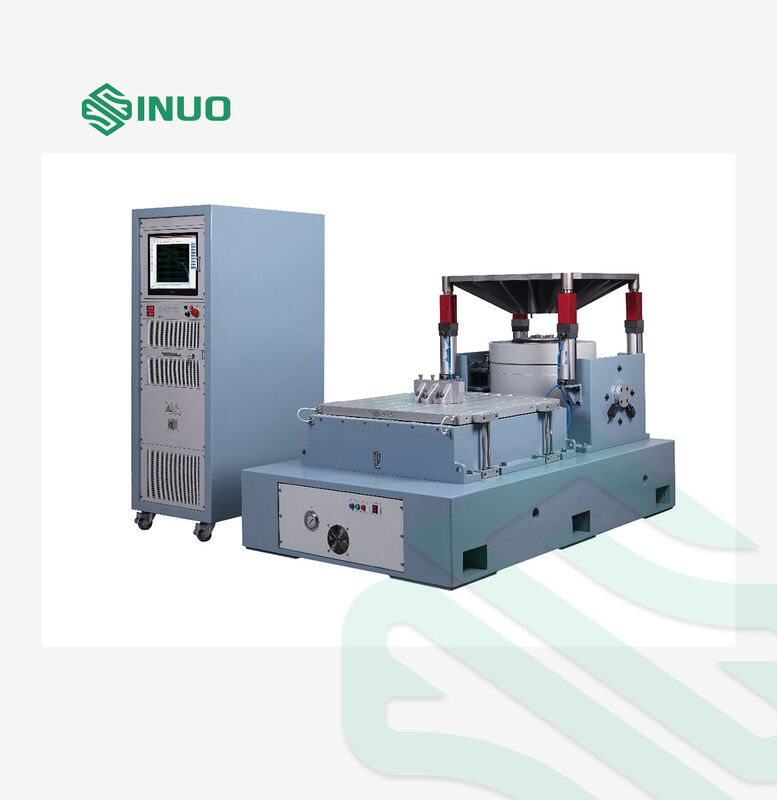

MIL-STD-810 Ηλεκτροδυναμικός συσσωρευτής δονήσεων για βελτιωμένη αντοχή

 MIL-STD-810 Ηλεκτροδυναμικός Δονητής Δόνησης για Ενισχυμένη Ανθεκτικότητα

Εφαρμογή προϊόντος

Η δοκιμή δόνησης είναι η πράξη διέγερσης ή πρόκλησης σοκ σε ένα εξάρτημα ή συσκευή για να δούμε πώς θα αντιδρούσε σε ένα πραγματικό περιβάλλον. Το εύρος εφαρμογής της δοκιμής δόνησης είναι εξαιρετικά ευρύ, από βιομηχανικά προϊόντα όπως πλακέτες κυκλωμάτων, αεροσκάφη, πλοία, ρουκέτες, πύραυλοι, αυτοκίνητα και οικιακές συσκευές.

Η Sinuo μπορεί να σας παρέχει ολόκληρο το σχέδιο διέγερσης και δοκιμών και να αποδείξει την ποιότητα των προϊόντων για εσάς σύμφωνα με εθνικά και διεθνή πρότυπα, όπως GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC και ASTM.

Τύπος επιλογής μηχανής δόνησης και διάγραμμα δομής γεννήτριας δόνησης

1. Οι συνθήκες δοκιμής που παρέχονται από την εταιρεία του πελάτη;

2. Τύπος δοκιμής: Σάρωση ημιτόνου; Τυχαία; Σοκ

3. Εύρος απόκρισης συχνότητας: 1-3000Hz

4. Τύπος: A(g)=(2πf)2Dcm/980≒A=0.002DmmF²  D=A/0.002F²

F=M(kg) ×A(g)

Οδηγίες διαμόρφωσης εξοπλισμού

Τεχνικές παράμετροι εξοπλισμού

1. Σώμα τραπεζιού δόνησης

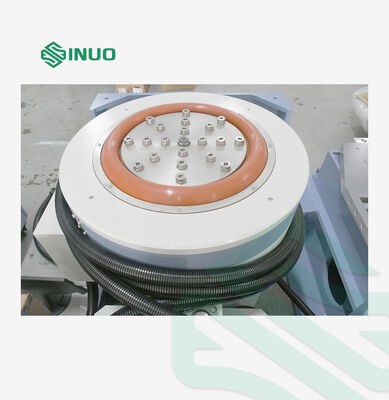

1.1 Κινούμενο πηνίο

Το τραπέζι δόνησης είναι εξοπλισμένο με χυτά και χειροκίνητα μηχανικά κινούμενα πηνία, σύστημα υποστήριξης οπτοηλεκτρικού φορτίου και αξονική καθοδήγηση διπλού ρουλεμάν. Η καθοδήγηση διπλού ρουλεμάν είναι ένα μοναδικό χαρακτηριστικό που βοηθά στη μείωση της δυναμικής αξονικής διέλευσης και περιστροφής κατά τη διάρκεια των δοκιμών δόνησης για ανώτερη ανθεκτικότητα.

1.2 Πηνίο διέγερσης

Δομή διπλού μαγνητικού κυκλώματος, χαμηλή διαρροή ροής, ομοιόμορφο μαγνητικό πεδίο.

1.3 επιφάνεια σώματος

Χρησιμοποιώντας προηγμένη επεξεργασία φωσφορώσεως και τεχνολογία βαφής αυτοκινήτων, έχει μακροχρόνια αποτελέσματα κατά της φθοράς και της σκουριάς.

1.4 Ψύξη τραπεζιού:

Υιοθετήστε ανεμιστήρες χαμηλού θορύβου και βελτιώστε τη δομή εισαγωγής αέρα του σώματος του τραπεζιού. Το πηνίο διέγερσης υιοθετεί έναν αεραγωγό κηρήθρας και ο μεσαίος μαγνητικός δακτύλιος υιοθετεί έναν αεραγωγό διακλάδωσης διπλής στρώσης. Έχει υιοθετηθεί ένας νέος σχεδιασμός αεραγωγού για την ενίσχυση του ψυκτικού αποτελέσματος.

2. Ψηφιακός μεταγωγικός ενισχυτής ισχύος LA

Ο ψηφιακός μεταγωγικός ενισχυτής ισχύος της σειράς LA υιοθετεί αξιόπιστη τεχνολογία IGBT:

α. Υψηλή σταθερότητα και αξιοπιστία

β. Πληροί τις απαιτήσεις του προτύπου «CE» της ΕΕ

γ. Χρησιμοποιώντας την τεχνολογία διαμόρφωσης πλάτους παλμού πολλαπλασιασμού συχνότητας ημιτονοειδούς, ο λόγος σήματος προς θόρυβο του ενισχυτή ισχύος είναι υψηλός.

δ. Χρησιμοποιώντας την αρχή λειτουργίας της μεταγωγικής τροφοδοσίας, η απόδοση μετατροπής είναι υψηλή.

ε. Χρησιμοποιώντας την ηλεκτρονική τεχνολογία αυτόματης κοινής χρήσης ρεύματος

στ. Καλή απόδοση ασφαλείας.

3. Σύστημα προστασίας σερβο

Πλήρεις λειτουργίες προστασίας, συμπεριλαμβανομένης της υπέρτασης δικτύου, της υπο-τάσης, της απώλειας φάσης, του λογικού σφάλματος, της διέλευσης μονάδας ισχύος, της υπερ-θερμοκρασίας, του υπερ-ρεύματος εξόδου, της υπέρτασης εξόδου, της ισχύος κίνησης, της υπερ-μετατόπισης πλατφόρμας, της θερμοκρασίας πλατφόρμας, της εξωτερικής διασύνδεσης κ.λπ.

4. Κάθετη πλατφόρμα επέκτασης

Η πλατφόρμα επέκτασης χρησιμοποιείται συνήθως ως πλατφόρμα για μεγαλύτερα δείγματα στερέωσης και μπορεί να είναι τετράγωνη ή στρογγυλή ή καθορισμένη από τον χρήστη. Για να μειωθεί η επίδραση των δυναμικών χαρακτηριστικών της εκτεταμένης πλατφόρμας, όλες οι εκτεταμένες πλατφόρμες πρέπει να μοντελοποιηθούν και να αναλυθούν για τις μοριακές τους συχνότητες. Αυτές οι πλατφόρμες επέκτασης είναι συνήθως χυτές από κράμα μαγνησίου και έχουν προσαρτημένο υλικό απόσβεσης.

5. Φωτοηλεκτρικό αυτόματο σύστημα κεντραρίσματος

Ρυθμίστε αυτόματα τη θέση του κινούμενου πηνίου για να το διατηρήσετε σε ισορροπημένη κατάσταση. Ένα αυτόματο σύστημα κεντραρίσματος διασφαλίζει ότι το κινούμενο πηνίο είναι πάντα κεντραρισμένο κατά τη φόρτωση και την εκφόρτωση.

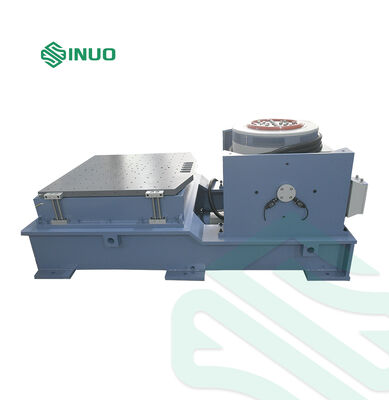

6. Οριζόντια συρόμενη πλατφόρμα

Ο σχεδιασμός της οριζόντιας διαφάνειας έχει μεγάλη ροπή ανατροπής και πλευρική συγκράτηση. Αυτή η σχεδιαστική ιδέα, σε συνδυασμό με μια τυπική διάταξη οριζόντιας διαφάνειας, έχει ένα υψηλό δυναμικό όριο ροπής διατηρώντας παράλληλα τα χαρακτηριστικά απόσβεσης του οδηγού φιλμ λαδιού. Το οριζόντιο τραπέζι ολίσθησης αποτελείται από μια πλάκα ολίσθησης, μια κεφαλή σύνδεσης, μια φυσική πλάκα γρανίτη, μια βάση οριζόντιου τραπεζιού ολίσθησης και μια ανεξάρτητη πηγή λαδιού.

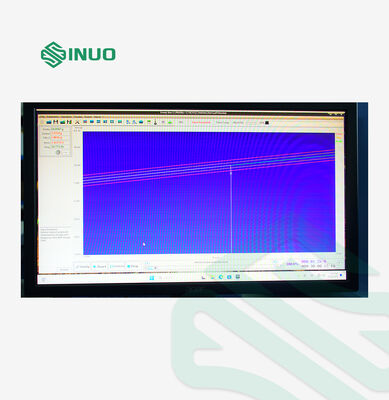

7. Ψηφιακός ελεγκτής δόνησης

Ο ελεγκτής δόνησης υιοθετεί προηγμένο σύστημα κατανεμημένης δομής. Ο έλεγχος κλειστού βρόχου πραγματοποιείται από τον επεξεργαστή DSP και ο υπολογιστής είναι ανεξάρτητος από τον βρόχο ελέγχου. Διασφαλίζει την πραγματικότητα και την υψηλή απόδοση του συστήματος ελέγχου. Μπορεί να ανταποκριθεί σε οποιεσδήποτε αλλαγές στο σύστημα δοκιμών έγκαιρα και γρήγορα. Διασφαλίστε τη σταθερότητα και την υψηλή ακρίβεια του ελέγχου. Το υλικό υιοθετεί έναν επεξεργαστή DSP 32 bit με κινητή υποδιαστολή με κύρια συχνότητα έως και 300MHz και ένα ADC/DAC με ανάλυση 24 bit. Τεχνολογία σχεδιασμού χαμηλού θορύβου με ψηφιακό φιλτράρισμα κινητής υποδιαστολής υψηλής ακρίβειας και κυκλώματα υλικού. Ο ελεγκτής ελέγχει τυχαία το δυναμικό εύρος να είναι μεγαλύτερο από 90dB και ο λόγος σήματος προς θόρυβο είναι μεγαλύτερος από 100dB.

Χαρακτηριστικά

α. Υψηλή απόδοση και αξιοπιστία

Ο έλεγχος κλειστού βρόχου πραγματοποιείται από τον επεξεργαστή DSP και ο υπολογιστής είναι ανεξάρτητος από τον βρόχο ελέγχου. Διασφαλίζει την πραγματικότητα και την υψηλή απόδοση του συστήματος ελέγχου. Μπορεί να ανταποκριθεί σε οποιεσδήποτε αλλαγές στο σύστημα δοκιμών έγκαιρα και γρήγορα. Διασφαλίστε την αξιοπιστία και την υψηλή ακρίβεια του ελέγχου. Όλα τα κανάλια εισόδου έχουν ADC ανάλυσης 24 bit, σχεδιασμό υλικού χαμηλού θορύβου και ενσωματωμένα αναλογικά και ψηφιακά φίλτρα κατά των ψευδωνυμιών, τα οποία εγγυώνται αποτελεσματικά την υψηλή ακρίβεια της ανάλυσης.

β. Εύκολο στη λειτουργία

Το λογισμικό εφαρμογής που βασίζεται στα Windows είναι εύκολο στη λειτουργία και πλούσιο σε βοηθητικές λειτουργίες. Ο ισχυρός αυτόματος οδηγός του συστήματος και η λειτουργία αυτόματης δημιουργίας αναφορών δοκιμών διευκολύνουν τις επαναλαμβανόμενες και βαρετές εργασίες δοκιμών. Οι ρυθμίσεις παραμέτρων δοκιμής είναι πλούσιες και αυστηρές και η διεπαφή USB2.0 το καθιστά πιο στενά και αρμονικά συνδεδεμένο με τον υπολογιστή.

γ. Ισχυρές λειτουργίες και ευελιξία

Ο ελεγκτής δόνησης είναι μια ισχυρή πλατφόρμα ελέγχου δόνησης που μπορεί να ολοκληρώσει πολλαπλές πολύπλοκες εργασίες. Στην ίδια πλατφόρμα υλικού, μπορεί να διαμορφωθεί διαφορετικό λογισμικό εφαρμογών για την ολοκλήρωση μιας ποικιλίας εργασιών ανάλυσης για την κάλυψη των διαφορετικών αναγκών δοκιμών και ανάλυσης. Ο ελεγκτής υιοθετεί έναν αρθρωτό σχεδιασμό και μπορεί να διαμορφώσει το αντίστοιχο υλικό και λογισμικό σύμφωνα με διαφορετικές ανάγκες χρήστη για την κάλυψη διαφορετικών αναγκών.

δ. Ασφάλεια δοκιμής

Ο ελεγκτής παρέχει έλεγχο σήματος μικρής κλίμακας για να λάβετε μια προεπισκόπηση του ελέγχου δόνησης του συστήματος. Αυτή η μέθοδος βοηθά τους μηχανικούς δοκιμών να προκαθορίσουν τα επίπεδα θορύβου. Και έχετε μια πρόχειρη κατανόηση της συνάρτησης μεταφοράς και άλλων χαρακτηριστικών του συστήματος. Υπάρχουν επίσης πολλαπλοί έλεγχοι ασφαλείας και ρυθμίσεις διασύνδεσης. Η ασφάλεια των δοκιμαστών, των αντικειμένων δοκιμής και του εξοπλισμού τραπεζιού δόνησης είναι εγγυημένη στον μέγιστο βαθμό. Εάν υπάρχει ανωμαλία στο σύστημα, μπορείτε να πατήσετε αμέσως το ενσωματωμένο πλήκτρο τερματισμού του συστήματος για να τερματίσετε τη δοκιμή.

ε. Δημιουργία αναφοράς δοκιμής

Υποστηρίζει τη γρήγορη δημιουργία αναφορών δοκιμών με ένα κλικ σε μορφή word ή PDF. Χρειάζεται μόνο να κάνετε κλικ στο κουμπί δημιουργίας αναφοράς για να λάβετε τα τρέχοντα αποτελέσματα δοκιμής. Από την περιγραφή της βασικής λειτουργίας ελέγχου δοκιμής έως τις συγκεκριμένες παραμέτρους ρύθμισης δοκιμής, από την καμπύλη φάσματος στόχου ελέγχου έως την καμπύλη τομέα χρόνου και τομέα συχνότητας δοκιμής, όλα είναι διαθέσιμα. Είναι βολικό για εσάς να τροποποιήσετε και να κάνετε σύμφωνα με διαφορετικές προδιαγραφές αναφοράς δοκιμής. Μπορεί να εκτυπωθεί και να προεπισκοπηθεί απευθείας και μπορεί να σταλεί online.

Κύριες τεχνικές παράμετροι του ψηφιακού ελεγκτή δόνησης

Περιγραφή λειτουργίας ψηφιακού ελεγκτή δόνησης

Τυχαίος έλεγχος

Σύμφωνα με το διάγραμμα φάσματος ισχύος που ορίζεται από τον χρήστη (που δημιουργήθηκε από τον επεξεργαστή φάσματος στόχου), ο τυχαίος έλεγχος υιοθετεί τη μέθοδο εξίσωσης συνάρτησης μεταφοράς. Συνεχώς εξάγει τυχαία σήματα Gaussian για γρήγορη εφαρμογή ελέγχου κλειστού βρόχου πολλαπλών καναλιών σε πραγματικό χρόνο και ακριβή. Οι ενσωματωμένοι αλγόριθμοι προσαρμοστικού ελέγχου αντιδρούν γρήγορα στις μη γραμμικότητες του συστήματος, τη συχνότητα συντονισμού και τις αλλαγές φορτίου.

Εύρος συχνοτήτων: 0~4800Hz, επεκτάσιμο σε 18750Hz

Ανάλυση: 100, 200, 400, 800, 1600, 3200 φασματικές γραμμές

Εύρος ισχύος ελέγχου: >90dB

Στρατηγική ελέγχου: έλεγχος ενός καναλιού, σταθμισμένος μέσος όρος, μέγιστη τιμή, ελάχιστη τιμή.

Έλεγχος ημιτόνου

Το ημίτονο παρέχει σήματα ημιτόνου και σάρωσης ημιτόνου αναλογικής ποιότητας με έλεγχο του πλάτους της κυματομορφής ημιτόνου. Το μέγεθος διαμονής, η συχνότητα διαμονής μπορούν να ρυθμιστούν και η διάρκεια διαμονής μπορεί να καθοριστεί ρυθμίζοντας τον χρόνο ή τον αριθμό των κύκλων του ημιτονοειδούς σήματος.

Εύρος συχνοτήτων: 1Hz~5000Hz, επεκτάσιμο σε 10000Hz

Χρόνος κλειστού βρόχου: 5 mS

Αρμονική παραμόρφωση:<-100dB

Λειτουργία σάρωσης συχνότητας: γραμμική σάρωση συχνότητας 0~6000 Hz/min | Λογαριθμική σάρωση 0~100 Oct/min

Κατεύθυνση σάρωσης: πάνω, κάτω

Διάρκεια σάρωσης: μπορεί να οριστεί ως ο αριθμός των σαρώσεων ή των χρόνων δοκιμής.

Κλασικό σοκ

Υιοθετήστε τη μέθοδο εξίσωσης συνάρτησης μεταφοράς, υποστηρίξτε ημιτονοειδές κύμα, κύμα καμπάνας, ορθογώνιο κύμα, τραπεζοειδές κύμα, μπροστινό κύμα πριονιού αιχμής, πίσω κύμα πριονιού αιχμής, τριγωνικό κύμα. Οι χρήστες μπορούν επίσης να εισάγουν την τιμή αιχμής παλμού σύμφωνα με τις ανάγκες τους.

Διάρκεια παλμού από 0,5 έως 3.000mS

Μέγιστο εύρος ζώνης ανάλυσης 18750Hz

Μέγεθος καρέ: έως 16384

Πληρούν τα πρότυπα: MIL-STD-810 (στρατιωτικό πρότυπο των ΗΠΑ), πρότυπο ISO, καθορισμένο από τον χρήστη όριο ελέγχου διακοπής.
