Σύστημα Δοκιμών Δονήσεων για Δοκιμές Εξαρτημάτων EV με Πίνακες Πολλαπλών Αξόνων

Σύστημα Δοκιμών Δονήσεων για Δοκιμές Εξαρτημάτων EV με Πίνακες Πολλαπλών Αξόνων

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	ΣΕ553-ΕV220H100VCS5X-4
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5 σετ/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Ώθηση ημιτόνου:

20000N (2200kg.f)

Τυχαία ώθηση:

20000N (2200kg.f)

Πρόσκρουση ώθηση:

40000N (4400kg.f)

Εύρος Συχνοτήτων:

DG ≈ 3000 Hz

Μέγιστη μετατόπιση:

51 χιλιοστά

Μέγιστη Ταχύτητα:

2m/s

Μέγιστη επιτάχυνση:

981m/s2 (100g) (χωρίς φορτίο)

Μέγιστο Φορτίο:

400 κιλά

Συσκευασία λεπτομέρειες:

Περίπτωση κοντραπλακέ

Δυνατότητα προσφοράς:

5 σετ/μήνα

Επισημαίνω:

700V ηλεκτρικός εξοπλισμός δοκιμής ασφάλειας

ΜΒ 7258 ηλεκτρικός εξοπλισμός δοκιμής ασφάλειας

Εξοπλισμός δοκιμής ev του ISO 6469

Περιγραφή του προϊόντος

Σύστημα δοκιμής κραδασμών για δοκιμή εξαρτημάτων EV με τραπέζια πολλαπλών αξόνων

Το Environmental Stress Screening (ESS) είναι εξαιρετικά αποτελεσματικό για την εξάλειψη πιθανών ελαττωμάτων του προϊόντος κατά τα στάδια ανάπτυξης και παραγωγής. Αυτό το σύστημα χρησιμεύει ως κρίσιμο εργαλείο για τον εντοπισμό ελαττωμάτων σχεδιασμού για την επίτευξη αύξησης της αξιοπιστίας και τη μείωση του κόστους συντήρησης.

Επισκόπηση συστήματος

Η δοκιμή κραδασμών επιτρέπει την έγκαιρη ανίχνευση αστοχίας της μπαταρίας, προσομοιώνει τις πραγματικές συνθήκες λειτουργίας και πραγματοποιεί αξιολογήσεις δομικής αντοχής. Αυτό το ευέλικτο σύστημα παρέχει αξιόπιστες λύσεις δοκιμών για διάφορους τύπους μπαταριών, όπως μπαταρίες ιόντων λιθίου, υδριδίου νικελίου-μετάλλου, νικελίου-καδμίου και μολύβδου, καθιστώντας το ιδανικό για κατασκευαστές, τμήματα ποιοτικού ελέγχου και ερευνητικά ιδρύματα.

Το σύστημα υποστηρίζει επίσης τη δοκιμή κόπωσης του προϊόντος για ολοκληρωμένη αξιολόγηση του κύκλου ζωής.

Διάγραμμα εργασίας συστήματος

Δοκιμή διαμόρφωσης συστήματος

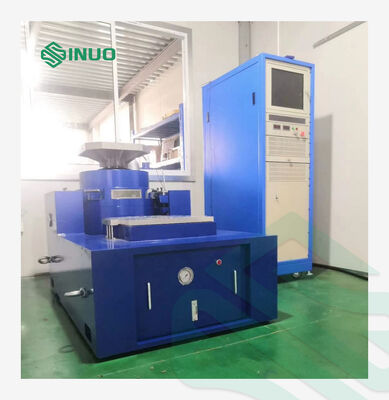

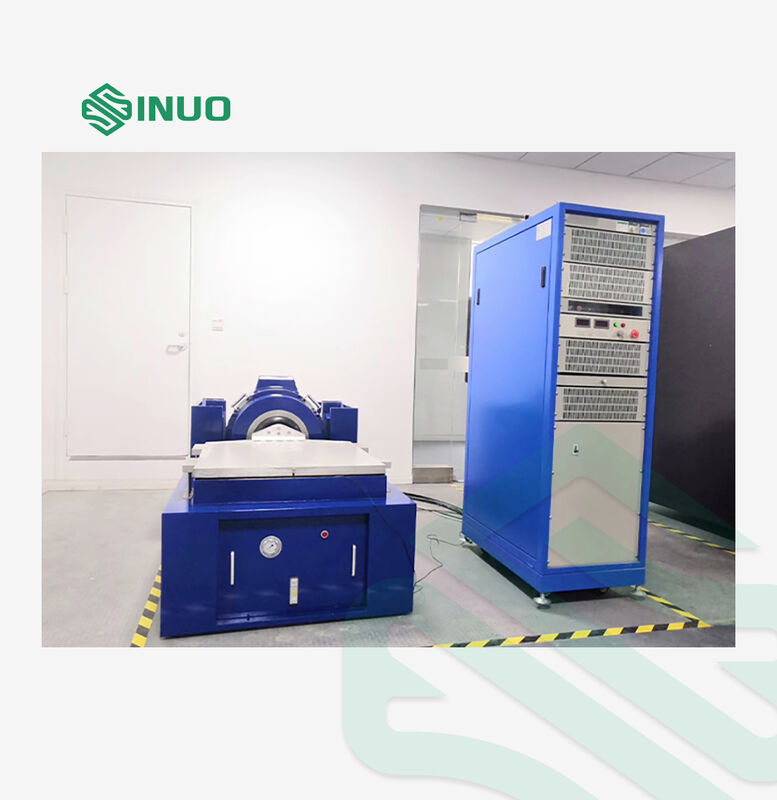

Το σύστημα δοκιμής κραδασμών περιλαμβάνει ενωμένη οριζόντια γεννήτρια κραδασμών ZZ-2000-21/S-1010, κατακόρυφο εκτεταμένο τραπέζι TB-1010, ανεμιστήρα ψύξης FJ-2000 με σιγαστήρα, ψηφιακό ενισχυτή ισχύος μεταγωγής KA-21 και μετρητή οργάνων ελέγχου κραδασμών VENZO-820. Διατίθενται προσαρμοσμένα τραπέζια κατακόρυφης επέκτασης με βάση τις διαστάσεις του δοκιμίου, με προαιρετική ενσωμάτωση σε ολοκληρωμένο εξοπλισμό περιβαλλοντικών δοκιμών.

Επισκόπηση στοιχείων

ZZ-2000 Γεννήτρια κραδασμών

Δομή διπλού μαγνητικού κυκλώματος για ενισχυμένη ένταση μαγνητικού πεδίου και μειωμένη διαρροή μαγνητικής ροής
Σχεδιασμός κινούμενου πηνίου χωρίς σκελετό για ελαφριά κατασκευή και υψηλή επιτάχυνση χωρίς φορτίο
Σύστημα ανάρτησης κυλινδρικού βραχίονα με γραμμική καθοδήγηση ρουλεμάν για ανώτερη ικανότητα φόρτωσης κατά της προκατάληψης
Σύστημα υποστήριξης ελατηρίου αέρα που παρέχει ισχυρή φέρουσα ικανότητα και εξαιρετικά χαρακτηριστικά χαμηλής συχνότητας
Απομόνωση κραδασμών Trunnion εξαλείφοντας την ανάγκη για ειδικά θεμέλια
Προηγμένος αερόψυκτος ανεμιστήρας χαμηλού θορύβου με βελτιστοποιημένη σχεδίαση αεραγωγών

KA-21 Ψηφιακός Ενισχυτής Εναλλαγής Ισχύος

Περιλαμβάνει κουτί μονάδας ισχύος, πλαίσιο λογικής μονάδας, μονάδα τροφοδοσίας ρεύματος και μονάδα ανορθωτή διέγερσης
Χρησιμοποιεί εξαρτήματα από παγκοσμίου φήμης επωνυμίες όπως οι APT, Flint, Mitsubishi, Hitachi και LG
Παρακολούθηση σε πραγματικό χρόνο της λειτουργικής κατάστασης της μονάδας και του συστήματος
92% αντιστάθμιση συντελεστή ισχύος για βέλτιστη χρήση της χωρητικότητας του δικτύου
Τεχνολογία διαμόρφωσης πλάτους παλμού πολλαπλασιασμού ημιτονοειδούς συχνότητας για υψηλή αναλογία σήματος προς θόρυβο
92% απόδοση μετατροπής με σύστημα εξαναγκασμένης ψύξης αέρα
Ηλεκτρονική αυτόματη κοινή χρήση ρεύματος με ≤2% παράλληλη ανισορροπία ρεύματος
Ολοκληρωμένο σύστημα προστασίας 18 σημείων

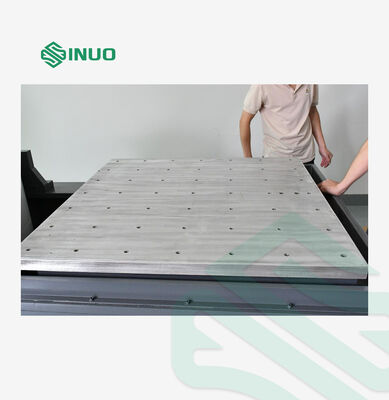

TB-1010 Κάθετος πίνακας επέκτασης

Σχεδιασμένος για προϊόντα μεγαλύτερες από τις τυπικές επιφάνειες τραπεζιών, αυτός ο πίνακας επέκτασης εξασφαλίζει βέλτιστη απόδοση μέσω ακριβούς υπολογισμού και προσεκτικού σχεδιασμού, διατηρώντας τις τεχνικές προδιαγραφές για συχνότητα λειτουργίας, επιτάχυνση, ομοιομορφία πλάτους και πλευρική κατεύθυνση.

Πίνακας διαφανειών οριζόντιας επέκτασης SC-1010

Σχεδιασμένο με υψηλή αντίσταση ροπής ανατροπής και πλευρικούς περιορισμούς διατηρώντας παράλληλα τα χαρακτηριστικά απόσβεσης φιλμ λαδιού. Το σύστημα διαθέτει απλοποιημένη δομή, βολική λειτουργία και αξιόπιστη απόδοση μέσω της τεχνολογίας φιλμ λαδιού υψηλής πίεσης.

Τεχνικές Προδιαγραφές Απόδοσης

Γεννήτρια κραδασμών (ZZ-2000) / Ενισχυτής ισχύος (KA-21)

Παράμετρος	Προσδιορισμός
Ημιτονοειδής ώθηση	20000N (2200kg.f)
Τυχαία ώθηση	20000N (2200kg.f)
Κρουστική ώθηση	40000N (4400kg.f)
Εύρος Συχνοτήτων	DC-3000Hz
Συνεχής Μετατόπιση	51 χιλιοστά
Μέγιστη Ταχύτητα	2 m/s
Μέγιστη Επιτάχυνση	981m/s² (100g) χωρίς φορτίο
Διάμετρος κινούμενου πηνίου	Φ320mm
Συχνότητα συντονισμού 1ης τάξης	3200Hz ±5%
Μέγιστο Φορτίο	400 κιλά
Έξοδος ενισχυτή	21 kVA
Αναλογία σήματος προς θόρυβο	>65dB
Απόδοση ενισχυτή ισχύος	>90%

Θαυμαστής (FJ-2000)

Παράμετρος	Προσδιορισμός
Ισχύς ανεμιστήρα	7,5 kW
Όγκος αέρα	0,71 m³/λεπτό
Πίεση ανέμου	8800 Pa
Βάρος	200 κιλά

Οριζόντιος πίνακας διαφανειών (S-1010)

Παράμετρος	Προσδιορισμός
Μέγεθος τραπεζιού	1000×1000 mm
Μέγιστη Αντοχή	150 κιλά
Ανώτερο όριο συχνότητας	Ημιτονοειδή 800Hz, Τυχαία 2000Hz
Υλικό τραπεζιού	Κράμα αλουμινίου μαγνησίου

Κάθετος πίνακας επέκτασης (TB-1010)

Παράμετρος	Προσδιορισμός
Μέγεθος τραπεζιού	1000×1000 mm
Μέγιστη Αντοχή	143 κιλά
Ανώτερο όριο συχνότητας	Ημιτονοειδή 800Hz, Τυχαία 2000Hz
Υλικό τραπεζιού	Κράμα αλουμινίου μαγνησίου

Λίστα κύριας διαμόρφωσης

Οχι.	Ονομα	Μοντέλο	Μονάδα	ΠΟΣΟΤΗΤΑ
1.1	Τραπέζι ολίσθησης κραδασμών	ZZ-2000/S-1010	ΣΕΙΡΑ	1
1.2	Ψηφιακός ενισχυτής ισχύος μεταγωγής	ΚΑ-21	ΣΕΙΡΑ	1
1.3	Ανεμιστήρας ψύξης	FJ-2000	ΣΕΙΡΑ	1
1.4	Πίνακας κάθετης επέκτασης	TB-1010	ΣΕΙΡΑ	1

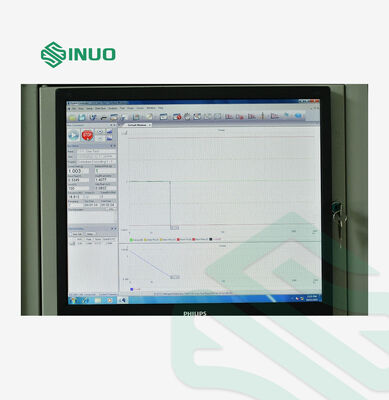

2.1	Ψηφιακό όργανο μέτρησης κραδασμών	VENZO-820	ΣΕΙΡΑ	1
2.2	Υπολογιστής ελέγχου	Ενσωματωμένος βιομηχανικός υπολογιστής	ΣΕΙΡΑ	1
3.1	Ανταλλακτικά & Εργαλεία	Σύμφωνα με τη λεπτομερή λίστα	ΣΕΙΡΑ	1
3.2	Τεχνική Τεκμηρίωση	Εγχειρίδια λειτουργίας	ΣΕΙΡΑ	1

Απαιτήσεις εγκατάστασης

Τριφασικός τετρασύρματος 380V, διακόπτης αέρα 100Α
Συνολική ισχύς: 45kVA
Διάμετρος χάλκινου σύρματος γείωσης ≥ 10mm²
Πηγή αέρα: 0,6-0,8MPa
Απαιτούνται κατάλληλοι διασκορπιστές και περονοφόρα ανυψωτικά
