Σύστημα Δοκιμής Δόνησης Τραπέζης Δόνησης 3 Αξόνων IEC62133 Για Δοκιμή Μπαταρίας

Σύστημα Δοκιμής Δόνησης Τραπέζης Δόνησης 3 Αξόνων IEC62133 Για Δοκιμή Μπαταρίας

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SN553- EV207HG40VT40VCSusb-2
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5 σετ/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Μέγ. δύναμη διέγερσης κρούσης:

1400Kg.f ((11760N) κορυφή

Μέγιστη τυχαία συναρπαστική δύναμη:

600Kg.f (6860N) r.ms

Μέγ. ημιτονοειδής δύναμη διέγερσης:

700Kg.f (7000N) κορυφή

Μέγιστο. Εκτόπισμα:

51 mm p-p

Μέγ. Ταχύτητα:

2m/s

Μέγιστο. Επιτάχυνση:

100 γρ

Μέγ. Φορτίο:

300 κιλά

Εύρος Συχνοτήτων:

1 ∆ 4000 Hz

Συσκευασία λεπτομέρειες:

Περίπτωση κοντραπλακέ

Δυνατότητα προσφοράς:

5 σετ/μήνα

Επισημαίνω:

σύστημα δοκιμής συνεχούς χρέωσης εναλλασσόμενου ρεύματος 750V 65A

Σύστημα δοκιμής συνεχούς χρέωσης εναλλασσόμενου ρεύματος του ISO 6469

συσκευή ανάλυσης συνεχούς δύναμης εναλλασσόμενου ρεύματος 300V 30A

Περιγραφή του προϊόντος

IEC62133 Σύστημα δοκιμής κραδασμών τραπεζιού δονητή 3 αξόνων για δοκιμή μπαταρίας

Αυτό το επαγγελματικό σύστημα δοκιμής κραδασμών είναι ειδικά σχεδιασμένο για δοκιμή μπαταρίας σύμφωνα με τα πρότυπα IEC62133. Παρέχει ολοκληρωμένες λύσεις διέγερσης και δοκιμών για βιομηχανικά προϊόντα, όπως πλακέτες κυκλωμάτων, εξαρτήματα αεροσκαφών, ανταλλακτικά αυτοκινήτων και οικιακές συσκευές.

Εφαρμογές προϊόντων

Η δοκιμή κραδασμών αξιολογεί τον τρόπο με τον οποίο αντιδρούν εξαρτήματα και συσκευές σε περιβάλλοντα πραγματικού κόσμου υποβάλλοντάς τα σε ελεγχόμενη διέγερση ή κρούση. Η Sinuo παρέχει ολοκληρωμένες λύσεις δοκιμών που επικυρώνουν την ποιότητα των προϊόντων σύμφωνα με τα διεθνή πρότυπα, συμπεριλαμβανομένων των GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC και ASTM.

Επιλογή & Προδιαγραφές Μηχανής Δόνησης

Παράμετροι δοκιμής:

Τύποι δοκιμής: Ημιτονοειδής σάρωση. Τυχαία δόνηση
Εύρος απόκρισης συχνότητας: 2-5000Hz
Τύπος επιλογής: A(g)=(2πf)²Dcm/980≒A=0,002DmmF²

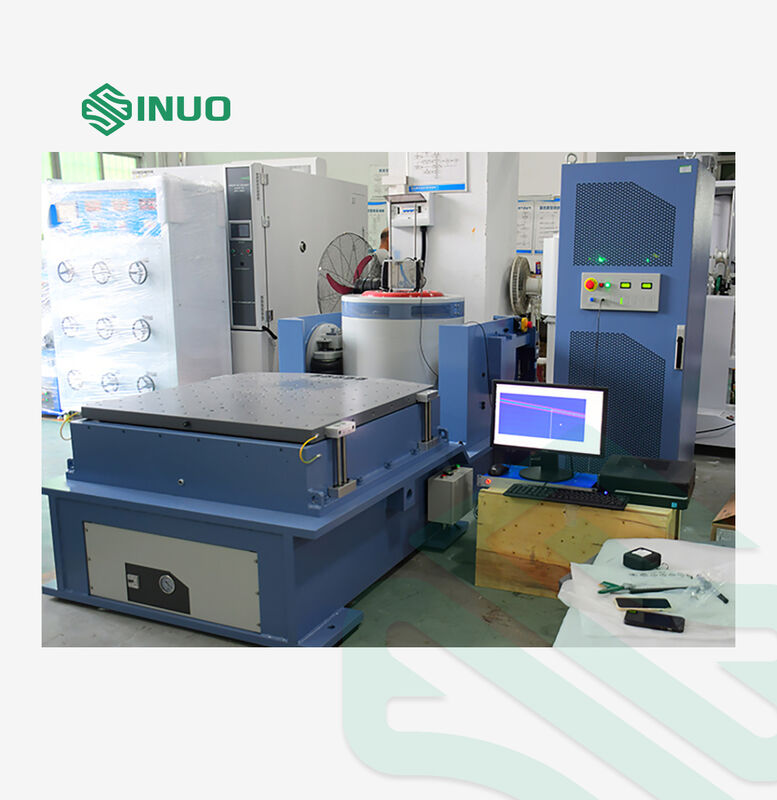

Διαμόρφωση Εξοπλισμού

Συστατικό	Διαμόρφωση
Σώμα τραπεζιού δόνησης	A07S23 γεννήτρια ηλεκτρομαγνητικής διέγερσης
Αυτόματη συσκευή ελέγχου κεντραρίσματος	Σύστημα κεντραρίσματος κινούμενου πηνίου
Σύστημα ψύξης	B402S Ανεμιστήρας ψύξης
Πίνακας κάθετης επέκτασης	VT40 (400×400 mm)

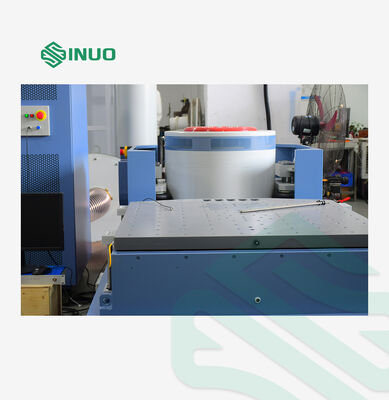

Οριζόντιο συρόμενο τραπέζι	HG40 (400×400 mm)
Ενισχυτής ισχύος	Ψηφιακός ενισχυτής μεταγωγής LAO7K
Σύστημα προστασίας	Σύστημα σερβοπροστασίας
Ελεγκτής κραδασμών	Ψηφιακός ελεγκτής κραδασμών VCSusb-2
Έλεγχος υπολογιστή	Οθόνη LCD 17" με Windows 10

Τεχνικές Παράμετροι

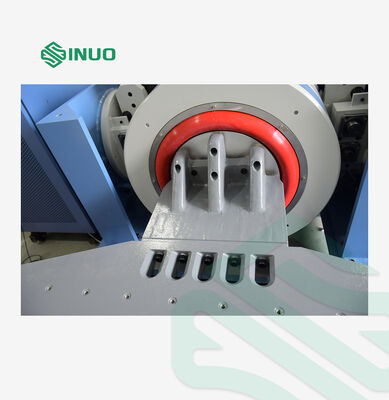

A07S23 Γεννήτρια ηλεκτρομαγνητικής διέγερσης

Μέγιστη ημιτονοειδής δύναμη διέγερσης:700Kg.f (7000N) κορυφή

Μέγιστη τυχαία δύναμη διέγερσης:600Kg.f (6860N) r.ms

Εύρος συχνοτήτων:1-4000 Hz

Μέγιστη μετατόπιση:51 mm σελ

Μέγιστη επιτάχυνση:100 G (980 m/s²)

Μέγιστο φορτίο:300 κιλά

Βάρος εξοπλισμού:880 κιλά

Ψηφιακός ενισχυτής ισχύος LAO7K

Ισχύς εξόδου:7KVA

Τάση εξόδου:120V

Απόδοση ενισχυτή:≥90%

Βασικά χαρακτηριστικά συστήματος

Προηγμένος σχεδιασμός κινούμενου πηνίου:Η διπλή καθοδήγηση ρουλεμάν μειώνει τη δυναμική αξονική διέλευση και περιστροφή για ανώτερη ανθεκτικότητα
Δομή διπλού μαγνητικού κυκλώματος:Διαρροή χαμηλής ροής με ομοιόμορφη κατανομή μαγνητικού πεδίου
Ενισχυμένο σύστημα ψύξης:Κυψελοειδής σχεδιασμός αεραγωγού με βελτιωμένη απόδοση ψύξης
Ψηφιακός ενισχυτής ισχύος μεταγωγής:Υψηλή σταθερότητα που πληροί τα πρότυπα CE της ΕΕ με εξαιρετική αναλογία σήματος προς θόρυβο
Ολοκληρωμένο Σύστημα Προστασίας: Ολοκληρωμένα χαρακτηριστικά ασφαλείας, όπως προστασία υπέρτασης, υπερθερμοκρασίας και υπερβολικής μετατόπισης
Ελεγκτής κραδασμών υψηλής απόδοσης:Επεξεργαστής DSP κινητής υποδιαστολής 32 bit με ανάλυση 24 bit για ακριβή έλεγχο
Αυτόματη αναφορά δοκιμής:Δημιουργία αναφορών δοκιμής Word ή PDF με ένα κλικ με ολοκληρωμένη ανάλυση δεδομένων

Ηλεκτρολογικές Απαιτήσεις

Τροφοδοτικό:AC Τριφασικό 380V/50Hz 17KVA

Πεπιεσμένος αέρας:0,6Mpa

Αντίσταση εδάφους:≤4Ω
