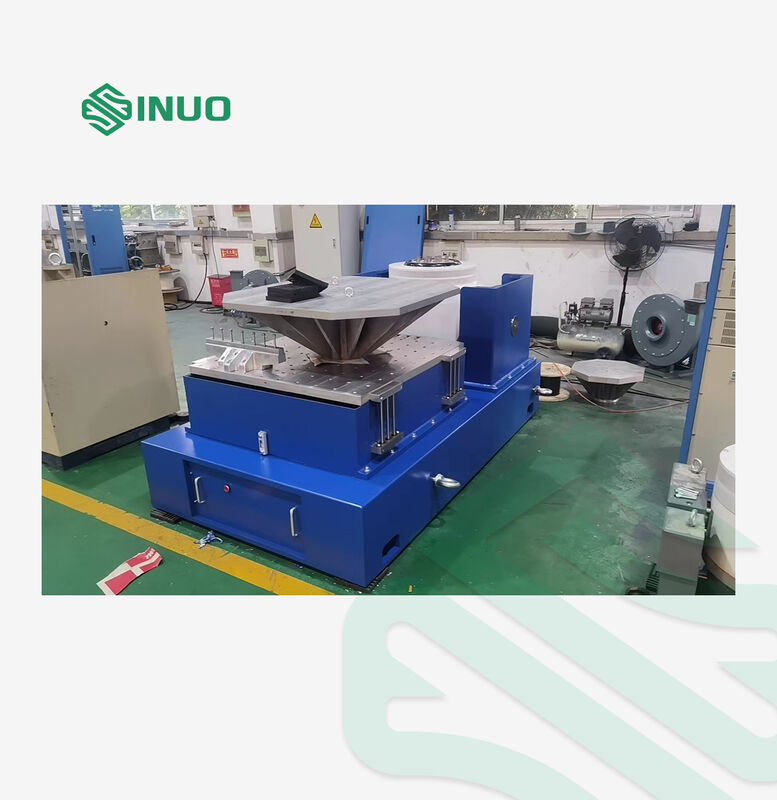

ISTA MIL-STD Πρότυπο Κάθετο και Οριζόντιο Τραπέζι Δόνησης Δοκιμών

ISTA MIL-STD Στερεόστρωμα και οριζόντια κλίση τραπέζι δονητή

Εφαρμογή προϊόντος

Η δοκιμή δονήσεων είναι η πράξη του συναρπασμού ή του σοκ ενός εξαρτήματος ή συσκευής για να δούμε πώς θα αντιδρούσε σε ένα πραγματικό περιβάλλον.από βιομηχανικά προϊόντα όπως πλακέτες κυκλωμάτων, αεροσκάφη, πλοία, πύραυλοι, πυραύλοι, αυτοκίνητα και οικιακές συσκευές.

Η Sinuo μπορεί να σας παρέχει ολόκληρο το πρόγραμμα συναρπασμού και δοκιμών και να αποδείξει την ποιότητα των προϊόντων για εσάς σύμφωνα με τα εθνικά και διεθνή πρότυπα, όπως GB, GJB, UL, JIS, DIN, ISO,BS, MIL, IEC και ASTM.

Ο τύπος επιλογής μηχανής δονήσεων και το διάγραμμα δομής γεννήτριας δονήσεων

1Οι συνθήκες δοκιμής που παρέχονται από την εταιρεία του πελάτη·

2Τύπος δοκιμής: σάρωση sinus, τυχαίο, κλασικό σοκ.

3Πεδίο ανταπόκρισης συχνοτήτων: 1-2700Hz

4Ο τύπος: A(g)=(2πf) 2Dcm/980 ∆A=0,002DmmF2 D=A/0,002F2

F=M(kg) ×A(g)

Σχέδιο βασικού εξοπλισμού

Οδηγίες διαμόρφωσης εξοπλισμού

Τεχνικές παραμέτρους εξοπλισμού

1. Σώμα τραπεζιού δονήσεων

1.1 Κουνούμενη τροχιά

Ο δονητικός πίνακας είναι εξοπλισμένος με χύτευτα και χειροποίητα κινούμενα περιτυλίγματα, οπτοηλεκτρονικό σύστημα υποστήριξης φορτίου και διπλό άξονα καθοδήγησης.Η διπλή καθοδήγηση ρυμουλκούμενων είναι ένα μοναδικό χαρακτηριστικό που βοηθά στη μείωση της δυναμικής αξιωτικής διασταύρωσης και περιστροφής κατά τη διάρκεια δοκιμών δονήσεων για ανώτερη αντοχή.

1.2 Σπείρα διέγερσης

Διπλή δομή μαγνητικού κυκλώματος, χαμηλή διαρροή ροής, ομοιόμορφο μαγνητικό πεδίο.

1.3 επιφάνεια σώματος

Χρησιμοποιώντας προηγμένη επεξεργασία φωσφορικής επεξεργασίας και τεχνολογία βαφής αυτοκινήτων, έχει μακροχρόνια αντιφθορά και αντιτριβή.

1.4 Ψύξη τραπεζιού:

Η περιστροφή διέγερσης υιοθετεί αγωγό αέρα μέλιτος, και το μεσαίο μαγνητικό δαχτυλίδι υιοθετεί αγωγό αέρα διπλού στρώματος.Υιοθετείται ένα νέο σχέδιο αεραγωγού για την ενίσχυση της επίδρασης ψύξης.

2Ηλεκτρονικός ενισχυτής ισχύος

Ο ψηφιακός ενισχυτής ισχύος μετάδοσης της σειράς LA υιοθετεί αξιόπιστη τεχνολογία IGBT:

α. Υψηλή σταθερότητα και αξιοπιστία

β. Να πληρούν τις απαιτήσεις του προτύπου "CE" της ΕΕ

γ. Χρησιμοποιώντας τεχνολογία διαμόρφωσης πλάτους παλμού με πολλαπλασιασμό σινουσοειδούς συχνότητας, η αναλογία σήματος-θόρυβου του ενισχυτή ισχύος είναι υψηλή.

δ. Χρησιμοποιώντας την αρχή της εναλλαγής τροφοδοσίας, η απόδοση μετατροπής είναι υψηλή.

ε. Χρησιμοποίηση ηλεκτρονικής τεχνολογίας αυτόματης ανταλλαγής ρεύματος

f. Καλές επιδόσεις ασφάλειας.

3. Σύστημα προστασίας με εφοδιασμό

Ολοκληρωμένες λειτουργίες προστασίας, συμπεριλαμβανομένης της υπερφόρτωσης του δικτύου ηλεκτρικής ενέργειας, της υποφόρτωσης, της απώλειας φάσης, του σφάλματος λογικής, της διέλευσης της μονάδας ισχύος, της υπερθέρμανσης, της υπερτάσης εξόδου, της υπερφόρτωσης εξόδου,Δύναμη κίνησης, υπερτόπιση πλατφόρμας, θερμοκρασία πλατφόρμας, εξωτερική αλληλεπίδραση κλπ.

4Ψηλή πλατφόρμα επέκτασης.

Η πλατφόρμα επέκτασης χρησιμοποιείται συνήθως ως πλατφόρμα για μεγαλύτερα δείγματα τοποθέτησης και μπορεί να είναι τετράγωνη ή στρογγυλή ή καθορισμένη από τον χρήστη.Μείωση των επιπτώσεων των δυναμικών χαρακτηριστικών της εκτεταμένης πλατφόρμαςΟι εν λόγω πλατφόρμες επεκτάσεων είναι συνήθως χυμένες από κράμα μαγνησίου και έχουν προσαρτημένο υλικό αποσβεσμού.

5Φωτοηλεκτρικό αυτόματο σύστημα συγκέντρωσης

Ένα αυτόματο σύστημα συγκέντρωσης εξασφαλίζει ότι η κινητή τροχιά είναι πάντα συγκεντρωμένη κατά τη φόρτωση και την εκφόρτωση.

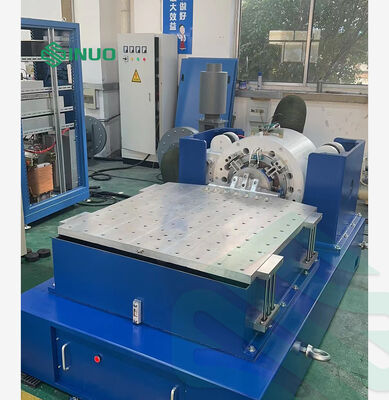

6Οριζόντια διαφάνεια

Η σχεδίαση οριζόντιου διαδρόμου χαρακτηρίζεται από υψηλές στιγμές ανατροπής και πλευρική συγκράτηση.παρέχει υψηλή συγκράτηση δυναμικής ροπής, διατηρώντας ταυτόχρονα τα χαρακτηριστικά αποσβεσμού της οδηγητικής ταινίας ελαίουΗ οριζόντια διαφάνεια αποτελείται από μια πλάκα διαφάνειας, σύνδεσμο, φυσική πλάκα γρανίτη, οριζόντια βάση διαφάνειας και ανεξάρτητη παροχή πετρελαίου.

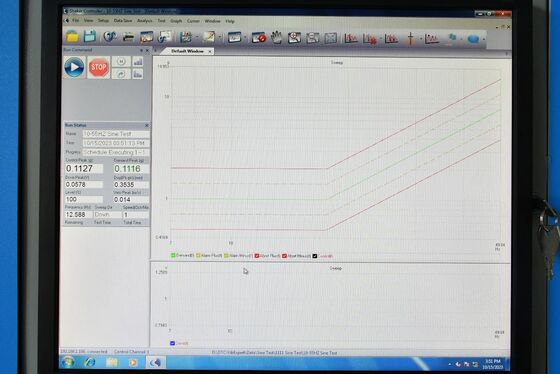

7Ψηφιακός ελεγκτής δονήσεων

Ο ελεγκτής δονήσεων υιοθετεί προηγμένο σύστημα κατανεμημένης δομής.Εξασφαλίζει την πραγματική ταχύτητα και την υψηλή απόδοση του συστήματος ελέγχου. Μπορεί να ανταποκριθεί σε οποιεσδήποτε αλλαγές στο σύστημα δοκιμής εγκαίρως και γρήγορα.Το υλικό υιοθετεί έναν επεξεργαστή DSP κυμαινόμενης στροφής 32 bit με κύρια συχνότητα έως 300MHz και ένα ADC / DAC με ανάλυση 24 bitΗ τεχνολογία σχεδιασμού χαμηλού θορύβου με ψηφιακό φιλτράρισμα υψηλής ακρίβειας και κυκλώματα υλικού.και η σχέση σήματος-θόρυβου είναι μεγαλύτερη από 100 dB.

Χαρακτηριστικά

α. Υψηλή απόδοση και αξιοπιστία

Ο έλεγχος κλειστού βρόχου πραγματοποιείται από τον επεξεργαστή DSP και ο υπολογιστής είναι ανεξάρτητος από τον βρόχο ελέγχου.Μπορεί να ανταποκριθεί σε οποιεσδήποτε αλλαγές στο σύστημα δοκιμής εγκαίρως και γρήγοραΌλα τα κανάλια εισόδου διαθέτουν ADC ανάλυσης 24 bit, σχεδιασμό υλικού χαμηλού θορύβου και ενσωματωμένα αναλογικά και ψηφιακά φίλτρα anti-aliasing,που εγγυώνται αποτελεσματικά την υψηλή ακρίβεια της ανάλυσης.

Β. Εύκολη λειτουργία

Το λογισμικό εφαρμογής που βασίζεται σε Windows είναι εύκολο στη λειτουργία και πλούσιο σε βοηθητικές λειτουργίες.Ο ισχυρός αυτόματος μάγος του συστήματος και η λειτουργία δημιουργίας αυτόματης έκθεσης δοκιμής καθιστούν εύκολες τις επαναλαμβανόμενες και βαρετές εργασίες δοκιμήςΟι ρυθμίσεις των παραμέτρων δοκιμής είναι πλούσιες και αυστηρές, και η διεπαφή USB2.0 το καθιστά πιο στενά και αρμονικά συνδεδεμένο με τον υπολογιστή.

c. Δυνατές λειτουργίες και ευελιξία

Ο ελεγκτής δονήσεων είναι μια ισχυρή πλατφόρμα ελέγχου δονήσεων που μπορεί να ολοκληρώσει πολλαπλές πολύπλοκες εργασίες.διαφορετικό λογισμικό εφαρμογής μπορεί να ρυθμιστεί για να ολοκληρώσει μια ποικιλία εργασιών ανάλυσης για να καλύψει τις διαφορετικές ανάγκες δοκιμών και ανάλυσηςΟ ελεγκτής υιοθετεί ένα μοντελοποιημένο σχεδιασμό και μπορεί να ρυθμίσει το αντίστοιχο υλικό και λογισμικό σύμφωνα με τις διαφορετικές ανάγκες του χρήστη για να καλύψει διαφορετικές ανάγκες.

δ. Ασφάλεια δοκιμών

Ο ελεγκτής παρέχει έλεγχο σήματος μικρής κλίμακας για να πάρει μια προεπισκόπηση του ελέγχου δονήσεων του συστήματος.Και να έχουν μια κατά προσέγγιση κατανόηση της λειτουργίας μεταφοράς και άλλα χαρακτηριστικά του συστήματοςΗ ασφάλεια των δοκιμαστών, των αντικειμένων δοκιμής και του εξοπλισμού τραπεζών δονήσεων είναι εγγυημένη στο μέγιστο βαθμό.Αν υπάρχει κάποια ανωμαλία στο σύστημα, μπορείτε να πατήσετε αμέσως το ενσωματωμένο πλήκτρο τερματισμού του συστήματος για να τερματίσετε τη δοκιμή.

ε. Παραγωγή εκθέσεων δοκιμών

Υποστηρίζει τη γρήγορη δημιουργία αναφορών δοκιμών με ένα κλικ σε μορφή word ή μορφή PDF.Από την περιγραφή της βασικής λειτουργίας ελέγχου δοκιμής έως τις ειδικές παραμέτρους ρύθμισης δοκιμής, από την καμπύλη του φάσματος στόχου ελέγχου μέχρι την καμπύλη του τομέα χρόνου δοκιμής και του τομέα συχνότητας, όλα είναι διαθέσιμα.Είναι βολικό για εσάς να τροποποιήσετε και να κάνει σύμφωνα με διαφορετικές προδιαγραφές έκθεση δοκιμήςΜπορεί να εκτυπωθεί και να προεξεταστεί απευθείας και να αποσταλεί στο διαδίκτυο.

Βασικές τεχνικές παραμέτρους ψηφιακού ελεγκτή δονήσεων
