Σύστηματα δοκιμής δονήσεων μπαταριών UN 38.3 με δοκιμή σίνου, τυχαίου, κρούσματος

Σύστηματα δοκιμής δονήσεων μπαταριών UN 38.3 με δοκιμή σίνου, τυχαίου, κρούσματος

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	ΣΕ553- EV222VT50VC-2
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5 σετ/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

ημιτονοειδής δύναμη:

2200Kg.f κορυφή

Δύναμη σοκ:

4400Kg.f κορυφή

Μέγιστο. Επιτάχυνση:

100 γρ

Μέγιστο. Εκτόπισμα:

51 mm p-p

Μέγιστη Ταχύτητα:

2.0m/s

Μέθοδος Ψύξης:

Αέρας-ψύξη

Συσκευασία λεπτομέρειες:

Περίπτωση κοντραπλακέ

Δυνατότητα προσφοράς:

5 σετ/μήνα

Επισημαίνω:

ISO 6469 ηλεκτρικός εξοπλισμός δοκιμής ασφάλειας

5000V ηλεκτρικός εξοπλισμός δοκιμής ασφάλειας

ΜΒ 38032 ηλεκτρικός ελεγκτής ασφάλειας

Περιγραφή του προϊόντος

Σύστηματα δοκιμής δονήσεων μπαταριών UN 38.3

Συμπληρωματικά συστήματα δοκιμών δονήσεων που έχουν σχεδιαστεί για δοκιμές μπαταριών σύμφωνα με τα πρότυπα UN 38.3, με δυνατότητες δοκιμών sinus, random και shock.

Εφαρμογή του προϊόντος

Τα συστήματά μας είναι ευρέως εφαρμοστέα σε όλους τους βιομηχανικούς τομείς, συμπεριλαμβανομένων των πλακών κυκλωμάτων,αεροσκάφος, πλοία, πύραυλοι, πύραυλοι, αυτοκίνητα και οικιακές συσκευές.

Η Sinuo παρέχει ολοκληρωμένες λύσεις διέγερσης και δοκιμών που επικυρώνουν την ποιότητα του προϊόντος σύμφωνα με διεθνή πρότυπα, συμπεριλαμβανομένων των ISO16750-3, UL, JIS, DIN, ISO, BS, MIL, IEC και ASTM.

Παράμετροι επιλογής μηχανής δονήσεων

Προϋποθέσεις δοκιμής που καθορίζονται από τον πελάτη
Τύποι δοκιμών: σάρωση sinus και τυχαία δονήσεις
Περιοχή απόκρισης συχνοτήτων: 2-5000Hz
Οι τύποι επιλογής: A(g)=(2πf) 2Dcm/980 ∆A=0,002DmmF2, D=A/0,002F2, F=M(kg) ×A(g

Διαμόρφωση εξοπλισμού

Συστατικό	Λεπτομέρειες διαμόρφωσης	Ποσότητα
Σώμα τραπεζιού δονήσεων	Α20S32 ηλεκτρομαγνητική γεννήτρια διέγερσης	1 SET
Συσκευή ελέγχου αυτοματοποιημένου κέντρωσης	Για μετακινούμενη τροχιά	1 SET
Φανατικός ψύκτης	Β752 (συμπεριλαμβανομένου του θωρακιστή)	1 SET

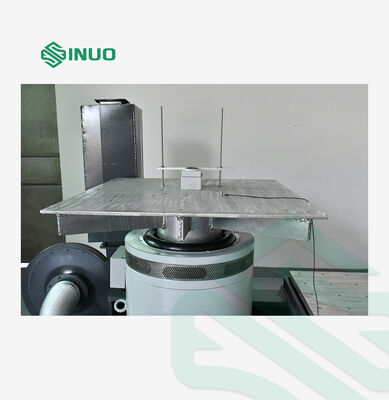

Περαιτέρω παρακολούθηση	VT50 (500 × 500 mm)	1 SET
Μηχανοκίνητο κινητήρα	Ηλεκτρονικός ενισχυτής ισχύος διακόπτη LA-24K	1 SET
Σύστημα προστασίας με εφοδιασμό	Ολοκληρωμένο σύστημα προστασίας	1 SET
Ηλεκτρική τροφοδοσία διέγερσης	Μονάδα τροφοδοσίας	1 SET
Ψηφιακός ελεγκτής δονήσεων	Ψηφιακός ελεγκτής δονήσεων VCS-2	1 SET
Αισθητήρας επιτάχυνσης συστήματος	Μέτρηση επιτάχυνσης	2 PCS
Λογισμικό ελέγχου	CD εγκατάστασης	1 SET
Υπολογιστής ελέγχου	Υπολογιστικό σύστημα	1 SET
Συσκευές	Καλώδια σύνδεσης/σωλήνες αέρα	1 SET
Συσκευάσματα πρόσθετα	Κλειδί τύπου Τ, εξαγωνικό κλειδί, κατσαβίδι κλπ.	1 SET
Δονητικές ράβδοι πίεσης	Κεφαλίδα μπαρ πίεσης	1 SET

Τεχνικές προδιαγραφές

Α20S32 Ηλεκτρομαγνητικός γεννήτης διέγερσης

Μέγιστη δύναμη σινουσοειδούς διέγερσης	2200Kg.f κορυφή
Μέγιστη τυχαία συναρπαστική δύναμη	2200Kg.f r.ms
Μέγιστη δύναμη διέγερσης από την πρόσκρουση	4400Kg.f κορυφή
Πεδίο συχνότητας	1 ∆3000 Hz
Μέγιστη μετατόπιση	51 mm p-p
Μέγιστη ταχύτητα	2m/s
Μέγιστη επιτάχυνση	100G (980 m/s2)
Πρώτης τάξης συχνότητα συντονισμού	3200 Hz±5%
Μέγιστο φορτίο	400 κιλά
Συχνότητα απομόνωσης από δονήσεις	2.5 Hz
Μετακινούμενο διάμετρο σπείρας	Φ340 mm
Βάρος κινητής τροχιάς	22 κιλά
Στροφή στο τραπέζι.	17 × M10
Διαρροή ροής	< 10 gauss
Επιτρεπόμενη εκκεντρική στιγμή	500N.m.
Μέγεθος εξοπλισμού	1080mmL×920mmW×1050mmH (εκτός από το κατά κατακόρυφο πίνακα επέκτασης)
Βάρος του εξοπλισμού	1900 kg (εκτός από οριζόντιο τραπέζι διαδρόμου)

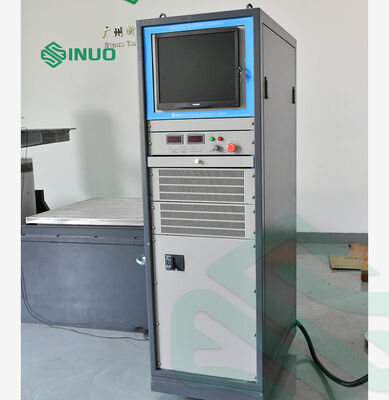

Ηλεκτρονικός ενισχυτής ισχύος LA-24K

Δύναμη εξόδου	22KVA
Τεχνική ένταση	100V
ρεύμα εξόδου	220Α
Απόδοση ενισχυτή	≥ 90%
Αρμονική στρέβλωση	00,5% THD @ 500Hz
ΣΕΠ	> 75dB
Πεδίο σήματος εισόδου	±10 Vpiak
Σταθερότητα DC εξόδου	< 5mVdc
Μέγεθος ενισχυτή	W910mm × D610mm × 1150mm
Βάρος του ενισχυτή	470 κιλά

Ψηφιακός ελεγκτής δονήσεων VCS-2

Διαμόρφωση υλικού	2 ταυτόχρονα κανάλια εισόδου, 1 κανάλι εξόδου
Μονάδα λειτουργίας ελέγχου	Σινικό, τυχαίο, κλασικό σοκ.
Υπολογιστής ελέγχου	17' αρχικός υπολογιστής με οθόνη LCD, Windows 10
Λογισμικό	Κινέζικη/Αγγλική λειτουργία, ανάλυση πεδίου χρόνου και πεδίου συχνότητας, πηγή σήματος, ανάλυση σάινο συχνότητας, αυτόματη δημιουργία αναφοράς δοκιμής WORD
Συστημικός επιταχυντής C04A07	Περιοχή συχνοτήτων: 1-12000Hz, Ευαισθησία: 50mv/g, Περιοχή θερμοκρασιών: -24~250°C

Συστατικά και χαρακτηριστικά του συστήματος

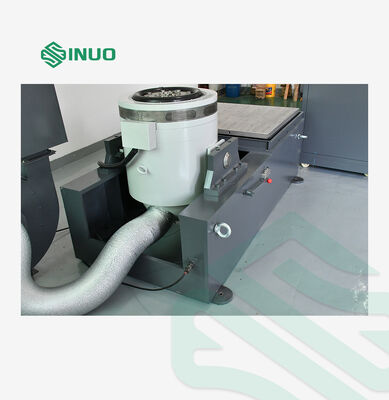

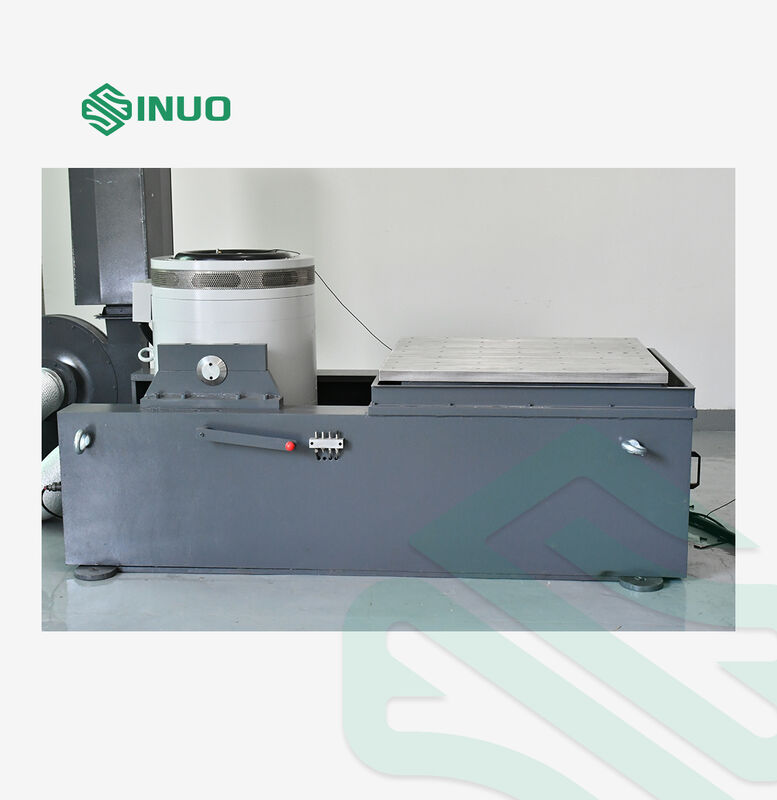

Σώμα τραπεζιού δονήσεων

Μετακινούμενη τροχιά:Στραφή και χειροποίητη με σύστημα υποστήριξης φορτίου με οπτοηλεκτρονικό σύστημα και διπλό ρυμουλκούμενο αξιακό καθοδήγηση για ανώτερη αντοχή
Στρογγυλοπαλμός:Διπλή δομή μαγνητικού κυκλώματος με χαμηλή διαρροή ροής και ομοιόμορφο μαγνητικό πεδίο
Επιφάνεια σώματος:Προηγμένη επεξεργασία φωσφορικής και τεχνολογία βαφής αυτοκινήτων για μακροχρόνια αντοχή στην φθορά και τη σκουριά
Ψύξη τραπεζιού:Φανατικοί χαμηλού θορύβου με βελτιωμένη δομή εισόδου αέρα, αγωγός αέρα μέλιτος για την περιστροφή διέγερσης και διπλά στρώμα αγωγού αέρα για το μέσο μαγνητικό δαχτυλίδι

Ηλεκτρονικός ενισχυτής ισχύος μετάδοσης

Υψηλή σταθερότητα και αξιοπιστία με τεχνολογία MOSFET ή IGBT
Συμμόρφωση με τα πρότυπα "CE" της ΕΕ
Υψηλή αναλογία σήματος προς θόρυβο με χρήση διαμόρφωσης πλάτους παλμού με πολλαπλασιασμό σινουσοειδούς συχνότητας
Υψηλή απόδοση μετατροπής με τεχνολογία παροχής ρεύματος με διακόπτη
Τεχνολογία ηλεκτρονικής αυτόματης ανταλλαγής ρεύματος
Εξαιρετικές επιδόσεις ασφάλειας

Χαρακτηριστικά ψηφιακού ελεγκτή δονήσεων

Υψηλή απόδοση:32bit επεξεργαστής DSP με πλανητική στροφή με συχνότητα 300MHz και ανάλυση 24bit ADC/DAC
Φιλικό προς το χρήστη:Εφαρμοστικό λογισμικό βασισμένο σε Windows με αυτόματο οδηγό και δημιουργία εκθέσεων δοκιμών
Ευέλικτο:Μονουλικός σχεδιασμός που υποστηρίζει πολλαπλές εργασίες ανάλυσης και διαμορφώσεις
Ασφάλεια:Πολλαπλές επιθεωρήσεις ασφαλείας, ρυθμίσεις κλειδώματος και διακοπή έκτακτης ανάγκης
Αναφορά:Μια κλικ δημιουργία εκθέσεων δοκιμών Word ή PDF με ολοκληρωμένα δεδομένα

Τεχνικές παραμέτρους ελεγκτή

Προδιαγραφές καναλιού εισόδου

Αριθμός καναλιών εισόδου	2 ταυτόχρονα κανάλια εισόδου
Τύπος σήματος εισόδου	Δυνατότητα εκκίνησης
Αντίσταση εισόδου	> 110 kΩ
Μέγιστο εύρος εισόδου τάσης	±10V
Μέγιστο εύρος εισόδου φόρτισης	±10000PC
Σχέδιο σήματος-θόρυβου	> 100dB
Φίλτρο	Αναλογικό φίλτρο 160dB/οκτάβα
Ανάλογο/ψηφιακό μετατροπέα (ADC)	24bit ανάλυση, δυναμικό εύρος: 114dB, μέγιστη συχνότητα δειγματοληψίας 192kHz

Προδιαγραφές καναλιού εξόδου

Αριθμός καναλιών εξόδου	1 κανάλι εξόδου
Τύπος σήματος εξόδου	Σήμα τάσης
Αντίσταση εξόδου	< 30Ω
Μέγιστο εύρος τάσης εξόδου	±10V
Μέγιστο ρεύμα εξόδου	100mA
Ακριβότητα πλάτους	2mV
Αρμονική στρέβλωση	< 95dBfs
Φίλτρο	Αναλογικό φίλτρο 60dB/οκτάβα

Ικανότητες λειτουργίας του ελεγκτή

Τυχαίος έλεγχος

Απόδοση τυχαίου σήματος Gaussian με εξίσωση λειτουργίας μεταφοράς για έλεγχο κλειστού βρόχου πολλών καναλιών σε πραγματικό χρόνο.

Έλεγχος του μυελού

Υψηλής ποιότητας σήματα sinus και sinus sweep με έλεγχο πλάτους.

Κλασικό Σοκ

Υποστηρίζει μισό κύμα sinus, κύμα καμπάνας, ορθογώνιο κύμα, τραπεζοειδές κύμα και διάφορες μορφές κύματος πριονιδιού.

Σημείωση φόρτωσης εξοπλισμού:Το σύστημα αυτό ζυγίζει πάνω από ένα τόνο.
