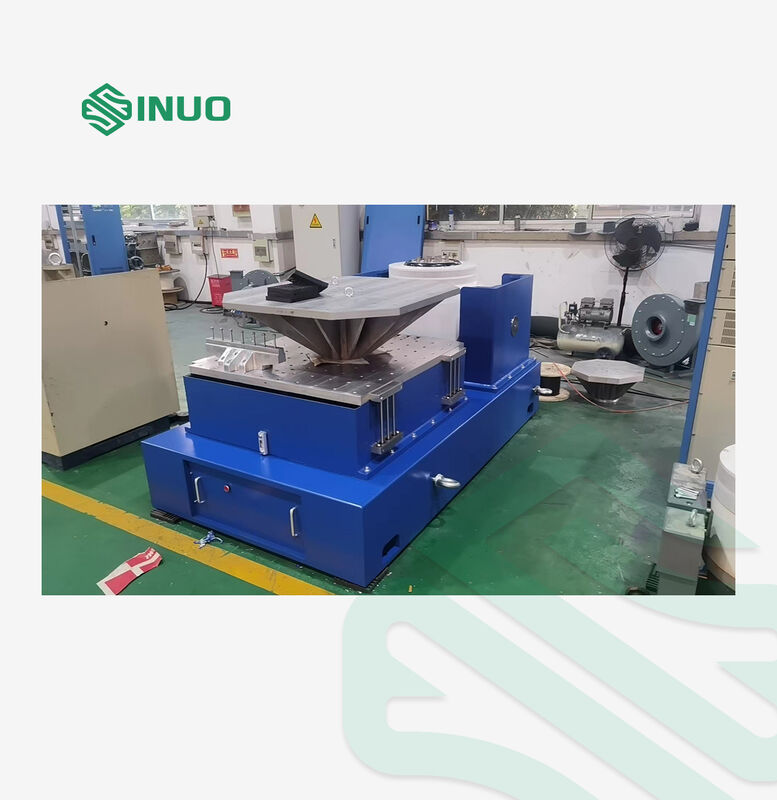

ASTM D 4728 Μηχανή Δοκιμής Τυχαίων Δονήσεων με Δύναμη 1000Kg.f

Σχέδιο

Οδηγίες διαμόρφωσης

Αριθμός

Σώμα τραπεζιού δονήσεων

VG1000-76 ηλεκτρομαγνητική γεννήτρια διέγερσης

1 SET

Συσκευή αυτοματοποιημένου ελέγχου κέντρωσης για κινητή τροχιά

1 SET

Επαναστατικός ανεμιστήρας ψύξης BL-1000 (συμπεριλαμβανομένου του σιγαστήρα)

1 SET

VT60 Πηρύγματος για την κατακόρυφη επέκταση (600 × 600 mm)

1 SET

HG60 Οριζόντια ταινία πετρελαίου (600×600mm)

1 SET

Μηχανοκίνητο κινητήρα

Ηλεκτρονική συσκευή για την παραγωγή ηλεκτρικής ενέργειας (ηλεκτρονική συσκευή)

1 SET

Σύστημα προστασίας με εφοδιασμό

1 SET

Ηλεκτρική τροφοδοσία διέγερσης

1 SET

Ψηφιακός ελεγκτής δονήσεων

Ψηφιακός ελεγκτής δονήσεων VCSusb-2

(συμπεριλαμβανομένων των λογισμικών και των λειτουργιών χρήσης)

2 SET

Επιταχυνόμετρο (περιλαμβάνει καλώδιο BNC-M5 χαμηλού θορύβου 7m)

2 ΚΠΣ

CD εγκατάστασης λογισμικού ελέγχου

1 SET

Υπολογιστής ελέγχου

1 SET

VG1000-76 παραμέτρους γεννήτριας ηλεκτρομαγνητικής διέγερσης

Μέγιστη δύναμη σινουσοειδούς διέγερσης

1000kg.f κορυφή

Μέγιστη τυχαία συναρπαστική δύναμη

1000Kg.f r.ms

Μέγιστη δύναμη διέγερσης από την πρόσκρουση

2000Kg.f μέγιστη

Πεδίο συχνότητας

1 ∆2900 Hz

μέγιστη μετατόπιση

76 mm p-p

Μέγιστη ταχύτητα

10,8 m/s

μέγιστη επιτάχυνση

82G (800 m/s)²)

Η σχέση μεταξύ μέγιστου φορτίου και επιτάχυνσης: F=M.A (συν)

5G

10G

20G

30G

188 κιλά

88 κιλά

38 κιλά

21 κιλά

Πρώτης τάξης συχνότητα συντονισμού

3200 Hz±5%

Χρήσιμο φορτίο M1+M2

300 κιλά

Συχνότητα απομόνωσης από δονήσεις

2.5 Hz

Μετακινούμενο διάμετρο σπείρας

Φ240 mm

Βάρος κινητής τροχιάς

14 κιλά

Διορισμένη εκκεντρική στιγμή

350.Ν.Μ.

Στροφή στο τραπέζι.

16 × M10

Διαρροή ροής

< 10 gauss

Επιτρεπόμενη εκκεντρική στιγμή

300N.m.

Μέγεθος εξοπλισμού

945 mm × 720 mm × 784 mm

Βάρος του εξοπλισμού

1000 κιλά

ΛΑ-12Κ ψηφιακός ενισχυτής ισχύος διακόπτη

Δύναμη εξόδου

12KVA

Τεχνική ένταση

100V

ρεύμα εξόδου

120Α

Απόδοση ενισχυτή

≥ 90%

Συνολική αρμονική στρέβλωση (THD)

< 1,0%

Επίπεδο ανάφλεξης

58KHz

Τρέχουσα απόφαση

0.1Α

ΣΕΠ

≥65dB

Nοίσα

≤ 70dB

Στον βαθμό ανισορροπίας της παράλληλης εξισορρόπησης ρεύματος

≤ 3%

Τρέχων συντελεστής κορυφής

≥3σ

FΑπάντηση αναγκαιότητας

DC-5000Hz ±3dB

10-3000Hz ±1dB

Πληροφορίες

≥ 80

Σταθερότητα συνεχούς ρεύματος

< 0,1%

Μέγεθος ενισχυτή

650 mmL × 920 mmD × 1700 mmH

Βάρος

400 κιλά

Σύστημα προστασίας με εφοδιασμό

Λειτουργία

Θέρμανση, πίεση ανέμου, υπερδιέταξη, υπερτάταση, υπερστροφή, υποτάθεια εισόδου, εξωτερική βλάβη, τροφοδοσία ελέγχου, λογική βλάβη, απώλεια φάσης εισόδου

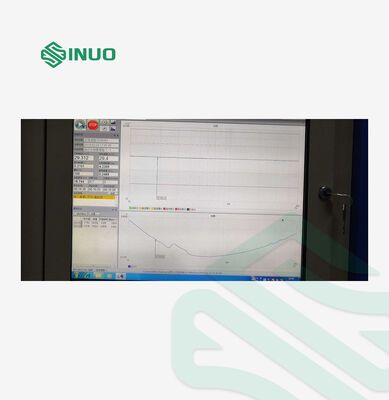

Ψηφιακός ελεγκτής δονήσεων VCSusb-2

Διαμόρφωση υλικού

2 ταυτόχρονα κανάλια εισόδου, 1 κανάλι εξόδου

Μονάδα λειτουργίας ελέγχου

Σίνος, τυχαίο

Υπολογιστής ελέγχου

ACER PC ((i3-3.6GHz CPU 8GB 1TB 1000Mbps θύρα Ethernet.και 4 θύρες USB / Microsoft Windows 10/8 OS)

Microsoft Word / Excel και Adobe Acrobat συνιστάται ως συντάκτες εκθέσεων δοκιμών (επιλογές)

Λογισμικό

Κινέζικη / Αγγλική λειτουργία, ανάλυση πεδίου χρόνου και πεδίου συχνότητας, πηγή σήματος, ανάλυση σάινος συχνότητας, κλπ. Μπορεί να παράγει αυτόματα αναφορές δοκιμών WORD. Μπορεί να εμφανίσει,αποθηκεύει τα σήματα και τα δεδομένα, και καθορίζει τις παραμέτρους δοκιμής και τις λειτουργίες ανάλυσης.

Επιταχυντής συστήματος

Πρότυπο: LAB24110

Περιοχή συχνοτήτων: 1-5000Hz

Αίσθηση: 30 +/- 10% pC/g

Περιοχή θερμοκρασίας: -40°C έως 160°C

Περιέχει καλώδιο χαμηλού θορύβου 2PCS 7M PVC "BNC-M5"

Πίνακας κατακόρυφης επέκτασης VT60

Υλικό

Άλλες χημικές ενώσεις

Μέγεθος πίνακα

600 mm × 600 mm × 200 mm

Σταθερή τρύπα

Κεραυνός βίδες από ανοξείδωτο χάλυβα M10, ανθεκτικός στην φθορά και ανθεκτικός στην φθορά

Επεξεργασία

2000 Hz

Βάρος

55 κιλά

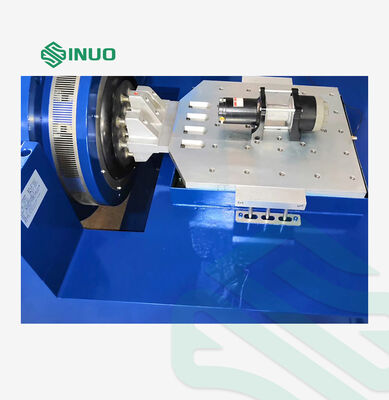

HG60 οριζόντιο τραπέζι διαδρόμου με λάδι

Υλικό

Άλλες χημικές ενώσεις

Μέγεθος πίνακα

600 × 600

Σταθερή τρύπα

Κεραυνός βίδες από ανοξείδωτο χάλυβα M10, ανθεκτικός στην φθορά και ανθεκτικός στην φθορά

Επεξεργασία

2000 Hz

Βάρος

55 κιλά

BL 1000 ανεμιστήρας ψύξης

Δύναμη ανεμιστήρα

4KW (5HP)

Πίεση αέρα

00,0034 Mpa

Ποσοστό ροής

00,33 m/s3

Ηλεκτρικές απαιτήσεις

Ηλεκτρική τροφοδοσία

Τριφογενής εναλλασσόμενος 380V/50Hz 22 KW

Απαιτούμενος συμπιεσμένος αέρας

0.7Mpa

Θέρμανση αίθουσας δοκιμής

0~40°C

Η υγρασία της αίθουσας δοκιμής

0 έως 85%, χωρίς συμπύκνωση
