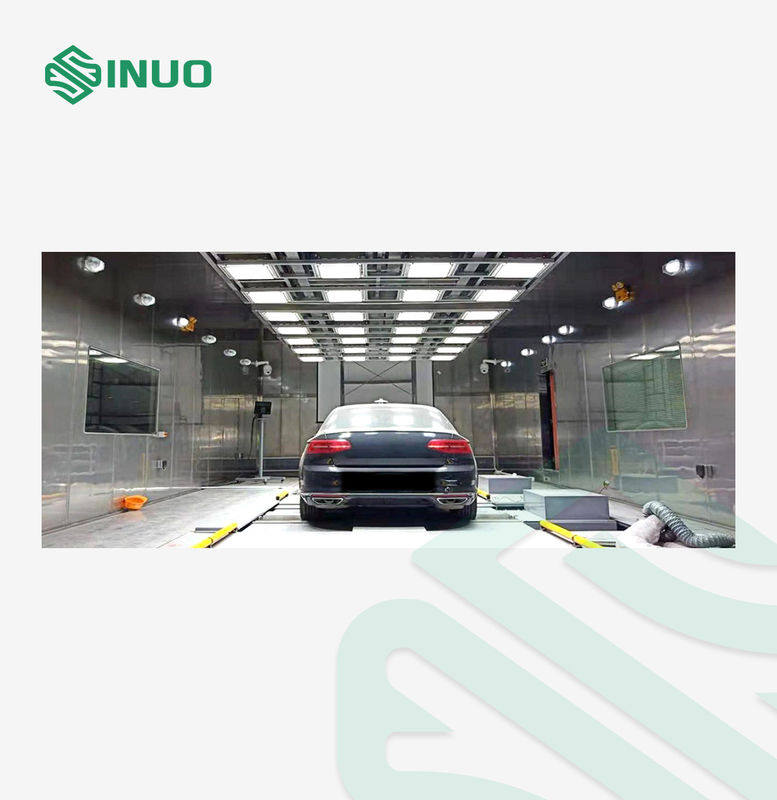

DIN 75220 ηλεκτρική αίθουσα δοκιμής λαμπτήρων αλόγονου αιθουσών δοκιμής προσομοίωσης οχημάτων ηλιακή

3) Ο έλεγχος παροχής ηλεκτρικού ρεύματος μπορεί να ελέγξει τη θέση του λαμπτήρα σε πραγματικό - χρόνος κατά τη διάρκεια της διαδικασίας φωτισμού και να κάνει τις αντίστοιχες προειδοποιήσεις. Εάν ο φωτισμός είναι ανεπιτυχής, θα σταματήσει το φωτισμό και θα δώσει μια υπαγόρευση συναγερμών όταν υπερβαίνει μια ορισμένη καθυστέρηση, αποφεύγοντας τη επικίνδυνη κατάσταση του ανεπιτυχούς φωτισμού για να διατηρήσει για πολύ καιρό την υψηλή τάση.

Γραφείο:

Μορφωματικό σχέδιο παροχής ηλεκτρικού ρεύματος, με το γενικό γραφείο, με τα πλεονεκτήματα του μικρού ίχνους, τις τακτοποιημένες γραμμές, κατάλληλη σύνδεση η παροχή ηλεκτρικού ρεύματος μπορεί να τοποθετηθεί στο γενικό γραφείο για τον ενοποιημένο έλεγχο, να παρέχει το αντίστοιχο πρωτόκολλο διεπαφών επικοινωνίας στο σύστημα ελέγχου πεδίων δοκιμής, και να χρησιμοποιήσει την οθόνη αφής για τον τοπικούς έλεγχο συστημάτων και τη λειτουργία, ακρίβεια ελέγχου: ≤5%.

Προσομοίωση φωτός του ήλιου:

Συνολικά 98 σύνολα πηγών φωτός, κάθε σύνολο πηγών φωτός είναι εξοπλισμένα με μια EPS παροχή ηλεκτρικού ρεύματος ελέγχου, η οποία μπορεί να ελέγξει την παροχή ηλεκτρικού ρεύματος κάθε πηγής φωτός χωριστά.

Πλήρες φάσμα: +/- 10%, μέσα σε ένα ύψος 1m.

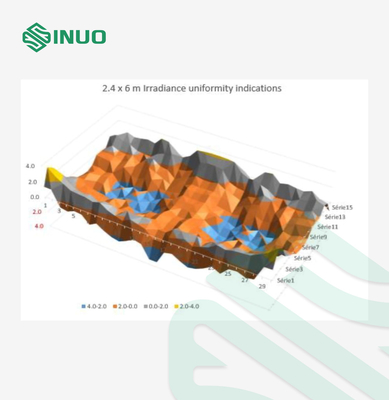

Μετά από την προσομοίωση, η ομοιομορφία προσομοίωσης της προσομοίωσης φωτισμού είναι για ± 5%, καλύτερα από την απαίτηση ± 10.
Για τις λεπτομέρειες, δείτε μετά από τον αριθμό του υπολογισμού προσομοίωσης:

Σύστημα ελέγχου:

Το σύστημα προσομοίωσης φωτισμού υιοθετεί τον τρόπο ελέγχου κλειστών βρόγχων, που εξοπλίζεται με τον αισθητήρα φωτισμού υψηλός-ευαισθησίας KIPP & ZONEN SMP10 που συναντά το ISO 9060 δύο επιπέδων πρότυπα. Μέσω αυτού του αισθητήρα, η ελαφριά ένταση της μετρημένης επιφάνειας συλλέγεται σε πραγματικό - χρόνος. Το σύστημα ελέγχου ρυθμίζει αυτόματα την ενεργειακή παραγωγή σύμφωνα με την απόκλιση μεταξύ της καθορισμένης αξίας και της συλλεχθείσας αξίας, για να εξασφαλίσει τη σταθερότητα του φωτός σε όλη τη δοκιμή.

Πλεονεκτήματα:

Ευρύ λειτουργικό περιβάλλον

Δεδομένου ότι δεν υπάρχει κανένα ηλεκτρονικό τμήμα λαμπτήρων εκκινητών στον ανακλαστήρα του συστήματος φωτισμού, το σύστημα έχει την πολύ ευρεία λειτουργούσα σειρά θερμοκρασίας και υγρασίας (η σειρά θερμοκρασίας είναι -100 ℃ -200 ℃, η σειρά υγρασίας είναι 0-98%).

Υψηλή ασφάλεια

Επειδή ο αναπτήρας εγκαθίσταται στην ευφυή παροχή ηλεκτρικού ρεύματος, η ευφυής παροχή ηλεκτρικού ρεύματος μπορεί να ελέγξει την τάση εργασίας και το ρεύμα του λαμπτήρα αλογονιδίων μετάλλων σε πραγματικό - ο χρόνος., ώστε να εξασφαλιστεί ότι την παροχή ηλεκτρικού ρεύματος σταματούν αυτόματα όταν κλείνεται ο λαμπτήρας και ο λαμπτήρας δεν είναι συγκινημένοι, και οι πληροφορίες συναγερμών δίνονται. Επιπλέον, η συσκευή δεν πρέπει να είναι απαλλαγμένη μεταγενέστερη χρήση, για να αποφύγει την αμελή λειτουργία της ηλεκτροπληξίας υψηλής τάσης.

Έρχεται με το κύκλωμα ρυθμιστών τάσης BUCK και το διανυσματικό αλγόριθμο ελέγχου ισχύος να ελέγξει την παραγωγή, αποφεύγοντας αποτελεσματικά το φαινόμενο της ελαφριάς εξάλειψης που προκαλείται από τις διακυμάνσεις πλέγματος. Με το συναγερμό ελαττωμάτων και την αυτόματη προστασία, δεν υπάρχει καμία τάση στο τέλος παραγωγής όταν είναι κλειστό το φως.

Καλή σταθερότητα

Έρχεται με το κύκλωμα ρυθμιστών τάσης BUCK, το οποίο μπορεί να λειτουργήσει σε AC340V ~ 440V Το σύστημα ελέγχου ελέγχεται από το διανυσματικό αλγόριθμο ελέγχου δύναμης για να εξασφαλίσει ότι η δύναμη παραγωγής είναι σταθερή και διευθετήσιμη με τις αυτόματες λειτουργίες αποζημιώσεων όπως η αποζημίωση εξαγωγής αέρα, ο σε πραγματικό χρόνο έλεγχος των ανωμαλιών και η αυτόματη ρύθμιση, ανεξάρτητα από τις διακυμάνσεις τάσης και τις διακυμάνσεις περιβαλλοντικής θερμοκρασίας, η ενέργεια παραγωγής είναι ακόμα σταθερή περιεκτική προστασία ασφάλειας: προστασία λάθους παραμέτρου λαμπτήρων, προστασία αποσύνδεσης λαμπτήρων, προστασία βραχυκυκλώματος λαμπτήρων, κ.λπ. χρησιμοποίηση γερμανικής Siemens IGBT, ιαπωνικός μαγνητικός πυρήνας, αμερικανικό MCU. (Μπορεί να εργαστεί σε 100 ℃) όλος ο εξοπλισμός έχει περάσει τη λειτουργική δοκιμή διαδικασίας δοκιμής και γήρανσης 100%.

Ευρεία σειρά ρύθμισης

Ο έλεγχος μικροϋπολογιστών, με την αυτόματη αποζημίωση λειτουργεί όπως η αποζημίωση εξαερισμού, ο σε πραγματικό χρόνο έλεγχος των ανωμαλιών και η αυτόματη ρύθμιση, έτσι ώστε το σύστημα έχει τη δυνατότητα να ρυθμίσει από την ενέργεια -100% 10% stepless. Με το γραμμικό έλεγχο και την τετραγωνική παραγωγή κυμάτων, η υψηλότερη αποδοτικότητα επιτυγχάνεται, ανεξάρτητα από τις διακυμάνσεις τάσης και οι διακυμάνσεις περιβαλλοντικής θερμοκρασίας, η ενέργεια παραγωγής είναι ακόμα σταθερές.

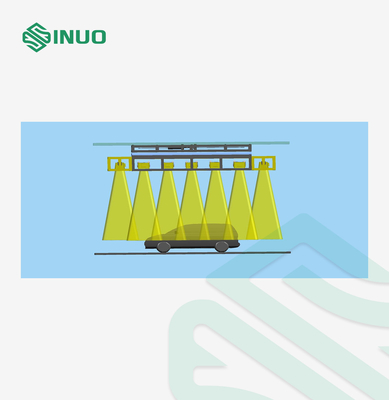

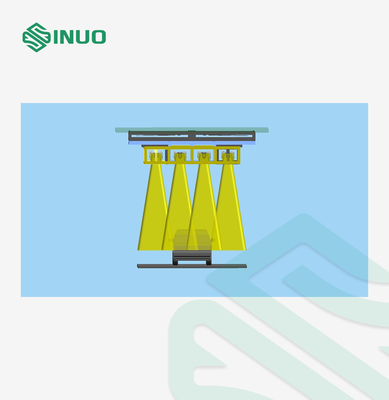

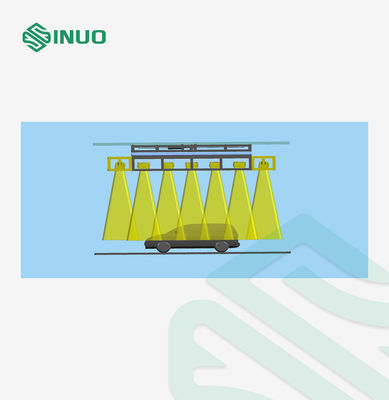

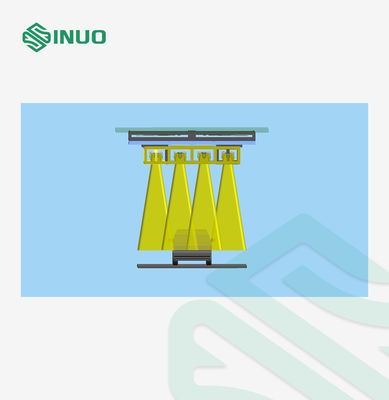

1. Σύστημα προσομοίωσης φωτός του ήλιου

Αυτό το σύστημα δοκιμής αποτελείται από συνολικά 98 μονάδες προσομοίωσης φωτός του ήλιου (14 × 7). Κάθε μονάδα προσομοίωσης φωτός του ήλιου έχει την ίδια δύναμη και είναι 4KW. Η συγκεκριμένη διανομή είναι η ακόλουθη:
