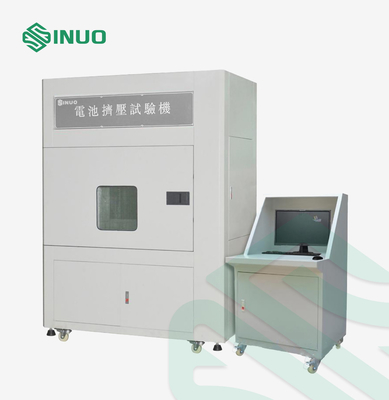

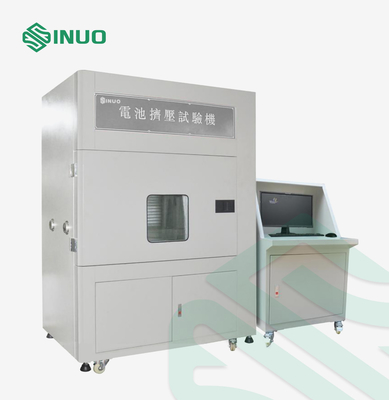

Επισκόπηση εξοπλισμού

1. Απαιτήσεις για το explosionproof βαθμό:

1.1 γενικός βαθμός: Explosionproof βαθμός Exsd IIBT4.

1.2 ανεμιστήρας εξάτμισης: υψηλής θερμοκρασίας ανθεκτική explosionproof μηχανή χρήσης.

1.3 φω'τα: explosionproof φωτισμός υψηλός-φωτεινότητας.

1.4 διακόπτης: πυρκαγιά και explosionproof διακόπτης.

1.5 πόρτα εξοπλισμού: πυρκαγιά - προστατευτικός καθαρός καθυστερούντω και ανοξείδωτου.

2. Το λειτουργικό σύστημα:

2.1 χειρωνακτικοί και αυτόματοι τρόποι λειτουργίας συνόλου και δύο μορφές διαδικασίας σταθερού κτυπήματος και σταθερής πίεσης.

2.2 ο χειρωνακτικός τρόπος δεν πρέπει να εκδώσει τη διαδικασία, και οι όροι ελέγχονται με το χέρι ο αυτόματος τρόπος είναι να εργαστεί αυτόματα σύμφωνα με την επεξεργασθείσα διαδικασία (χρόνος μετατοπίσεων, πίεσης, εκμετάλλευσης πίεσης, κ.λπ.)

2.3 σύμφωνα με τις ειδικές απαιτήσεις των πελατών, μπορούμε ειδικά να σχεδιάσουμε και προϊόντα για να καλύψουμε τις απαιτήσεις διαδικασίας παραγωγής του πελάτη και την προαιρετική διαμόρφωση στο μέγιστο βαθμό.

2.4 η οριζόντια και κάθετη/διευθετήσιμη και σταθερή ταχύτητα/η αυτόματη πυροσβυστική συσκευή/η τηλεοπτική επιτήρηση system/5T-2000T μπορούν να διαταχτούν ειδικά

3. Σύστημα αποκτήσεων στοιχείων:

3.1 αναπτυγμένη και σχεδιασμένη με ARM7+μC/OSⅡ, η συχνότητα μπορεί να τεθεί σε απευθείας σύνδεση τουλάχιστον 10ms σε πραγματικό - ο χρόνος, και η μετατόπιση και η πίεση μπορούν να προγραμματιστούν ανεξάρτητα.

3.2 η πολυδιαυλική ενότητα δειγματοληψίας στοιχείων, η τάση και το κανάλι αποκτήσεων θερμοκρασίας υιοθετούν τον τρόπο N*4 (εκτάσιμο).

3.3 εξοπλισμένος με τους τμηματικούς λιμένες RS232 και RS485, που μπορούν να συνδεθούν με τα πολλαπλάσια όργανα δοκιμής για να πραγματοποιήσουν την αυτόματη απόκτηση στοιχείων, με την ισχυρή αντιπαρεμβατική δυνατότητα.

3.4 ολόκληρη η διαδικασία του τηλεοπτικού ελέγχου υιοθετείται στη δοκιμή για να εξασφαλίσει υψηλή ακρίβεια των στοιχείων δοκιμής και της σταθερής λειτουργίας.

3.5 το στοιχείο καταγράφεται αυτόματα και αποθηκεύεται on-line, και η έκθεση δοκιμής παράγεται αυτόματα.

4. Αρχή:

Το σύστημα αποκτήσεων στοιχείων τοποθετείται στον ελεγχόμενο εξοπλισμό ελέγχου, και το σήμα τάσης ή θερμοκρασίας του εξοπλισμού επιλέγεται και κρατιέται μέσω του αισθητήρα, και στέλνεται στο μετατροπέα A/D για να γίνει ένα ψηφιακό σήμα, και έπειτα το σήμα στέλνεται στο FIFO. Όταν το στοιχείο που αποθηκεύεται στο FIFO φθάνει σε έναν ορισμένο αριθμό, διαβάζεται έξω από το FIFO από το ARM7, και στέλνεται έπειτα στον οικοδεσπότη υπολογιστή μέσω της σύνδεσης Ethernet του ARM7 ή του RS232. Θεωρώντας ότι μπορούν να υπάρξουν πολλές συσκευές που ελέγχονται, τα πολλαπλάσια κανάλια αποκτήσεων σχεδιάζονται, και περνούν από τον αναλογικό διακόπτη και εισάγουν έπειτα το μετατροπέα A/D. CPLD είναι ο πυρήνας ελέγχου ολόκληρου του συστήματος. Ελέγχει τη μετατροπή του καναλιού αποκτήσεων, η έναρξη/η στάση του μετατροπέα A/D, η γεννήτρια διευθύνσεων αποθήκευσης των στοιχείων στο FIFO, και η παραγωγή διακόπτει το αίτημα να δηλωθεί το ARM7 για να το διαβάσει και να αποθηκεύσει στο FIFO. στοιχεία κ.λπ.

5. Υδραυλικό σύστημα:

Το υδραυλικό σύστημα υιοθετεί ένα σύστημα εφοδιασμού με πετρέλαιο μεταβλητών αντλιών, έναν μεγάλο συγκεντρωμένο ροή φραγμό βαλβίδων ελέγχου, ένα φίλτρο αναρρόφησης πετρελαίου στον κολπίσκο πετρελαίου της αντλίας, και ένα φίλτρο υψηλού πετρελαίου στην έξοδο αντλιών για να αποτρέψει τις ακαθαρσίες από την είσοδο του υδραυλικού συστήματος για να εξασφαλίσει κανονική λειτουργία του κυκλώματος πετρελαίου. Υπάρχει θερμοκρασία πετρελαίου, επίδειξη επιπέδων πετρελαίου, φίλτρο αέρα και άλλες συσκευές στο σύστημα. Η δεξαμενή καυσίμων είναι μια ενωμένη στενά πιάτο δομή χάλυβα με ένα καθαρίζοντας παράθυρο και ένα βούλωμα βιδών για την αποξήρανση πετρελαίου και λυμάτων στο κατώτατο σημείο.

6. Explosionproof σύστημα

Υιοθετεί πυκνωμένο το διπλός-στρώμα προστατευτικό καθαρό σχέδιο πιάτων και ανοξείδωτου χάλυβα, και όλα τα ηλεκτρικά συστατικά εγκρίνουν τα explosionproof συστατικά και τα προστατευτικά μέτρα απομόνωσης.
