Ηλεκτρικές οχημάτων πολλαπλάσιες φορητές υποδοχών συσκευές δοκιμής δύναμης εξόδων μηχανικές

IEC62196 ηλεκτρικές οχημάτων πολλαπλάσιες φορητές συσκευές δοκιμής δύναμης υποδοχή-εξόδων μηχανικές

Συμμορφωμένα πρότυπα & προτάσεις

IEC 62196-1Ed.4CDV: 2020 «βουλώματα, υποδοχή - έξοδοι και συζευκτήρες για τις βιομηχανικές και παρόμοιες εφαρμογές, και πρόταση 26,3, σύκο 19 για των ηλεκτρικών οχημάτων».

Iec60884-1: 2006 «βουλώματα και υποδοχή-έξοδοι για την οικογένεια και παρόμοιους λόγους Part1: Πρόταση 24,9 γενικών απαιτήσεων» και σχήμα 29.

GB2099.1-2008 «βουλώματα και υποδοχή-έξοδοι για την οικογένεια και παρόμοιους λόγους Part1: Πρόταση 24,9 γενικών απαιτήσεων» και σχήμα 29.

Επισκόπηση εξοπλισμού

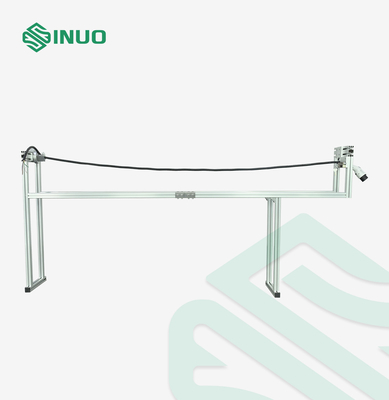

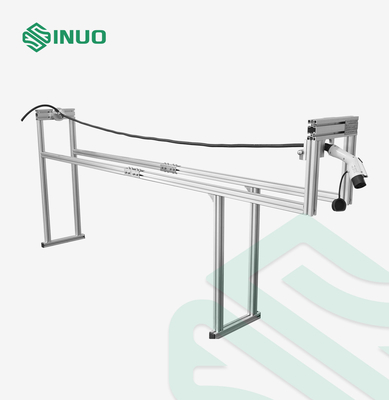

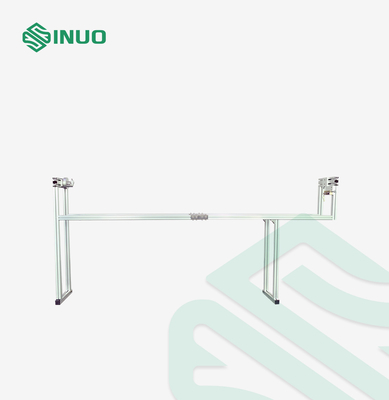

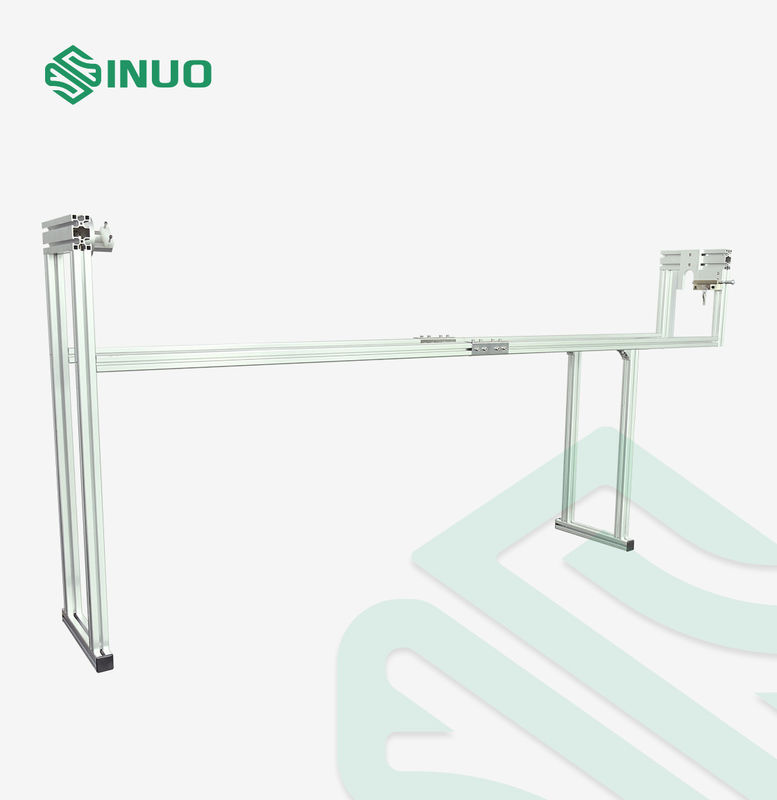

Χρησιμοποιείται για να εξετάσει τη μηχανική δύναμη των rewirable βουλωμάτων και του συνδετήρα οχημάτων που είναι εξοπλισμένος με το εύκαμπτο καλώδιο.

Αρχή δοκιμής: Το ελεύθερο τέλος του καλωδίου και ενός πρόσθετου σχοινιού ή άλλα εύκαμπτα μέσα, κ.λπ., που συνδέονται με το εύκαμπτο καλώδιο, και τα δύο που έχουν ένα συνολικό μήκος 2,25 μ, καθορίζεται σε έναν τοίχο σε ένα ύψος 1 μ επάνω από το πάτωμα.

Το δείγμα κρατιέται έτσι ώστε το καλώδιο είναι οριζόντιο και έπειτα επιτρέπεται για να πέσει προς ένα τσιμεντένιο πάτωμα. Αυτό γίνεται οκτώ φορές το καλώδιο που περιστρέφεται μέσω 45° στον καθορισμό του κάθε φορά.

Τα βουλώματα Rewirable και οι συνδετήρες οχημάτων εγκαθίστανται με ένα μικρό τμήμα (περίπου 200 χιλ.) του ελαφρύτερου τύπου εύκαμπτου καλωδίου της μικρότερης διατομικής περιοχής που συστήνεται από τον κατασκευαστή.

Το δείγμα κρατιέται έτσι ώστε το καλώδιο είναι οριζόντιο και έπειτα επιτρέπεται για να πέσει προς ένα τσιμεντένιο πάτωμα. Αυτό γίνεται οκτώ φορές το καλώδιο που περιστρέφεται μέσω 45 ° στον καθορισμό του κάθε φορά.
Μετά από τη δοκιμή, τα δείγματα δεν θα παρουσιάσουν καμία ζημία κατά την έννοια του IEC 62196-1Ed.4CDV το 2020 ιδίως, κανένα μέρος δεν θα έχει γίνει αποσυνδεμένο ή χαλαρωμένο. Τα δείγματα δεν θα εκθέσουν τα μέρη πιθανά να γίνουν ζωντανά. Τα δείγματα θα διατηρήσουν την εκτίμηση IP τους.
Τα εξαρτήματα με έναν βαθμό προστασίας IP44 και υψηλότερος θα αντισταθούν τη σχετική δοκιμή που διευκρινίζεται στην πρόταση 20 IEC 62196-1Ed.4CDV το 2020.
Τα εξαρτήματα με τα συνημμένα του θερμοπλαστικού υλικού θα αντισταθούν τη δοκιμή της πρότασης 21,4 IEC 62196-1Ed.4CDV το 2020.

Τεχνικές παράμετροι

Ερωτήσεις & απαντήσεις

Q: Ποιο είναι το μειωμένος ύψος;
Α: Το μειωμένος ύψος είναι 750mm.

Q: Ποιο είναι το μέγεθος για αυτήν την συσκευή;
Α: Το μέγεθος της συσκευής είναι για τα βάρη 50kg 2400×850×400 (χιλ.) W×D×H.
