Δοκιμαστικό θάλαμο αδιάβροχης δοκιμής IPX4 για σταθμό φόρτισης ηλεκτρικών οχημάτων με έλεγχο με βάση τον PLC

Δοκιμαστικό θάλαμο αδιάβροχης δοκιμής IPX4 για σταθμό φόρτισης ηλεκτρικών οχημάτων με έλεγχο με βάση τον PLC

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SN448-3A
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	20 Σετ/Μήνας

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Εξωτερική διάμετρος:

Ф102 mm

Διάμετρος σφαιρικού καπακιού:

SF75,5 χλστ

Εσωτερικά δύο δαχτυλίδια:

24 τρύπες, απόσταση 30°

Εξωτερικοί τέσσερις δακτύλιοι:

96 τρύπες, απόσταση 15°

Συνολικές τρύπες:

121

διάμετρος οπής:

Ф0,5 mm

Ρυθμός ροής:

10 L/min ±5%

μανόμετρο:

0–1 MPa

Συσκευασία λεπτομέρειες:

Θήκη από κόντρα πλακέ

Δυνατότητα προσφοράς:

20 Σετ/Μήνας

Επισημαίνω:

Αδιάβροχος θάλαμος δοκιμής Συμβατός με το πρότυπο IEC 60529

Δοκιμή σταθμού φόρτισης EV IPX4 Εξοπλισμός δοκιμής

Εξοπλισμός δοκιμής εισόδου νερού ελέγχου βάσει PLC

Περιγραφή του προϊόντος

IPX4 Δοκιμαστικό θάλαμο αδιάβροχης δοκιμής για σταθμό φόρτισης ηλεκτρικών οχημάτων

Σύμφωνα με τα πρότυπα IEC 60529, αυτό το πλήρως αυτόματο σύστημα δοκιμής υδροστερότητας έχει σχεδιαστεί ειδικά για τη δοκιμή των θήκων σταθμών φόρτισης ηλεκτρικών οχημάτων σε συνθήκες ψεκασμού νερού IPX4.

Πρότυπα & Πιστοποιητικά

Σχεδιασμένα και κατασκευασμένα σύμφωνα με:

IEC60529:2013 Σύμβολα προστασίας που παρέχονται από το περίβλημα (κώδικας IP) IPX4

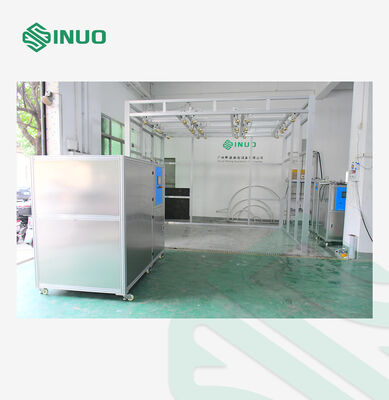

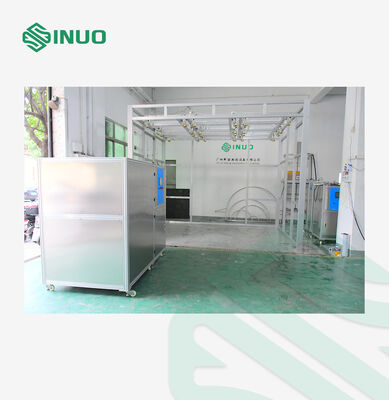

Σύνοψη εξοπλισμού

Το σύστημα αυτό διαθέτει έξυπνο κεντρικό έλεγχο με βάση το PLC με λειτουργία οθόνης αφής και ρύθμιση παραμέτρων.5) διατεταγμένα σε διάταξη μήτραςΟι ρυθμιζόμενες γωνίες ψεκασμού επιτρέπουν ολοκληρωμένες δοκιμές αδιάβροχων σταθμών φόρτισης διαφόρων προδιαγραφών, καθιστώντας το ιδανικό για οργανισμούς δοκιμών τρίτων και εργοστασιακά εργαστήρια.

Τεχνικές προδιαγραφές

Άρθρο	Παράμετροι
Ηλεκτρική τροφοδοσία	AC380V 50Hz, 15 kW, με διακόπτη προστασίας από διαρροές
Μέγεθος δείγματος	Πρότυπο: 9009002400 mm
Πρότυπο δοκιμής	Δοκιμή βροχής IEC60529-2013, IPX4
Παράμετροι του ακροφύλλου	Εξωτερική διάμετρος: Ф102 mm Διάμετρος σφαιρικής κάλυψης: SФ75,5 mm Κεντρική τρύπα: 1 Δύο εσωτερικοί δαχτυλίδια: 24 τρύπες, με απόσταση 30° Τέσσερις εξωτερικοί δακτυλικοί: 96 τρύπες, με απόσταση 15° Συνολικές τρύπες: 121 Διάμετρος τρύπας: Ф0,5 mm Υλικό: Χαλκός

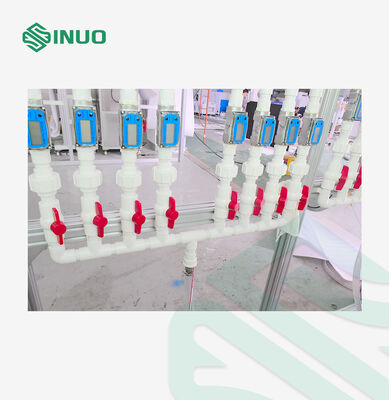

Ποσοστό ροής	10 L/min ± 5% ανά πίδακα, που παρακολουθείται με ροόμετρο Η συνολική ροή μπορεί να ρυθμιστεί απευθείας μέσω οθόνης αφής
Απόσταση βροχόπτωσης	Ελάχιστη απόσταση από τη βρύση έως το δείγμα: 0,3·0,5 m (ανά πρότυπο)
Κατεύθυνση ψεκασμού	Στροφή ακροφύλλου ρυθμιζόμενη χειροκίνητα ώστε να ταιριάζει με την επιφάνεια του δείγματος

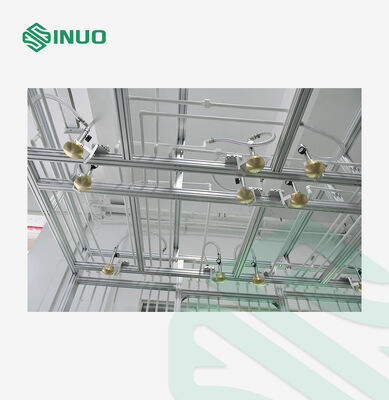

Εγκατάσταση ακροβωτίου	Σφουγγαρίσματα τοποθετημένα πάνω από τον θάλαμο, κλίση 45° προς τα κάτω (διαμορφώσιμα) 6 σειρές * 4 στήλες διάταξη πίνακα
Μετρητής πίεσης	0·1 MPa, εκφραζόμενο
Διάρκεια δοκιμής	00,01 s ∙ 99,9 min, προγραμματιζόμενο
Σύστημα παροχής νερού	Ψεκασμός νερού που τροφοδοτείται από δεξαμενή νερού μέσω αντλίας μάρκας Το νερό που συλλέγεται και ανακυκλώνεται μέσω συστήματος κυκλοφορίας Σύστημα κυκλοφορίας νερού κατασκευασμένο από τον χρήστη
Σύστημα ελέγχου	ΠΛΚ Mitsubishi με οθόνη αφής και μετρητή ροής Διάρκεια δοκιμής και συνολική ροή νερού ρυθμιζόμενη μέσω οθόνης αφής Διαθέσιμες λειτουργίες χειροκίνητης και αυτόματης λειτουργίας
Καταγραφή διαρροής	Ελέγχος χειροκίνητος
Διαχείριση δειγμάτων	Δείγμα φορτωμένο/αφόρτωτο μέσω ανελκυστήρα
Προστασία της ασφάλειας	Προστασία κατά της ακολουθίας φάσης, προστασία κατά της διαρροής, προστασία από βραχυκύκλωμα, προστασία κατά της μη φυσιολογικής λειτουργίας

Εικόνες προϊόντων
