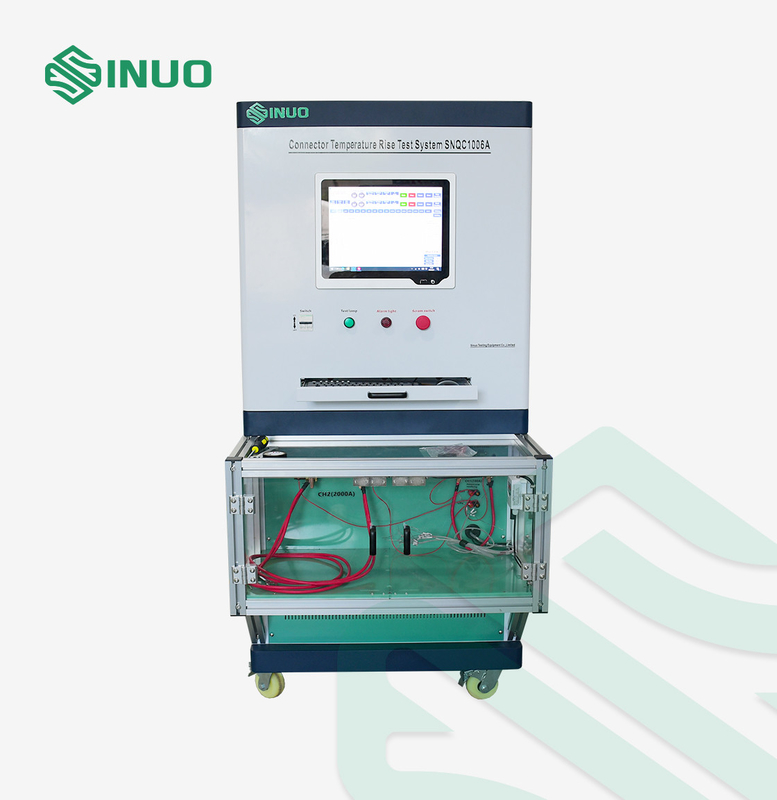

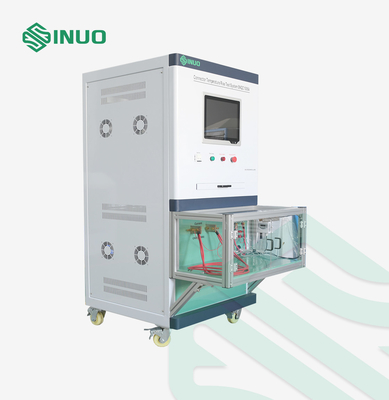

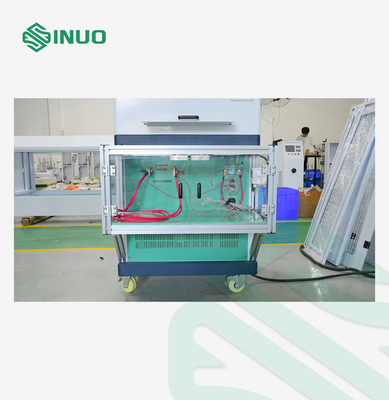

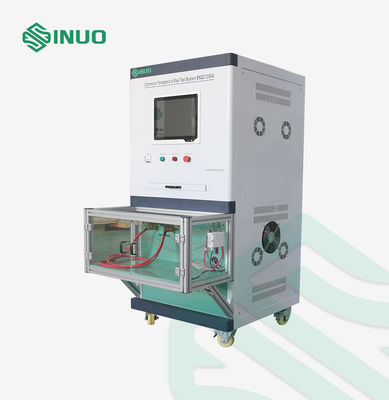

Δοκιμαστικό σύστημα IEC 62916-2 βραχυπρόθεσμου ρεύματος δοκιμής και αύξησης θερμοκρασίας

Δοκιμαστικό σύστημα IEC 62916-2 βραχυπρόθεσμου ρεύματος δοκιμής και αύξησης θερμοκρασίας

Συμμορφωμένα πρότυπα και ρήτρα

Το σύστημα δοκιμής αυτό πληροί τις προδιαγραφές της IEC 62196-1Ed.4CDV 2020, παράγραφος 12.3, παράγραφος 24, πίνακας 10, παράγραφος 34.2, 34.4 και 35.4., IEC 62916-2, IEC 62916-3, κλπ.

Επισκόπηση του προϊόντος

Είναι κατάλληλο για την ανίχνευση της δοκιμής αύξησης της θερμοκρασίας μετά τη διέλευση του ονομαστικού ρεύματος από την πρίζα και την πρίζα του ηλεκτρικού ρεύματος,και αξιολόγηση της θέρμανσης της επιφάνειας των ηλεκτρικών εξαρτημάτων όταν συνδέεται το ρεύμα φορτίουΧρησιμοποιείται επίσης για βραχυπρόθεσμη δοκιμή αντοχής υψηλού ρεύματος για επαφές γείωσης.

Χαρακτηριστικά εξοπλισμού
Το σύστημα χρησιμοποιεί αυτοπρογραμματισμένο λογισμικό που ελέγχεται από έναν υπολογιστή.Χρησιμοποιείται για την αξιολόγηση της επιφανειακής θέρμανσης και της αύξησης της θερμοκρασίας των ηλεκτροδίων των διεπαφών φόρτισης και των ηλεκτρικών εξαρτημάτων όταν συνδέονται με ρεύμα φορτίου, και να ελέγξει εάν η αύξηση της θερμοκρασίας πληροί τις προδιαγραφές.

Τεχνικές παραμέτρους

Δοκιμή αύξησης θερμοκρασίας (ενσωματωμένη συσκευή ελέγχου θερμοκρασίας):

• Πεδίο μέτρησης θερμοκρασίας: 0 ̊260°C, ακρίβεια: ±0,3% της ένδειξης + 1°C, ανάλυση: 0,1°C
• Σημεία μέτρησης θερμοκρασίας: 16 κανάλια (συμπεριλαμβανομένου ενός σημείου για τη μέτρηση της θερμοκρασίας περιβάλλοντος)
• Υποστηριζόμενοι τύποι θερμοσύνδεσης: Το όργανο υποστηρίζει τύπους θερμοσύνδεσης J, K, T, E, S, N, B, R.
• Θερμοσύνδεσμο που χρησιμοποιείται για τη μέτρηση: θερμοσύνδεσμοι λεπτού καλωδίου τύπου K 30AWG της εταιρείας USA Ω, μήκους 2 μέτρων, συνολικά 20 τεμάχια.
• Έλεγχος θερμοκρασίας: Οι ελεγκτές θερμοκρασίας μπορούν να εκτελέσουν δοκιμές σε ζωντανό χρόνο χωρίς να βλάψουν το όργανο.
• Ταχύτητα σάρωσης θερμοκρασίας και χρονικό διάστημα καταγραφής: 0,11800 δευτερόλεπτα για όλα τα κανάλια.

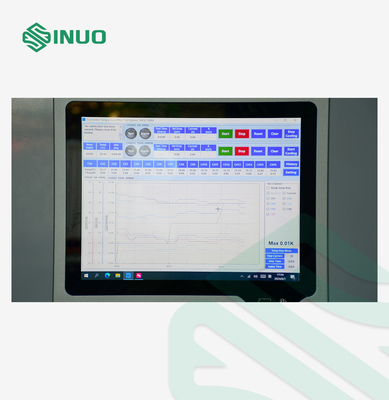

• Καταγραφή δεδομένων θερμοκρασίας: Συμπληρώνεται αυτόματα από τον υπολογιστή, με ρύθμιση για λογισμικό δοκιμής υπολογιστή.
• Το λογισμικό μπορεί να ορίσει ένα κανάλι θερμοκρασίας περιβάλλοντος και να αφαιρέσει αυτόματα τη θερμοκρασία περιβάλλοντος κατά τη συλλογή δεδομένων.
