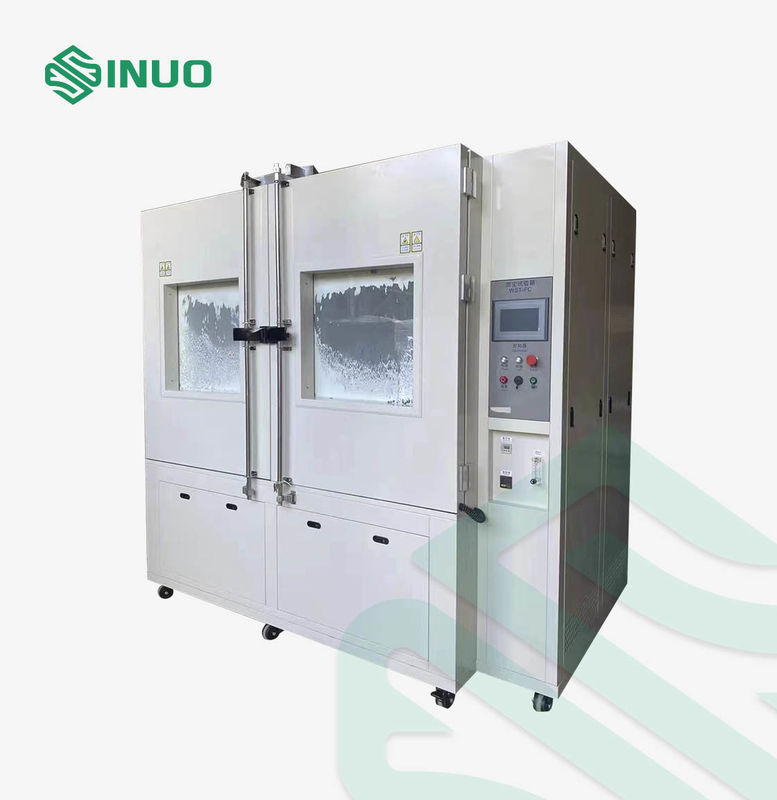

Δοκιμαστικό θάλαμο δοκιμής αμμουλκούχης και σκόνης IEC60529 IP5/6X

Σταθμοί φόρτισης, ηλεκτρικά ντουλάπια, ντουλάπια αποθήκευσης ενέργειας

Το εύρος μεγεθών δεν είναι μεγαλύτερο από: W (260~2000) × D (200~1000) × H (1000~3000) mm

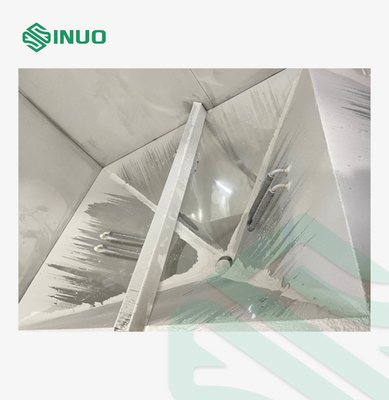

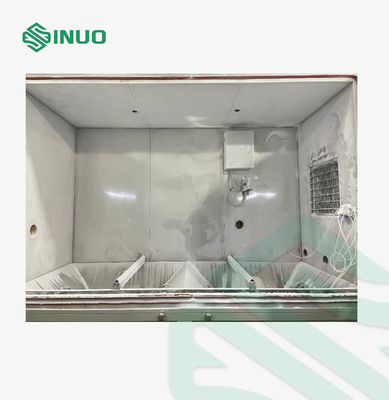

α) Κάθε μία από τις τέσσερις γωνίες του στούντιο έχει τοποθετηθεί με μια κομβίδα (συνολικά 4 κομβίδες), 2 κομβίδες στη μέση (συνολικά 6 κομβίδες),και ένα μεταλλικό φίλτρο σκόνης είναι εγκατεστημένο στην άνω επιφάνεια της λαβής.

β) μεταξύ του κάτω μέρους της πλατφόρμας φόρτωσης και της κάτω πλάκας της αποθήκης σχεδιάζεται ένα σύνολο περιστρεφόμενων συσκευών,Και η σκόνη σαρώνεται στις λαβές στις τέσσερις γωνίες μέσω βούρτσων σκόνης.

γ) Ένας ανεμιστήρας μικτής ροής μεγάλης ισχύος εγκαταστά­ται στο κάτω μέρος της λαβής για να αποστέλλει τη σκόνη στο χώρο εργασίας μέσω του κυκλώματος αεραγωγού για αποθήκευση.

Η ροή αέρα που φυσάει σκόνη στο δωμάτιο δοκιμής μπορεί να κάνει την σκόνη να αιωρείται και να κατανέμεται ομοιόμορφα στον θάλαμο δοκιμής.Η συγκέντρωση της σκόνης είναι 2~4 kg/m3 (προσαρμόσιμη)Η δοκιμαστική σκόνη αποθηκεύεται ομοιόμορφα και αργά στο υπόστρωμα.

α) Ο εξοπλισμός είναι εξοπλισμένος με φ50 mm τρύπες δοκιμής (μία αριστερά και μία δεξιά της μηχανής με διάμετρο 50 mm)

β) Η δοκιμαστική τρύπα είναι εφοδιασμένη με πώμα σφραγίδας και κάλυψη τρύπας από ανοξείδωτο χάλυβα.

α) Εγκαταστήστε φωτιστικά LED στην κορυφή του στούντιο για παρατήρηση.

β) Το κουμπί διακόπτη φωτισμού είναι σχεδιασμένο στον πίνακα χειρισμού του κιβωτίου χειρισμού.

γ) Ο κανονικός χρόνος χρήσης του φανού φωτισμού είναι ≥ 1000 ώρες.

α) Αντλία κενού: αντλία κενού με κυλιόμενη φιάλη ενός σταδίου (2HP)

β) Αισθητήρας: Εφοδιασμένος με ηλεκτρονικό αισθητήρα διαφορικής πίεσης.που μπορεί να ελέγχει τη διαφορική πίεση του δοκίμου μέσω βαλβίδας ρύθμισης πίεσης για την κάλυψη των αντίστοιχων απαιτήσεων δοκιμής.

γ) Το σύστημα κενού αποτελείται από αντλία κενού, σωλήνα κενού, δείκτη πίεσης κενού σε σχήμα U, μετρητή ροής αέρα κλπ. Εξοπλισμένο με μετρητή πίεσης, φίλτρο αέρα,Τριπλό κομμάτι και σωλήνα σύνδεσης που ρυθμίζουν την πίεση.

δ) Διοχέτευση κενού: Το σύστημα διοχέτευσης αποτελείται από σωλήνες χαλκού, λάστιχα σωλήνες και βαλβίδες ρύθμισης πίεσης του φίλτρου αέρα.

ε) Δείκτης δείκτη πίεσης σε σχήμα U: εμφάνιση διαφορικής πίεσης.

f) Μετρητής ροής αέρα: Μετρητής ροής γυάλινου περιστροφίου μετρά τον ρυθμό εκκένωσης (τουλάχιστον 5 κανάλια πίεσης κενού)

α) Στο εσωτερικό του εργαστηρίου σχεδιάζεται σύστημα θέρμανσης για την αποβρύδωση κατά τη διάρκεια των δοκιμών.

Β) Η θέρμανση χρησιμοποιεί σωλήνες θέρμανσης από ανοξείδωτο χάλυβα με πτερύγια, οι οποίοι είναι στερεωμένοι στις αριστερές και δεξιές πλευρές του κιβωτίου και η επιφάνεια προστατεύεται από διάτρητες πλάκες από ανοξείδωτο χάλυβα.

γ) Η θέρμανση τροφοδοτείται από ρελέ στερεής κατάστασης και ρυθμίζεται αυτόματα μέσω PID για τον έλεγχο της θερμοκρασίας στο χώρο εργασίας.

δ) Η διαδικασία ξήρανσης δεν επηρεάζει τη διαδικασία δοκιμής.

α) Διαμόρφωση ενός ανεξάρτητου κιβωτίου ελέγχου για την εγκατάσταση ηλεκτρικών εξαρτημάτων.

β) Το ντουλάπι ελέγχου τοποθετείται σε βολικό χώρο για λειτουργία σύμφωνα με τις ανάγκες του χρήστη.

α) Περιβαλλοντικές απαιτήσεις: θερμοκρασία περιβάλλοντος: -5°C~40°C, σχετική υγρασία: ≤90%RH, ατμοσφαιρική πίεση: 86kPa~106kPa

β) Απαιτήσεις ισχύος: τάση: 380V AC (± 10%), τριστάσιο καλώδιο + προστατευτικό καλώδιο γης, αντίσταση γης ≤ 4Ω

Συχνότητα: 50Hz±10%

γ) Δύναμη λειτουργίας: περίπου 26 kW, υπό την επιφύλαξη του τελικού σχεδιασμού

α) Διακόπτης αέρα: υπερχείλιση, υπερθέρμανση και βραχυκύκλωμα.

Β) Σύστημα θέρμανσης: προστασία από διαρροές, βραχυκύκλωμα και υπερφόρτωση κλπ.

γ) Στούντιο:

Ρυθμιζόμενη προστασία από υπερθερμοκρασία --- κατάσταση προστασίας από υπερθερμοκρασία 1

Ο ελεγκτής ορίζει συναγερμό διακοπής λειτουργίας λόγω υπερθερματισμού --- κατάσταση προστασίας από υπερθερματισμό 2

δ) Συνολική ακολουθία φάσεων τροφοδοσίας και προστασία από απώλειες φάσεων

ε) Προστασία από διαρροές

στ) Εξοπλισμένα με τριχρωματικά φώτα με λειτουργία συναγερμού ήχου και φωτός και λειτουργία κλειδώματος πόρτας

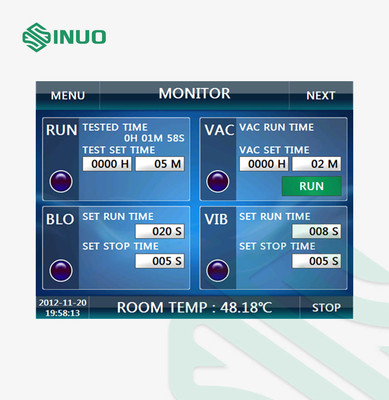

γ) Όταν εφαρμόζεται η λειτουργία προστασίας,το πίνακα χειρισμού θα εμφανίσει τον αριθμό συναγερμού στην οθόνη LCD για να ενημερώσει τον χρήστη για το είδος της βλάβης που έχει συμβεί και να διακόψει την τροφοδοσία του κύριου κυκλώματοςΟ εξοπλισμός μπορεί να ενεργοποιηθεί μόνο μετά την εξάλειψη του σφάλματος.

Η ατμόσφαιρα του συσσωρευτικού ανεμιστήρα δεν μπορεί να ενεργοποιηθεί όταν ο ανεμιστήρας κυκλοφορίας δεν ενεργοποιείται ή είναι υπερφορτωμένος, η μονάδα ψύξης και το σύστημα θέρμανσης δεν μπορούν να λειτουργήσουν.Η μονάδα ψύξης θα απενεργοποιηθεί όταν η μονάδα βρίσκεται υπό υπερ-υψηλή πίεση, υπερ-χαμηλής πίεσης ή υπερφόρτωσης, και ο υγραντήρας δεν μπορεί να ξεκινήσει όταν υπάρχει έλλειψη νερού.

i) Βοηθητικές λειτουργίες: λειτουργία σήματος χρόνου, λειτουργία ανίχνευσης αποσύνδεσης εισόδου, λειτουργία προστασίας από διακοπή ρεύματος, λειτουργία συναγερμού άνω και κατώτατου ορίου θερμοκρασίας και υγρασίας,λειτουργία αυτόματης λειτουργίας συστήματος ψύξης, λειτουργία αυτοδιάγνωσης, λειτουργία ανίχνευσης αποκοπής νερού, λειτουργία εμφάνισης συναγερμού, λειτουργία συγχρονισμού (αυτόματη εκκίνηση, αυτόματη διακοπή), λειτουργία λειτουργίας υποστήριξης, λειτουργία βοήθειας
