Σύστημα δοκιμής δόνησης υψηλής ακρίβειας ASTM 100G με είσοδο 2 καναλιών

Σύστημα δοκιμής δόνησης υψηλής ακρίβειας ASTM 100G με είσοδο 2 καναλιών

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SN553-EV211VT30VCS-2
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5 σετ/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Μέγιστη. ημιτονοειδής δύναμη:

1000kg.f κορυφή

Μέγιστο. Εκτόπισμα:

51 mm p-p

Μέγιστο. Επιτάχυνση:

100 γρ

Φορτίο επί πληρωμή:

300 κιλά

Κάθετος πίνακας επέκτασης:

300mm*300mm

Λογισμικό:

Σίνος, τυχαίο, κλασικό σοκ

Συσκευασία λεπτομέρειες:

Περίπτωση κοντραπλακέ

Δυνατότητα προσφοράς:

5 σετ/μήνα

Επισημαίνω:

6000V ηλεκτρικός εξοπλισμός δοκιμής ασφάλειας

ηλεκτρικός εξοπλισμός δοκιμής ασφάλειας 5000V 40mA

ISO 6469 ηλεκτρικό όχημα επιβατών

Περιγραφή του προϊόντος

Σύστημα δόνησης υψηλής ακρίβειας ASTM 100G με είσοδο 2 καναλιών

Το σύστημα δοκιμών κραδασμών ASTM 100G παρέχει δοκιμές κραδασμών υψηλής ακρίβειας με δυνατότητα εισόδου 2 καναλιών, σχεδιασμένο για αυστηρές βιομηχανικές εφαρμογές δοκιμών.

Εφαρμογές προϊόντων

Η δοκιμή κραδασμών αξιολογεί τον τρόπο με τον οποίο αντιδρούν εξαρτήματα και συσκευές σε περιβάλλοντα πραγματικού κόσμου υποβάλλοντάς τα σε ελεγχόμενη διέγερση ή κρούση. Αυτό το σύστημα εξυπηρετεί ένα ευρύ φάσμα βιομηχανικών εφαρμογών, όπως πλακέτες κυκλωμάτων, αεροσκάφη, πλοία, πυραύλους, πυραύλους, αυτοκίνητα και οικιακές συσκευές.

Η Sinuo παρέχει ολοκληρωμένες λύσεις διέγερσης και δοκιμών που συμμορφώνονται με τα εθνικά και διεθνή πρότυπα, συμπεριλαμβανομένων των GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC και ASTM.

Προδιαγραφές δοκιμών κραδασμών

Τύποι δοκιμής: Ημιτονοειδής σάρωση, Τυχαία, Σοκ
Εύρος απόκρισης συχνότητας: 1-3300Hz
Τύπος επιλογής: A(g)=(2πf)²Dcm/980≒A=0,002DmmF², D=A/0,002F², F=M(kg)×A(g)

Διαμόρφωση Εξοπλισμού

Συστατικό	Διαμόρφωση	Ποσότητα
Σώμα τραπεζιού δόνησης	A11S24 γεννήτρια ηλεκτρομαγνητικής διέγερσης	1 ΣΕΤ
Σύστημα ψύξης	B402 Ανεμιστήρας ψύξης (Συμπεριλαμβανομένου του σιγαστήρα)	1 ΣΕΤ
Κάθετος πίνακας	Τραπέζι κατακόρυφης επέκτασης VT30 (300mm*300mm)	1 ΣΕΤ
Σύστημα κεντραρίσματος	Αυτόματο σύστημα κεντραρίσματος για δυναμικό πηνίο	1 ΣΕΤ
Ενισχυτής ισχύος	Ψηφιακός ενισχυτής μεταγωγής LA10K	1 ΣΕΤ
Σύστημα προστασίας	Σύστημα σερβοπροστασίας	1 ΣΕΤ
Τροφοδοτικό	Τροφοδοτικό διέγερσης	1 ΣΕΤ
Ελεγκτής	Κύριος κινητήρας ψηφιακού ελεγκτή κραδασμών	1 ΣΕΤ
Αισθητήρες	Αισθητήρας επιτάχυνσης συστήματος	1 ΤΕΜ
Σύστημα υπολογιστή	Υπολογιστής ελέγχου, CD εγκατάστασης λογισμικού ελέγχου	1 ΣΕΤ
Αξεσουάρ	Εκτεταμένα καλώδια σύνδεσης/σωλήνες αέρα	1 ΣΕΤ
Απόδειξη με έγγραφα	Οδηγίες λειτουργίας, εκθέσεις επιθεώρησης, πιστοποιητικά, εγχειρίδια συντήρησης	1 ΣΕΤ
Εργαλεία	Αξεσουάρ εργαλεία	1 ΣΕΤ
Βάση	Δονούμενη ράβδος πίεσης/σφιγκτήρας ράβδου πίεσης	1 ΣΕΤ

Τεχνικές Παράμετροι

A11S24 Γεννήτρια ηλεκτρομαγνητικής διέγερσης

Μέγιστη ημιτονοειδής δύναμη διέγερσης:1000Kg.f κορυφή

Μέγιστη τυχαία συναρπαστική δύναμη:1000Kg.f rms

Μέγιστη δύναμη διέγερσης κρούσης:2000Kg.f κορυφή

Εύρος συχνότητας:1~3300 Hz

Μέγιστη μετατόπιση:51 mm σελ

Μέγιστη ταχύτητα:2,0 m/s

Μέγιστη επιτάχυνση:100 γρ

Συχνότητα συντονισμού πρώτης τάξης:2500 Hz±5%

Φορτίο επί πληρωμή:300 κιλά

Συχνότητα απομόνωσης κραδασμών:2,5 Hz

Διάμετρος κινούμενου πηνίου:Ф240 mm

Βάρος ηλεκτρικής κίνησης:11 κιλά

Βιδώστε το τραπέζι:17×Μ10

Διαρροή ροής:< 1 mT (10 Gauss)

Επιτρεπόμενη εκκεντρική στιγμή:500Ν.μ

Μέγεθος εξοπλισμού:915mmx740mmx785mm (εξαιρουμένου του εκτεταμένου τραπεζιού)

Βάρος εξοπλισμού:880 κιλά (Εξαιρείται ο οριζόντιος πίνακας ολίσθησης)

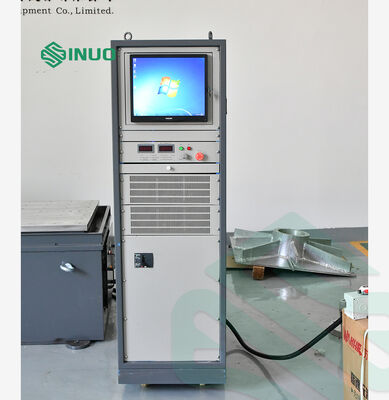

Ψηφιακός ενισχυτής ισχύος LA10K

Ισχύς εξόδου:12KVA

Τάση εξόδου:120V

Ρεύμα εξόδου:100Α

SNR:＞65dB

Μέγεθος ενισχυτή:600mmx900mmx1130mm

Σύστημα σερβοπροστασίας

Ολοκληρωμένες λειτουργίες προστασίας που περιλαμβάνουν θερμοκρασία, πίεση ανέμου, υπερβολική μετατόπιση, υπέρταση, υπερβολικό ρεύμα, υπόταση εισόδου, εξωτερικό σφάλμα, τροφοδοτικό ελέγχου, λογικό σφάλμα και απώλεια φάσης εισόδου.

Ψηφιακός ελεγκτής κραδασμών VCS-2

Διαμόρφωση υλικού:2 κανάλια εισόδου, 1 κανάλι εξόδου

Μονάδα λειτουργίας ελέγχου:Ημιτονικό, τυχαίο, κλασικό σοκ

Έλεγχος υπολογιστή:Γνήσιος υπολογιστής μάρκας με οθόνη LCD 17″, πληκτρολόγιο/οπτικό ποντίκι

Λογισμικό:Αγγλική λειτουργία, ανάλυση τομέα χρόνου και συχνότητας, πηγή σήματος, ανάλυση σάρωσης ημιτονικής συχνότητας, αυτόματη δημιουργία αναφοράς δοκιμής WORD

Λειτουργικό σύστημα:Windows 10

Αισθητήρας επιτάχυνσης LTE:Εύρος συχνοτήτων: 1-7000Hz, Ευαισθησία: 30pc/g, Εύρος θερμοκρασίας: -40 - 180℃

Πίνακας κατακόρυφης επέκτασης VT30

Υλικό:Κράμα μαγνησίου, επιφάνεια σκληρή ανοδιωμένη

Μέγεθος τραπεζιού:300mm×300mm

Διορθώθηκε η τρύπα:Βιδωτή θήκη από ανοξείδωτο χάλυβα M8

Ανώτατο όριο συχνότητας χρήσης:Ημιτόνου 2000 Hz, Τυχαία 2000 Hz

Βάρος:Περίπου 9 κιλά

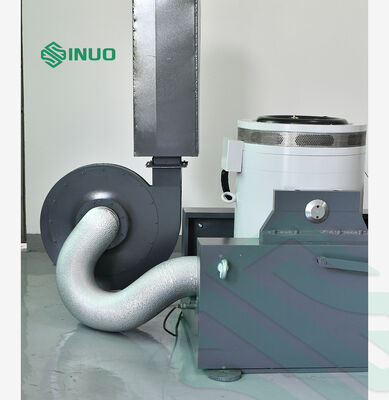

B402 Ανεμιστήρας ψύξης (Συμπεριλαμβανομένου του σιγαστήρα)

Ισχύς ανεμιστήρα:4 kW

Ροή:18 m³/Λάπ

Ηλεκτρολογικές Απαιτήσεις

Τροφοδοτικό:Τριφασικό 380V/50Hz, 25 KVA

Πεπιεσμένος αέρας:0,6Mpa

Αντίσταση εδάφους:≤4Ω

Στοιχεία και δυνατότητες συστήματος

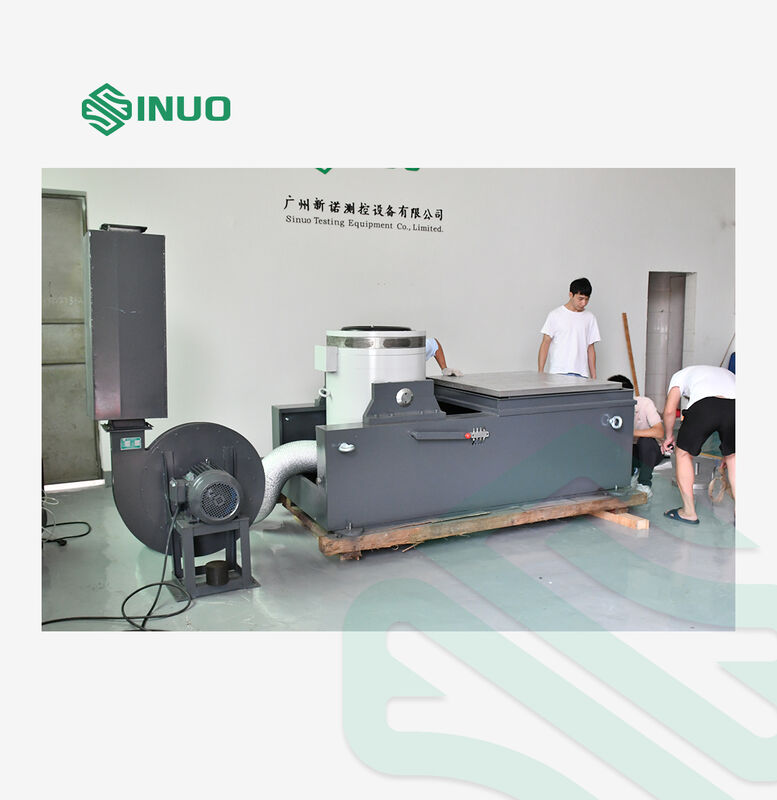

1. Σώμα τραπεζιού κραδασμών

Διαθέτει χυτά και χειροκίνητα κινητά πηνία, οπτοηλεκτρονικό σύστημα υποστήριξης φορτίου και αξονική καθοδήγηση διπλού ρουλεμάν για ανώτερη ανθεκτικότητα και μειωμένη δυναμική αξονική διέλευση κατά τη διάρκεια της δοκιμής.

Δομή διπλού μαγνητικού κυκλώματος με χαμηλή διαρροή ροής και ομοιόμορφο μαγνητικό πεδίο
Προηγμένη επεξεργασία φωσφοροποίησης και τεχνολογία βαφής αυτοκινήτου για μακροχρόνια αντοχή στη φθορά και τη σκουριά
Βελτιωμένη ψύξη με ανεμιστήρες χαμηλού θορύβου, κυψελωτό σχεδιασμό αγωγού αέρα και αεραγωγό διπλής στρώσης

2. Ψηφιακός ενισχυτής ισχύος LA

Αξιόπιστη τεχνολογία IGBT που πληροί τα πρότυπα «CE» της ΕΕ
Υψηλή σταθερότητα και αξιοπιστία με διαμόρφωση πλάτους παλμού ημιτονοειδούς πολλαπλασιασμού συχνότητας
Υψηλή απόδοση μετατροπής χρησιμοποιώντας αρχές μεταγωγής τροφοδοσίας
Τεχνολογία ηλεκτρονικής αυτόματης κοινής χρήσης ρεύματος
Εξαιρετική απόδοση ασφάλειας

3. Σύστημα Servo Protection

Ολοκληρωμένες λειτουργίες προστασίας, όπως υπέρταση δικτύου, υπό τάση, απώλεια φάσης, λογικό σφάλμα, διέλευση μονάδας ισχύος, υπέρβαση θερμοκρασίας, υπερένταση εξόδου, υπέρταση εξόδου, ισχύς μετάδοσης κίνησης, υπερβολική μετατόπιση πλατφόρμας, θερμοκρασία πλατφόρμας και εξωτερική εμπλοκή.

4. Πλατφόρμα κάθετης επέκτασης

Χυτό από κράμα μαγνησίου με υλικό απόσβεσης, σχεδιασμένο για μεγαλύτερα δείγματα τοποθέτησης. Όλες οι πλατφόρμες επέκτασης μοντελοποιούνται και αναλύονται για τροπικές συχνότητες για να ελαχιστοποιηθεί ο αντίκτυπος στα δυναμικά χαρακτηριστικά.

5. Φωτοηλεκτρικό αυτόματο σύστημα κεντραρίσματος

Προσαρμόζει αυτόματα τη θέση του κινούμενου πηνίου για να διατηρεί ισορροπημένη κατάσταση κατά τη διάρκεια των εργασιών φόρτωσης και εκφόρτωσης.

6. Ψηφιακός ελεγκτής κραδασμών

Προηγμένο σύστημα κατανεμημένης δομής με έλεγχο κλειστού βρόχου που υλοποιείται από επεξεργαστή DSP, εξασφαλίζοντας απόκριση σε πραγματικό χρόνο και υψηλή απόδοση.

Υψηλή απόδοση:Επεξεργαστής DSP κινητής υποδιαστολής 32 bit (300 MHz), ανάλυση 24 bit ADC/DAC, δυναμική περιοχή >90dB, SNR >100dB
Εύκολη λειτουργία:Λογισμικό που βασίζεται σε Windows με αυτόματο οδηγό και δημιουργία αναφορών δοκιμής
Ευέλικτη διαμόρφωση:Αρθρωτός σχεδιασμός που επιτρέπει την προσαρμογή υλικού και λογισμικού
Ασφάλεια δοκιμής:Πολλαπλοί έλεγχοι ασφαλείας, ρυθμίσεις κλειδώματος και τερματισμός έκτακτης ανάγκης
Αναφορά:Δημιουργία με ένα κλικ αναφορών δοκιμής Word ή PDF με ολοκληρωμένα δεδομένα

Δυνατότητες λειτουργίας ελεγκτή

Τυχαίος έλεγχος

Χρησιμοποιεί εξισορρόπηση συνάρτησης μεταφοράς με τυχαία σήματα Gauss για έλεγχο κλειστού βρόχου πολλαπλών καναλιών σε πραγματικό χρόνο. Οι αλγόριθμοι προσαρμοστικού ελέγχου ανταποκρίνονται γρήγορα στις μη γραμμικότητες του συστήματος και στις αλλαγές φορτίου.

Εύρος συχνοτήτων:0~4680Hz (με δυνατότητα επέκτασης στα 18750Hz)

Ψήφισμα:100, 200, 400, 800, 1600, 3200 φασματικές γραμμές

Εύρος ισχύος ελέγχου:>90dB

Στρατηγική ελέγχου:Έλεγχος μονού καναλιού, σταθμισμένος μέσος όρος, μέγιστη τιμή, ελάχιστη τιμή

Sine Control

Παρέχει σήματα σάρωσης ημιτονοειδούς και ημιτονοειδούς σάρωσης υψηλής ποιότητας με ακριβή έλεγχο πλάτους, ρυθμίσεις παραμονής και ευέλικτες επιλογές σάρωσης συχνότητας.

Εύρος συχνοτήτων:1Hz~4680Hz (με δυνατότητα επέκτασης στα 10000Hz)

Χρόνος κλειστού βρόχου:5 mS

Αρμονική παραμόρφωση:<-100dB

Λειτουργίες σάρωσης συχνότητας:Γραμμική (0~6000 Hz/min), Λογαριθμική (0~100 Oct/min)

Κατεύθυνση σάρωσης:Πάνω, κάτω

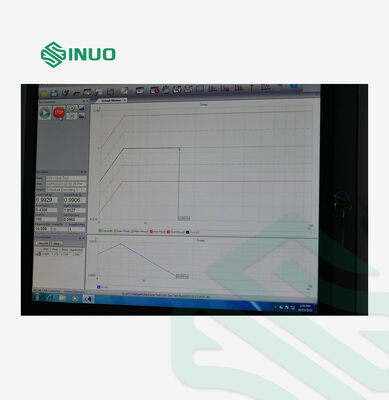

Κλασικό Σοκ

Υποστηρίζει διάφορους τύπους κυματομορφών, συμπεριλαμβανομένων μισού ημιτονοειδούς κύματος, κύματος καμπάνας, ορθογώνιου κύματος, τραπεζοειδούς κύματος, πριονωτών κυμάτων και τριγωνικού κύματος με παραμέτρους παλμού που καθορίζονται από το χρήστη.

Διάρκεια παλμού:0,5 έως 3.000 mS

Μέγιστο εύρος ζώνης ανάλυσης:22000 Hz

Μέγεθος πλαισίου:Έως 16384

Συμμόρφωση με τα πρότυπα:MIL-STD-810, πρότυπα ISO, όρια ελέγχου διακοπής που καθορίζονται από τον χρήστη
